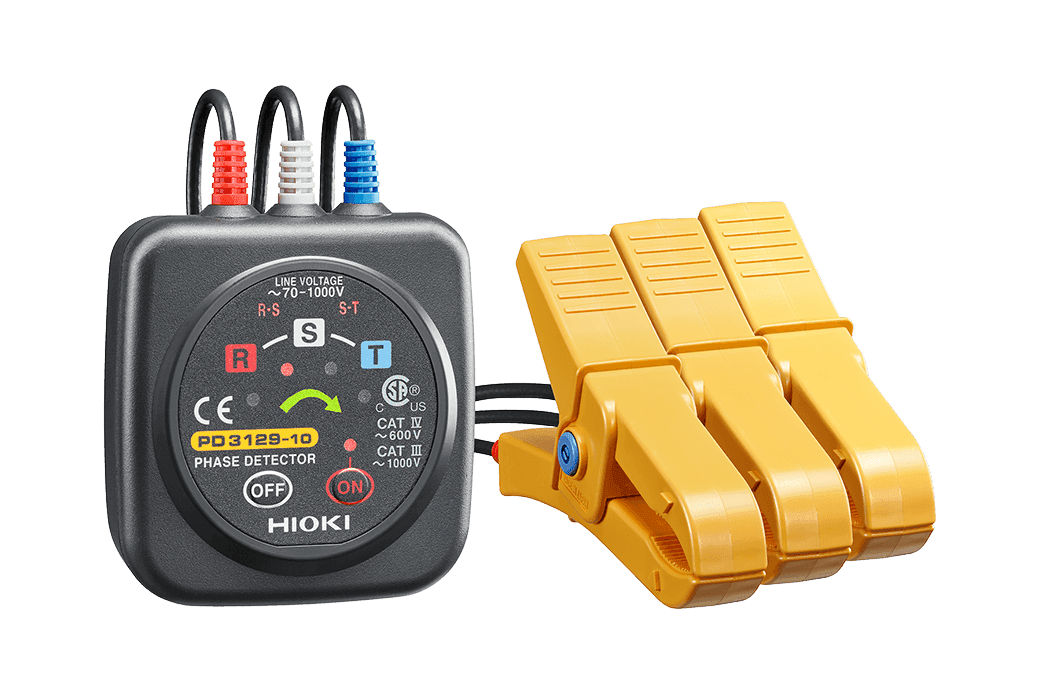

RSTسنج آنالوگ PD3129-10 برند HIOKI

RSTسنج آنالوگ PD3129-10 برند HIOKI

HIOKI PD3129-10 یک دستگاه حرفه‌ای برای تشخیص توالی فاز یا Phase Sequence در سیستم‌های برق سه‌فاز است که توسط برند معتبر ژاپنی HIOKI تولید شده است. این دستگاه که با نام PHASE DETECTOR شناخته می‌شود، برای تشخیص صحیح یا معکوس بودن ترتیب فازهای سیستم سه‌فاز طراحی شده و یکی از ویژگی‌های بسیار مهم آن، قابلیت تشخیص فاز بدون نیاز به تماس فلزی مستقیم با هادی برق است.

در سیستم‌های سه‌فاز، ترتیب صحیح فازها اهمیت بسیار زیادی دارد. تغییر ترتیب فاز می‌تواند باعث تغییر جهت چرخش موتورهای سه‌فاز و ایجاد مشکلات مختلف در تجهیزات صنعتی شود. به همین دلیل، قبل از راه‌اندازی بسیاری از تجهیزات سه‌فاز، بررسی توالی فاز ضروری است.

HIOKI PD3129-10 با استفاده از روش القای الکترواستاتیکی یا Static Induction می‌تواند وضعیت توالی فاز را تشخیص دهد. برای انجام اندازه‌گیری، کافی است گیره‌های دستگاه روی عایق سه سیم یا سه کابل فاز قرار بگیرند.

این موضوع باعث می‌شود کاربر برای تشخیص توالی فاز، نیازی به تماس مستقیم فلزی با هادی برق نداشته باشد.

این مدل به‌طور ویژه برای کابل‌ها و سیم‌های ضخیم طراحی شده و می‌تواند روی سیم‌ها و کابل‌های عایق‌دار با قطر تقریبی:

7 تا 40 میلی‌متر

مورد استفاده قرار گیرد.

رنج ولتاژ کاری HIOKI PD3129-10 برابر:

70 تا 1000 ولت AC

است و برای سیستم‌های سه‌فاز در فرکانس‌های:

45 تا 66 هرتز

طراحی شده است.

نتیجه تشخیص توالی فاز در این دستگاه به‌صورت نمایش LED چرخشی و هشدار صوتی نمایش داده می‌شود. در حالت توالی فاز صحیح یا Positive Phase، LEDها به ترتیب در جهت ساعت‌گرد روشن شده و دستگاه صدای هشدار منقطع تولید می‌کند. در حالت توالی فاز معکوس یا Negative Phase، LEDها به ترتیب در جهت پادساعت‌گرد روشن شده و صدای هشدار به‌صورت پیوسته شنیده می‌شود.

یکی دیگر از ویژگی‌های جذاب این مدل، وجود فلش سبز رنگ روی دستگاه است که در حالت توالی فاز صحیح روشن می‌شود و تشخیص وضعیت را بسیار ساده و سریع می‌کند.

HIOKI PD3129-10 همچنین دارای 4 آهنربا در قسمت پشت بدنه است که امکان نصب دستگاه روی تابلو برق یا سطوح فلزی مناسب را فراهم می‌کند. این ویژگی باعث می‌شود دست کاربر آزاد باشد و انجام عملیات اندازه‌گیری راحت‌تر شود.

در مجموع، HIOKI PD3129-10 یک RST سنج حرفه‌ای، ایمن و کاربردی برای تشخیص توالی فاز سیستم‌های سه‌فاز است که با طراحی بدون تماس فلزی، قابلیت کار روی کابل‌های ضخیم و رده ایمنی بالا، گزینه‌ای بسیار مناسب برای برق صنعتی، تابلو برق، موتورهای سه‌فاز و تعمیر و نگهداری محسوب می‌شود.

مهم‌ترین ویژگی‌های RST سنج HIOKI PD3129-10

• تشخیص توالی فاز سیستم‌های سه‌فاز
• تشخیص فاز صحیح و فاز معکوس
• محصول برند معتبر ژاپنی HIOKI
• مدل PD3129-10
• تشخیص توالی فاز بدون تماس فلزی مستقیم با هادی
• استفاده از روش القای الکترواستاتیکی
• Static Induction
• مناسب سیستم‌های سه‌فاز
• رنج ولتاژ 70 تا 1000 ولت AC
• مناسب فرکانس 45 تا 66 هرتز
• طراحی مخصوص کابل‌ها و هادی‌های ضخیم
• مناسب سیم و کابل عایق‌دار با قطر 7 تا 40 میلی‌متر
• تشخیص سریع توالی فاز
• نمایش نتیجه با LED
• نمایش چرخشی توالی فاز
• هشدار صوتی برای تشخیص وضعیت فاز
• نمایش جهت ساعت‌گرد برای توالی فاز صحیح
• نمایش جهت پادساعت‌گرد برای توالی فاز معکوس
• مجهز به فلش سبز برای نمایش توالی فاز صحیح
• مجهز به 4 آهنربا در پشت دستگاه
• قابلیت نصب روی تابلو برق
• آزاد شدن دست کاربر هنگام اندازه‌گیری
• قابلیت بررسی وضعیت باتری
• هشدار کاهش شارژ باتری
• خاموشی خودکار پس از 15 دقیقه
• کابل اتصال حدود 0.7 متر
• تغذیه با 2 باتری AA
• وزن حدود 240 گرم
• رده ایمنی CAT IV 600V
• رده ایمنی CAT III 1000V

مشخصات فنی RST سنج HIOKI PD3129-10

مشخصه	مقدار
برند	HIOKI
مدل	PD3129-10
نام دستگاه	PHASE DETECTOR
نوع دستگاه	RST سنج / تشخیص‌دهنده توالی فاز
کاربرد اصلی	تشخیص توالی فاز سه‌فاز
تشخیص	Positive و Negative Phase
روش تشخیص ولتاژ	Static Induction
روش اتصال	بدون تماس فلزی مستقیم
محدوده ولتاژ	70 تا 1000V AC
نوع سیستم	سه‌فاز
فرکانس کاری	45 تا 66Hz
سیم قابل اندازه‌گیری	سیم و کابل عایق‌دار
قطر کابل قابل استفاده	7 تا 40mm
نمایش توالی فاز صحیح	LED ساعت‌گرد + صدای منقطع
نمایش توالی فاز معکوس	LED پادساعت‌گرد + صدای پیوسته
فلش سبز	دارد
بررسی باتری	دارد
Battery Low	چشمک‌زدن چراغ Power
خاموشی خودکار	دارد
زمان خاموشی خودکار	حدود 15 دقیقه
آهنربای پشت دستگاه	4 عدد
منبع تغذیه	2 × AA
کابل	حدود 0.7 متر
ابعاد	70 × 75 × 30mm
وزن	حدود 240g
رده ایمنی	CAT IV 600V / CAT III 1000V

مشخصات فوق بر اساس اطلاعات رسمی HIOKI برای مدل PD3129-10 تهیه شده‌اند.

RST سنج چیست و چه کاربردی دارد؟

RST سنج یا دستگاه تشخیص توالی فاز، وسیله‌ای است که برای بررسی ترتیب فازها در سیستم برق سه‌فاز استفاده می‌شود.

در یک سیستم سه‌فاز معمولاً سه فاز با نام‌های مختلفی مانند:

• R
• S
• T

یا:

• L1
• L2
• L3

شناخته می‌شوند.

ترتیب قرار گرفتن این فازها اهمیت بسیار زیادی دارد.

برای مثال، در موتورهای سه‌فاز، تغییر ترتیب دو فاز می‌تواند باعث تغییر جهت چرخش موتور شود.

به همین دلیل، قبل از راه‌اندازی تجهیزاتی مانند:

• موتورهای سه‌فاز
• پمپ‌ها
• فن‌ها
• کمپرسورها
• تجهیزات صنعتی
• ماشین‌آلات

بررسی ترتیب فاز اهمیت زیادی دارد.

HIOKI PD3129-10 به کاربر کمک می‌کند تا به‌سرعت مشخص کند ترتیب فاز:

صحیح است یا معکوس.

تشخیص Positive Phase و Negative Phase

HIOKI PD3129-10 می‌تواند دو وضعیت اصلی را تشخیص دهد:

Positive Phase

در حالت Positive Phase یا توالی فاز صحیح، ترتیب فازها مطابق جهت مورد انتظار دستگاه است.

در این حالت:

• 4 چراغ LED به ترتیب ساعت‌گرد روشن می‌شوند.
• فلش سبز روی دستگاه روشن می‌شود.
• هشدار صوتی به‌صورت منقطع شنیده می‌شود.

این نمایش باعث می‌شود کاربر بتواند به‌سرعت وضعیت صحیح توالی فاز را تشخیص دهد.

Negative Phase

در حالت Negative Phase یا توالی فاز معکوس، ترتیب فازها معکوس است.

در این شرایط:

• LEDها به ترتیب پادساعت‌گرد روشن می‌شوند.
• فلش سبز روشن نمی‌شود.
• دستگاه هشدار صوتی پیوسته تولید می‌کند.

تفاوت بین صدای منقطع و صدای پیوسته باعث می‌شود حتی بدون نگاه کردن دائمی به نمایشگر نیز بتوان وضعیت توالی فاز را تشخیص داد.

طراحی بدون تماس فلزی مستقیم

یکی از مهم‌ترین ویژگی‌های HIOKI PD3129-10، طراحی:

Non-Metallic Contact

است.

به این معنی که برای تشخیص توالی فاز، گیره‌های دستگاه نیازی به تماس مستقیم فلزی با هادی برق ندارند.

کاربر کافی است گیره‌ها را روی:

قسمت عایق سیم یا کابل

قرار دهد.

دستگاه از طریق روش:

Static Induction

وضعیت ولتاژ و توالی فاز را تشخیص می‌دهد.

این طراحی مزیت بسیار مهمی دارد.

در بسیاری از دستگاه‌های قدیمی‌تر، لازم بود گیره‌های فلزی مستقیماً به هادی یا نقطه برق‌دار متصل شوند.

اما در PD3129-10، تشخیص از روی کابل عایق‌دار انجام می‌شود.

این موضوع باعث می‌شود عملیات تشخیص فاز سریع‌تر و ایمن‌تر انجام شود.

روش Static Induction چیست؟

HIOKI PD3129-10 از روش:

Static Induction

یا القای الکترواستاتیکی استفاده می‌کند.

این روش به دستگاه اجازه می‌دهد بدون نیاز به تماس فلزی مستقیم با هادی برق، وضعیت فاز را تشخیص دهد.

گیره‌های دستگاه روی کابل عایق‌دار قرار می‌گیرند و سیستم تشخیص دستگاه اطلاعات لازم را از میدان الکتریکی اطراف سیم دریافت می‌کند.

این ویژگی یکی از مهم‌ترین نقاط قوت PD3129-10 محسوب می‌شود.

مناسب کابل‌ها و هادی‌های ضخیم

مدل PD3129-10 به‌طور خاص برای استفاده روی سیم‌ها و کابل‌های ضخیم طراحی شده است.

قطر تقریبی کابل قابل استفاده:

7 تا 40 میلی‌متر

است.

این ویژگی یکی از تفاوت‌های اصلی PD3129-10 با مدل PD3129 محسوب می‌شود.

مدل PD3129 معمولی برای کابل‌های کوچک‌تر طراحی شده، اما مدل:

PD3129-10

دارای گیره‌های بزرگ‌تر است و برای کابل‌های ضخیم‌تر کاربرد دارد.

به همین دلیل، این مدل می‌تواند گزینه‌ای مناسب برای:

• تابلوهای برق صنعتی
• کابل‌های قدرت
• تأسیسات صنعتی
• سیستم‌های برق سه‌فاز
• خطوط برق با کابل‌های ضخیم

باشد.

رنج ولتاژ 70 تا 1000 ولت AC

HIOKI PD3129-10 برای تشخیص توالی فاز در سیستم‌های سه‌فاز با ولتاژ:

70 تا 1000 ولت AC

طراحی شده است.

این محدوده ولتاژ باعث می‌شود دستگاه برای طیف گسترده‌ای از سیستم‌های برق سه‌فاز قابل استفاده باشد.

نکته مهم این است که این محدوده مربوط به عملکرد تشخیص دستگاه بوده و کاربر باید همواره رده ایمنی و شرایط استفاده را نیز رعایت کند.

مناسب فرکانس 45 تا 66 هرتز

محدوده فرکانس کاری دستگاه:

45 تا 66 هرتز

است.

این محدوده، سیستم‌های برق رایج:

• 50 هرتز
• 60 هرتز

را پوشش می‌دهد.

بنابراین PD3129-10 برای استفاده در سیستم‌های برق صنعتی و شبکه‌های رایج سه‌فاز مناسب است.

نمایش چرخشی LED

HIOKI PD3129-10 از یک سیستم نمایش LED برای نمایش جهت توالی فاز استفاده می‌کند.

در حالت توالی فاز صحیح، چراغ‌ها به‌صورت چرخشی در یک جهت روشن می‌شوند.

در حالت توالی فاز معکوس، جهت چرخش نمایش LED تغییر می‌کند.

این روش باعث می‌شود کاربر بتواند وضعیت فازها را به شکل:

بسیار سریع و بصری

مشاهده کند.

نمایش چرخشی LED یکی از ویژگی‌های کاربردی این دستگاه است.

فلش سبز برای نمایش فاز صحیح

یکی از ویژگی‌های مهم مدل PD3129-10، وجود:

فلش سبز رنگ

روی بدنه دستگاه است.

در حالت تشخیص توالی فاز صحیح، این فلش روشن می‌شود.

این موضوع باعث می‌شود کاربر بدون نیاز به تحلیل دقیق نمایشگر، بتواند به‌سرعت متوجه شود که وضعیت فاز:

صحیح است.

این ویژگی همچنین در محیط‌های کاری و گزارش‌های تصویری می‌تواند مفید باشد.

فلش سبز در تصاویر نیز به‌راحتی قابل مشاهده است و می‌تواند برای مستندسازی وضعیت صحیح نصب و راه‌اندازی تجهیزات کاربرد داشته باشد.

هشدار صوتی برای تشخیص توالی فاز

علاوه بر نمایش LED، HIOKI PD3129-10 از هشدار صوتی نیز استفاده می‌کند.

توالی فاز صحیح

در حالت Positive Phase:

صدای منقطع

شنیده می‌شود.

توالی فاز معکوس

در حالت Negative Phase:

صدای پیوسته

شنیده می‌شود.

وجود هشدار صوتی باعث می‌شود کاربر بتواند وضعیت توالی فاز را حتی در شرایطی که نگاه مستقیم به دستگاه ندارد نیز تشخیص دهد.

این ویژگی برای کار در محیط‌های صنعتی بسیار کاربردی است.

مجهز به آهنربای پشت دستگاه

در قسمت پشت HIOKI PD3129-10 تعداد:

4 آهنربا

قرار دارد.

این آهنرباها امکان نصب دستگاه روی سطوح فلزی مناسب مانند:

• تابلو برق
• بدنه فلزی تجهیزات
• سطوح فلزی مناسب

را فراهم می‌کنند.

این قابلیت مزیت بسیار مهمی در محیط‌های کاری دارد.

کاربر می‌تواند دستگاه را روی یک سطح فلزی ثابت کند و دست‌های خود را برای انجام سایر عملیات آزاد نگه دارد.

افزایش سرعت و راحتی کار

وجود آهنربای پشت دستگاه باعث می‌شود در بسیاری از شرایط، کاربر نیازی به نگه داشتن دائمی دستگاه با دست نداشته باشد.

این ویژگی می‌تواند باعث:

• افزایش راحتی کار
• آزاد شدن دست کاربر
• افزایش سرعت انجام اندازه‌گیری
• کاهش احتمال افتادن دستگاه

شود.

این طراحی به‌خصوص هنگام کار روی تابلوهای برق بسیار کاربردی است.

قابلیت بررسی وضعیت باتری

HIOKI PD3129-10 دارای سیستم بررسی وضعیت باتری است.

چراغ:

Power ON

وضعیت دستگاه و باتری را نمایش می‌دهد.

در حالت عادی:

چراغ روشن می‌شود.

در صورت کاهش شارژ باتری:

چراغ Power چشمک می‌زند.

به این ترتیب کاربر می‌تواند از وضعیت باتری دستگاه مطلع شود.

خاموشی خودکار پس از 15 دقیقه

HIOKI PD3129-10 دارای سیستم:

Auto Power Off

است.

اگر پس از روشن شدن دستگاه فعالیتی تشخیص داده نشود، دستگاه پس از حدود:

15 دقیقه

به‌صورت خودکار خاموش می‌شود.

این قابلیت به کاهش مصرف باتری کمک می‌کند.

بنابراین در صورتی که کاربر فراموش کند دستگاه را خاموش کند، مصرف باتری کاهش پیدا می‌کند.

تغذیه با باتری AA

HIOKI PD3129-10 از:

2 عدد باتری AA

استفاده می‌کند.

این باتری‌ها به‌راحتی در دسترس هستند و تعویض آن‌ها ساده است.

استفاده از باتری AA باعث می‌شود دستگاه برای استفاده در محیط‌های مختلف و پروژه‌های صنعتی، به‌راحتی قابل نگهداری باشد.

طول کابل 0.7 متر

طول کابل دستگاه حدود:

0.7 متر

است.

این کابل‌ها برای اتصال گیره‌های تشخیص به بخش‌های مختلف سیستم سه‌فاز طراحی شده‌اند.

طول مناسب کابل باعث می‌شود استفاده از دستگاه در محیط‌های مختلف راحت‌تر باشد.

ابعاد و وزن دستگاه

ابعاد HIOKI PD3129-10:

70 × 75 × 30 میلی‌متر

است.

وزن دستگاه:

حدود 240 گرم

است.

با وجود قابلیت‌های مختلف و گیره‌های مخصوص کابل‌های ضخیم، وزن دستگاه همچنان مناسب بوده و حمل آن آسان است.

رده ایمنی CAT IV 600V / CAT III 1000V

یکی از مهم‌ترین ویژگی‌های HIOKI PD3129-10، رده ایمنی بالای آن است.

این دستگاه دارای رده:

CAT IV 600V

و:

CAT III 1000V

است.

این سطح ایمنی باعث می‌شود دستگاه، در محدوده شرایط تعریف‌شده توسط سازنده، برای کاربردهای حرفه‌ای برق مناسب باشد.

البته هنگام کار با سیستم‌های برق سه‌فاز و ولتاژهای بالا، رعایت کامل اصول ایمنی ضروری است.

تفاوت CAT III و CAT IV چیست؟

به‌صورت کلی، دسته‌بندی CAT در تجهیزات اندازه‌گیری برای مشخص کردن محیط و سطح انرژی گذرای قابل تحمل دستگاه استفاده می‌شود.

HIOKI PD3129-10 دارای:

CAT III 1000V

و:

CAT IV 600V

است.

این موضوع نشان‌دهنده طراحی حرفه‌ای دستگاه برای کاربردهای برق و اندازه‌گیری در محیط‌های مناسب با توجه به شرایط تعیین‌شده توسط سازنده است.

همیشه باید هنگام انتخاب تجهیزات اندازه‌گیری، علاوه بر ولتاژ، به:

• رده ایمنی
• محیط استفاده
• نوع سیستم
• شرایط کاری

توجه شود.

کاربرد HIOKI PD3129-10 در موتورهای سه‌فاز

یکی از مهم‌ترین کاربردهای RST سنج، بررسی توالی فاز قبل از راه‌اندازی موتورهای سه‌فاز است.

اگر ترتیب فاز تغییر کند، ممکن است جهت چرخش موتور نیز تغییر کند.

این موضوع در تجهیزاتی مانند:

• پمپ
• فن
• کمپرسور
• موتور صنعتی
• تجهیزات دوار

اهمیت بسیار زیادی دارد.

با استفاده از HIOKI PD3129-10 می‌توان وضعیت توالی فاز را قبل از راه‌اندازی تجهیزات بررسی کرد.

کاربرد در پمپ‌های سه‌فاز

در سیستم‌های پمپاژ، جهت چرخش موتور اهمیت زیادی دارد.

راه‌اندازی موتور با جهت چرخش اشتباه می‌تواند باعث عملکرد نادرست سیستم شود.

به همین دلیل، بررسی ترتیب فاز قبل از راه‌اندازی پمپ اهمیت زیادی دارد.

HIOKI PD3129-10 می‌تواند برای تشخیص صحیح یا معکوس بودن توالی فاز مورد استفاده قرار گیرد.

کاربرد در تابلوهای برق صنعتی

تابلوهای برق صنعتی یکی از مهم‌ترین محیط‌های استفاده از RST سنج هستند.

هنگام نصب یا تعمیر تابلو ممکن است نیاز باشد ترتیب فازهای سیستم بررسی شود.

ویژگی‌های HIOKI PD3129-10 مانند:

• طراحی بدون تماس فلزی
• آهنربای پشت دستگاه
• گیره‌های بزرگ
• نمایش LED
• هشدار صوتی

استفاده از دستگاه را در محیط تابلو برق بسیار راحت می‌کند.

کاربرد در نصب و راه‌اندازی تجهیزات

قبل از راه‌اندازی تجهیزات سه‌فاز، بررسی توالی فاز یکی از مراحل مهم نصب است.

HIOKI PD3129-10 می‌تواند برای:

• نصب موتور
• نصب پمپ
• نصب تجهیزات صنعتی
• نصب تابلو برق
• راه‌اندازی خطوط تولید

کاربرد داشته باشد.

کاربرد در تعمیر و نگهداری صنعتی

تکنسین‌های تعمیر و نگهداری در بسیاری از صنایع با سیستم‌های سه‌فاز سروکار دارند.

در هنگام:

• تعمیر تجهیزات
• تعویض کابل
• تغییر تابلو
• جابه‌جایی موتور
• نصب مجدد تجهیزات

ممکن است نیاز به بررسی ترتیب فاز وجود داشته باشد.

HIOKI PD3129-10 یک ابزار کاربردی برای انجام این بررسی است.

تفاوت HIOKI PD3129-10 با PD3129

هر دو مدل برای تشخیص توالی فاز طراحی شده‌اند و از طراحی بدون تماس فلزی استفاده می‌کنند.

اما تفاوت مهم آن‌ها در محدوده کابل و ولتاژ قابل استفاده است.

HIOKI PD3129

• مناسب کابل‌های کوچک‌تر
• قطر کابل تقریباً 2.4 تا 17 میلی‌متر
• ولتاژ 70 تا 600 ولت AC
• CAT III 600V

HIOKI PD3129-10

• مناسب کابل‌های ضخیم‌تر
• قطر کابل 7 تا 40 میلی‌متر
• ولتاژ 70 تا 1000 ولت AC
• CAT IV 600V
• CAT III 1000V
• گیره‌های بزرگ‌تر

بنابراین اگر کاربر با:

کابل‌های ضخیم و سیستم‌های ولتاژ بالاتر

کار می‌کند، مدل:

PD3129-10

گزینه مناسب‌تری است.

آیا HIOKI PD3129-10 ولتاژ را اندازه‌گیری می‌کند؟

خیر.

HIOKI PD3129-10 یک مولتی‌متر یا ولت‌متر برای نمایش مقدار دقیق ولتاژ نیست.

عدد ولتاژ روی نمایشگر دستگاه نشان داده نمی‌شود.

این دستگاه برای:

تشخیص توالی فاز

طراحی شده است.

محدوده:

70 تا 1000 ولت AC

به محدوده ولتاژ سیستم قابل تشخیص توسط دستگاه مربوط می‌شود.

بنابراین وظیفه اصلی این دستگاه:

• تشخیص Positive Phase
• تشخیص Negative Phase

است.

آیا این دستگاه RST را تشخیص می‌دهد؟

بله.

HIOKI PD3129-10 برای تشخیص:

ترتیب یا توالی فاز سیستم سه‌فاز

طراحی شده است.

به‌طور معمول این موضوع با نام:

RST

یا:

Phase Rotation

شناخته می‌شود.

دستگاه می‌تواند مشخص کند که ترتیب فاز:

صحیح یا معکوس

است.

آیا برای استفاده باید سیم لخت باشد؟

خیر.

یکی از مهم‌ترین مزیت‌های HIOKI PD3129-10 این است که برای استفاده نیازی به تماس فلزی مستقیم با هادی ندارد.

گیره‌های دستگاه روی:

عایق کابل

قرار می‌گیرند.

بنابراین برای تشخیص توالی فاز، نیازی به اتصال مستقیم گیره فلزی به هادی لخت نیست.

آیا HIOKI PD3129-10 برای کابل ضخیم مناسب است؟

بله.

این مدل دقیقاً برای کابل‌ها و هادی‌های ضخیم طراحی شده است.

قطر کابل قابل استفاده:

7 تا 40 میلی‌متر

است.

به همین دلیل این مدل برای کاربردهای صنعتی و کابل‌های قدرت گزینه بسیار مناسبی است.

چرا HIOKI PD3129-10 انتخاب مناسبی است؟

مهم‌ترین نقاط قوت این دستگاه عبارت‌اند از:

تشخیص بدون تماس فلزی

نیازی به اتصال مستقیم فلزی به هادی نیست

مناسب کابل‌های ضخیم

امکان استفاده روی کابل‌های 7 تا 40 میلی‌متری

رنج ولتاژ بالا

قابل استفاده در سیستم‌های 70 تا 1000 ولت AC

نمایش سریع توالی فاز

LEDهای چرخشی وضعیت فاز را به‌صورت بصری نمایش می‌دهند

فلش سبز

تشخیص سریع توالی فاز صحیح

هشدار صوتی

تفاوت واضح بین توالی فاز صحیح و معکوس

آهنربای پشت دستگاه

امکان نصب روی سطوح فلزی مناسب و آزاد شدن دست کاربر

Auto Power Off

کاهش مصرف باتری

رده ایمنی بالا

CAT IV 600V / CAT III 1000V

کیفیت ساخت HIOKI

محصولی از برند معتبر ژاپنی HIOKI

مشخصات کلیدی محصول

برند: HIOKI
مدل: PD3129-10
نام محصول: PHASE DETECTOR
نوع دستگاه: RST سنج / تشخیص‌دهنده توالی فاز
کاربرد: تشخیص ترتیب فاز سه‌فاز

Phase Detection:
Positive / Negative

Voltage Detection Method:
Static Induction

Voltage Range:
70 تا 1000 ولت AC

Frequency Range:
45 تا 66Hz

Measurement Target:
سیم و کابل عایق‌دار

Compatible Cable Diameter:
7 تا 40mm

Positive Phase:
نمایش LED ساعت‌گرد + هشدار صوتی منقطع + فلش سبز

Negative Phase:
نمایش LED پادساعت‌گرد + هشدار صوتی پیوسته

Non-Metallic Contact:
دارد

Magnet:
4 عدد آهنربا در پشت دستگاه

Battery Check:
دارد

Auto Power Off:
دارد

Auto Power Off Time:
حدود 15 دقیقه

Power Supply:
2 × AA

Cord Length:
حدود 0.7 متر

Dimensions:
70 × 75 × 30mm

Weight:
حدود 240g

Safety:
CAT IV 600V / CAT III 1000V

اقلام همراه HIOKI PD3129-10

بر اساس اطلاعات رسمی HIOKI، دستگاه همراه با موارد زیر ارائه می‌شود:

• دستگاه HIOKI PD3129-10
• کیف حمل
• بند حمل
• Spiral Tube
• دفترچه راهنما
• 2 عدد باتری AA

جمع‌بندی

RST سنج HIOKI PD3129-10 یک دستگاه حرفه‌ای و بسیار کاربردی برای تشخیص توالی فاز در سیستم‌های برق سه‌فاز است.

مهم‌ترین ویژگی این دستگاه، قابلیت تشخیص توالی فاز بدون نیاز به تماس فلزی مستقیم با هادی برق است. کاربر تنها کافی است گیره‌های دستگاه را روی عایق کابل‌های سه‌فاز قرار دهد تا دستگاه با استفاده از روش القای الکترواستاتیکی وضعیت توالی فاز را بررسی کند.

این مدل برای کابل‌های ضخیم طراحی شده و می‌تواند روی کابل‌های عایق‌دار با قطر تقریبی:

7 تا 40 میلی‌متر

استفاده شود.

رنج ولتاژ دستگاه نیز:

70 تا 1000 ولت AC

است و فرکانس‌های:

45 تا 66 هرتز

را پوشش می‌دهد.

نتیجه اندازه‌گیری با ترکیبی از:

• LEDهای چرخشی
• فلش سبز
• هشدار صوتی

نمایش داده می‌شود.

در حالت توالی فاز صحیح، LEDها در جهت ساعت‌گرد روشن می‌شوند، فلش سبز روشن شده و صدای هشدار به‌صورت منقطع شنیده می‌شود. در حالت توالی فاز معکوس، جهت LEDها تغییر کرده و دستگاه صدای هشدار پیوسته تولید می‌کند.

وجود 4 آهنربا در پشت دستگاه نیز یکی از ویژگی‌های کاربردی PD3129-10 است. این قابلیت امکان نصب دستگاه روی تابلوهای فلزی مناسب را فراهم کرده و باعث می‌شود دست کاربر برای انجام عملیات دیگر آزاد باشد.

از نظر ایمنی نیز HIOKI PD3129-10 دارای رده:

CAT IV 600V / CAT III 1000V

است.

در مجموع، HIOKI PD3129-10 یک RST سنج حرفه‌ای، ایمن و قابل اعتماد برای برق صنعتی، تابلوهای برق، موتورهای سه‌فاز، پمپ‌ها، فن‌ها، کمپرسورها و تجهیزات صنعتی است و به‌خصوص برای کاربرانی که با کابل‌های ضخیم سروکار دارند، انتخابی بسیار مناسب محسوب می‌شود.
