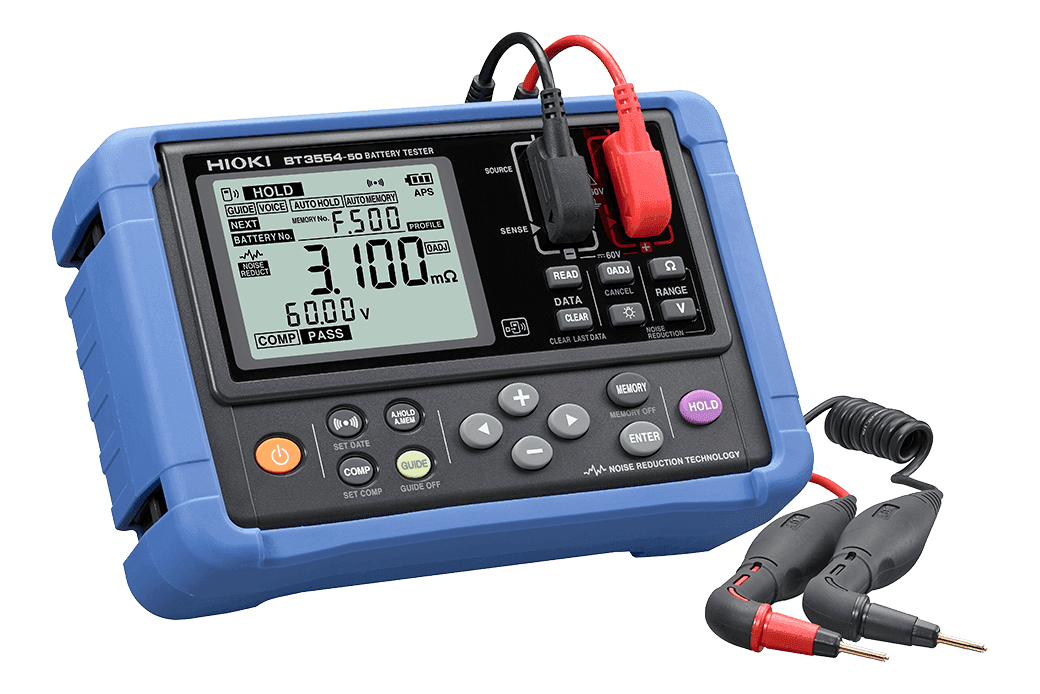

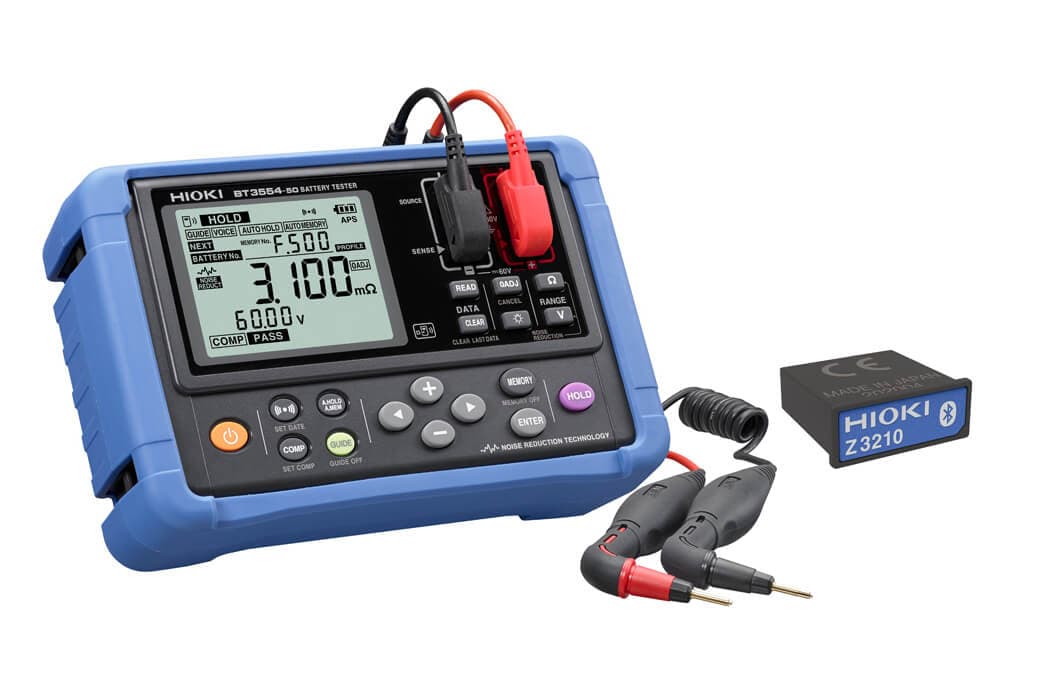

باتری تستر BT3554-52 برند HIOKI

باتری تستر BT3554-52 برند HIOKI

HIOKI BT3554-52 یک باتری تستر حرفه‌ای و دقیق برای بررسی وضعیت باتری‌های صنعتی، به‌ویژه باتری‌های سرب-اسیدی (Lead-Acid) مورد استفاده در سیستم‌های UPS، منابع تغذیه اضطراری و سیستم‌های برق پشتیبان است. این دستگاه با اندازه‌گیری هم‌زمان مقاومت داخلی باتری و ولتاژ ترمینال، امکان بررسی وضعیت و تشخیص تغییرات عملکرد باتری را فراهم می‌کند.

یکی از مهم‌ترین مزایای BT3554-52 این است که اندازه‌گیری مقاومت داخلی باتری را با روش AC چهار سیمه انجام می‌دهد. این روش دقت بالایی داشته و به کاربر اجازه می‌دهد مقاومت داخلی باتری را با رزولوشن بسیار بالا اندازه‌گیری کند.

محدوده اندازه‌گیری مقاومت داخلی دستگاه از:

3 میلی‌اهم تا 3 اهم

است و در پایین‌ترین رنج، رزولوشن دستگاه به:

1 میکرو اهم

می‌رسد.

این ویژگی باعث می‌شود تغییرات کوچک مقاومت داخلی باتری نیز قابل مشاهده باشد.

BT3554-52 دارای 4 محدوده اندازه‌گیری مقاومت است:

• 3mΩ
• 30mΩ
• 300mΩ
• 3Ω

دقت اندازه‌گیری مقاومت داخلی در این دستگاه بسیار مناسب بوده و در بیشتر رنج‌ها برابر با:

±0.8% rdg. ±6 dgt.

است.

در رنج 3 میلی‌اهم نیز دقت:

±1.0% rdg. ±8 dgt.

اعلام شده است.

اندازه‌گیری ولتاژ باتری

علاوه بر مقاومت داخلی، HIOKI BT3554-52 قابلیت اندازه‌گیری ولتاژ DC باتری را نیز دارد.

محدوده اندازه‌گیری ولتاژ:

±6V تا ±60V DC

است.

دقت اندازه‌گیری ولتاژ برابر با:

±0.08% rdg. ±6 dgt.

است که دقت بسیار مناسبی برای بررسی ولتاژ باتری‌های صنعتی محسوب می‌شود.

دستگاه می‌تواند مقاومت داخلی و ولتاژ باتری را بررسی کرده و به کاربر در تشخیص تغییرات وضعیت باتری کمک کند.

پراب زاویه‌دار L2020

ویژگی مهم مدل BT3554-52، تجهیز آن به پراب:

Pin Type Lead L2020

است.

این پراب دارای طراحی زاویه‌دار بوده و برای اندازه‌گیری باتری‌هایی که در:

• رک‌های باتری
• UPS
• تابلوهای برق
• سیستم‌های برق اضطراری

نصب شده‌اند، بسیار کاربردی است.

طراحی L شکل پراب L2020 دسترسی به نقاط اندازه‌گیری را راحت‌تر کرده و سرعت انجام تست باتری‌های نصب‌شده در رک را افزایش می‌دهد.

اندازه‌گیری باتری بدون خارج کردن از مدار

یکی از مزایای مهم باتری تستر HIOKI BT3554-52 این است که می‌تواند وضعیت باتری را بدون نیاز به خارج کردن آن از سیستم بررسی کند.

این ویژگی برای سیستم‌هایی مانند UPS اهمیت زیادی دارد؛ زیرا خارج کردن باتری از مدار می‌تواند زمان‌بر و دشوار باشد.

با اندازه‌گیری:

• مقاومت داخلی
• ولتاژ ترمینال

می‌توان تغییرات وضعیت باتری را در طول زمان بررسی کرد.

افزایش مقاومت داخلی باتری معمولاً یکی از نشانه‌های مهم کاهش وضعیت عملکرد باتری است.

فناوری کاهش نویز

محیط‌های صنعتی و سیستم‌های UPS معمولاً دارای نویز الکتریکی هستند.

HIOKI BT3554-52 دارای فناوری کاهش نویز است و از فرکانس تست:

1kHz

برای اندازه‌گیری مقاومت داخلی استفاده می‌کند.

فرکانس تست استاندارد دستگاه:

1kHz ±30Hz

است.

با فعال شدن قابلیت کاهش نویز، فرکانس اندازه‌گیری به:

1kHz ±80Hz

تنظیم می‌شود.

این قابلیت باعث می‌شود اندازه‌گیری در محیط‌های دارای نویز الکتریکی با پایداری بیشتری انجام شود.

قابلیت Comparator برای ارزیابی باتری

BT3554-52 دارای قابلیت:

Comparator

است.

کاربر می‌تواند محدوده‌های مورد نظر برای:

• مقاومت داخلی
• ولتاژ باتری

را تعیین کند.

دستگاه می‌تواند نتیجه اندازه‌گیری را به‌صورت:

PASS

WARNING

FAIL

نمایش دهد.

این قابلیت برای بررسی تعداد زیادی باتری بسیار کاربردی است و سرعت انجام بازرسی را افزایش می‌دهد.

ذخیره اطلاعات اندازه‌گیری

HIOKI BT3554-52 قابلیت ذخیره‌سازی اطلاعات اندازه‌گیری را دارد.

دستگاه می‌تواند تا:

6000 مجموعه داده

را در حافظه داخلی ذخیره کند.

اطلاعات ذخیره‌شده می‌تواند شامل مواردی مانند:

• تاریخ
• زمان
• مقاومت داخلی
• ولتاژ
• دما
• تنظیمات Comparator
• نتیجه ارزیابی

باشد.

این ویژگی برای تعمیر و نگهداری دوره‌ای سیستم‌های باتری بسیار کاربردی است.

ارتباط با کامپیوتر

این دستگاه دارای رابط:

USB

است و اطلاعات اندازه‌گیری را می‌توان به کامپیوتر منتقل کرد.

این قابلیت برای ثبت سوابق، بررسی تغییرات وضعیت باتری و مدیریت اطلاعات اندازه‌گیری اهمیت زیادی دارد.

قابلیت اندازه‌گیری دما

HIOKI BT3554-52 قابلیت اندازه‌گیری دما را نیز دارد، اما برای این کار باید از تجهیزات جانبی سازگار HIOKI استفاده شود.

محدوده اندازه‌گیری دما:

10- تا 60+ درجه سانتی‌گراد

است.

اندازه‌گیری دما می‌تواند برای بررسی شرایط محیطی و وضعیت عملکرد باتری‌ها مفید باشد.

مشخصات فنی HIOKI BT3554-52

مشخصه	مقدار
برند	HIOKI
مدل	BT3554-52
نوع دستگاه	باتری تستر
اندازه‌گیری مقاومت داخلی	دارد
اندازه‌گیری ولتاژ DC	دارد
روش اندازه‌گیری مقاومت	AC چهار سیمه
محدوده مقاومت	3mΩ تا 3Ω
تعداد رنج مقاومت	4 رنج
رنج‌ها	3mΩ / 30mΩ / 300mΩ / 3Ω
حداقل رزولوشن مقاومت	1μΩ
دقت مقاومت	تا ±0.8% rdg. ±6 dgt.
دقت رنج 3mΩ	±1.0% rdg. ±8 dgt.
فرکانس تست	1kHz
کاهش نویز	دارد
محدوده ولتاژ	±6V تا ±60V DC
حداقل رزولوشن ولتاژ	1mV
دقت ولتاژ	±0.08% rdg. ±6 dgt.
Comparator	دارد
نتیجه ارزیابی	PASS / WARNING / FAIL
حافظه داخلی	6000 مجموعه داده
ارتباط با کامپیوتر	USB
اندازه‌گیری دما	با تجهیزات جانبی سازگار
محدوده دما	10- تا 60+ درجه سانتی‌گراد
منبع تغذیه	8 باتری AA
زمان کارکرد تقریبی	حدود 8.5 ساعت
مدل پراب همراه	L2020
نوع پراب	Pin Type Lead زاویه‌دار

مهم‌ترین ویژگی‌های باتری تستر HIOKI BT3554-52

• محصول برند معتبر HIOKI
• باتری تستر حرفه‌ای
• مناسب بررسی باتری‌های صنعتی
• مناسب باتری‌های سرب-اسیدی
• مناسب سیستم‌های UPS
• اندازه‌گیری مقاومت داخلی باتری
• اندازه‌گیری ولتاژ DC
• روش اندازه‌گیری AC چهار سیمه
• رنج مقاومت از 3 میلی‌اهم تا 3 اهم
• رزولوشن بسیار بالا تا 1 میکرو اهم
• 4 رنج اندازه‌گیری مقاومت
• اندازه‌گیری دقیق ولتاژ
• محدوده ولتاژ تا 60 ولت DC
• فناوری کاهش نویز
• فرکانس تست 1kHz
• قابلیت Comparator
• نمایش PASS / WARNING / FAIL
• ذخیره‌سازی تا 6000 داده
• ارتباط USB با کامپیوتر
• قابلیت اندازه‌گیری دما با تجهیزات جانبی
• طراحی قابل حمل
• تغذیه با 8 باتری AA
• زمان کارکرد حدود 8.5 ساعت
• مجهز به پراب زاویه‌دار L2020
• مناسب اندازه‌گیری باتری‌های نصب‌شده در رک

کاربردهای HIOKI BT3554-52

این دستگاه برای کاربردهای زیر بسیار مناسب است:

• تست باتری‌های UPS
• بررسی باتری‌های سرب-اسیدی
• سیستم‌های برق اضطراری
• مراکز داده
• اتاق‌های UPS
• بانک‌های باتری
• سیستم‌های برق پشتیبان
• تابلوهای برق
• تعمیر و نگهداری صنعتی
• بازرسی دوره‌ای باتری‌ها

جمع‌بندی

HIOKI BT3554-52 یک باتری تستر حرفه‌ای برای بررسی مقاومت داخلی و ولتاژ باتری‌های صنعتی است. این دستگاه با رنج اندازه‌گیری مقاومت از 3 میلی‌اهم تا 3 اهم و رزولوشن بسیار بالای 1 میکرو اهم، امکان بررسی دقیق تغییرات مقاومت داخلی باتری را فراهم می‌کند.

اندازه‌گیری ولتاژ تا 60 ولت DC، فناوری کاهش نویز، قابلیت PASS/WARNING/FAIL، حافظه داخلی برای ذخیره 6000 مجموعه داده و ارتباط USB با کامپیوتر، این دستگاه را به گزینه‌ای مناسب برای تعمیر و نگهداری سیستم‌های باتری تبدیل کرده است.

مزیت مهم مدل BT3554-52 نسبت به نسخه‌های دیگر این سری، استفاده از پراب زاویه‌دار L2020 است که دسترسی به باتری‌های نصب‌شده در رک را آسان‌تر می‌کند.

در مجموع، HIOKI BT3554-52 انتخابی حرفه‌ای برای تست و بررسی دوره‌ای باتری‌های سرب-اسیدی، UPS و سیستم‌های برق اضطراری است.
