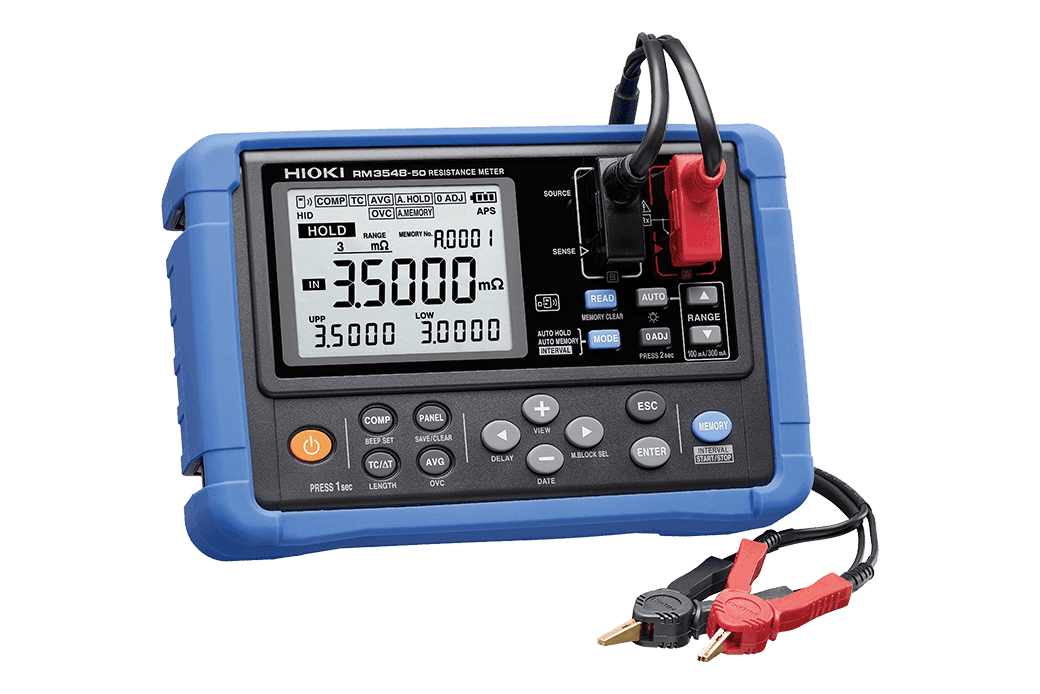

میکرواهم متر RM3548-50 برند HIOKI

میکرواهم متر RM3548-50 برند HIOKI

HIOKI RM3548-50 یک میکرواهم‌متر یا مقاومت‌سنج دقیق و قابل حمل از برند معتبر ژاپنی HIOKI است که برای اندازه‌گیری مقاومت‌های بسیار پایین تا مقاومت‌های بالا طراحی شده است. این دستگاه با بهره‌گیری از روش اندازه‌گیری چهارسیمه (4-Wire / 4-Terminal)، دقت بالایی در اندازه‌گیری مقاومت اتصال، سیم‌پیچ، جوش، باس‌بار و سایر اجزای الکتریکی فراهم می‌کند.

این مدل قادر است مقاومت را از 0.1 میکرو اهم تا 3.5 مگااهم اندازه‌گیری کند و به همین دلیل دامنه کاربرد بسیار گسترده‌ای دارد.

یکی از مهم‌ترین ویژگی‌های RM3548-50، دقت پایه بسیار بالای:

±0.020% rdg. ±0.007% f.s.

است.

همچنین در پایین‌ترین رنج، دستگاه دارای رزولوشن:

0.1µΩ

است که امکان اندازه‌گیری مقاومت‌های بسیار کوچک را فراهم می‌کند.

اندازه‌گیری مقاومت از میکرو اهم تا مگااهم

HIOKI RM3548-50 دارای 10 رنج اندازه‌گیری مقاومت است.

محدوده اندازه‌گیری دستگاه از:

3mΩ تا 3MΩ

بوده و حداکثر مقدار قابل نمایش در بالاترین رنج:

3.5000MΩ

است.

در پایین‌ترین محدوده نیز دستگاه می‌تواند مقادیر بسیار کم مقاومت را با رزولوشن:

0.1 میکرو اهم

اندازه‌گیری کند.

این ویژگی RM3548-50 را برای کاربردهایی که نیاز به اندازه‌گیری دقیق مقاومت اتصال دارند، بسیار مناسب می‌کند.

روش اندازه‌گیری چهار سیمه

یکی از مهم‌ترین نقاط قوت این دستگاه، استفاده از روش:

4-Terminal Measurement

یا اندازه‌گیری چهار سیمه است.

در اندازه‌گیری مقاومت‌های بسیار پایین، مقاومت کابل‌های اندازه‌گیری و محل تماس پراب می‌تواند روی نتیجه تأثیر بگذارد.

روش چهار سیمه باعث کاهش تأثیر مقاومت سیم‌های اندازه‌گیری شده و دقت اندازه‌گیری را افزایش می‌دهد.

به همین دلیل این روش برای اندازه‌گیری‌های دقیق مانند:

• مقاومت اتصال
• مقاومت باس‌بار
• مقاومت جوش
• سیم‌پیچ موتور
• سیم‌پیچ ترانسفورماتور

بسیار کاربردی است.

حداکثر جریان تست 1 آمپر

HIOKI RM3548-50 دارای حداکثر جریان تست:

1A DC

است.

در پایین‌ترین رنج، دستگاه از جریان تست 1 آمپر استفاده می‌کند که برای اندازه‌گیری مقاومت‌های بسیار پایین اهمیت زیادی دارد.

جریان اندازه‌گیری دستگاه با توجه به رنج انتخاب‌شده تغییر می‌کند و در بالاترین محدوده به:

500nA DC

می‌رسد.

جبران ولتاژ آفست OVC

یکی از قابلیت‌های مهم RM3548-50:

Offset Voltage Compensation یا OVC

است.

در برخی تجهیزات و مدارها ممکن است ولتاژهای ناخواسته یا ولتاژهای آفست وجود داشته باشند که بر نتیجه اندازه‌گیری مقاومت تأثیر بگذارند.

قابلیت OVC به کاهش تأثیر این ولتاژها کمک کرده و باعث می‌شود اندازه‌گیری مقاومت با دقت بیشتری انجام شود.

اندازه‌گیری سریع

HIOKI RM3548-50 دارای سرعت مناسب اندازه‌گیری است.

نرخ به‌روزرسانی نمایشگر بدون استفاده از OVC حدود:

100ms

است.

با فعال بودن OVC، این زمان حدود:

230ms

خواهد بود.

این سرعت مناسب باعث می‌شود دستگاه برای تست‌های متعدد و بازرسی‌های دوره‌ای نیز کاربردی باشد.

اندازه‌گیری و تصحیح دما

یکی از قابلیت‌های مهم این دستگاه، امکان اندازه‌گیری و جبران تأثیر دما است.

با استفاده از سنسور دمای:

Z2002

می‌توان دما را در محدوده:

10- تا 99.9+ درجه سانتی‌گراد

اندازه‌گیری کرد.

دقت اندازه‌گیری دما در ترکیب دستگاه و سنسور برابر با:

±0.5°C

است.

از آنجا که مقاومت بسیاری از مواد رسانا با تغییر دما تغییر می‌کند، قابلیت:

Temperature Correction

برای اندازه‌گیری‌های دقیق بسیار کاربردی است.

دستگاه همچنین قابلیت تبدیل مقاومت به دمای تخمینی را نیز دارد که در بررسی سیم‌پیچ موتور و تجهیزات مشابه می‌تواند مفید باشد.

قابلیت Comparator

HIOKI RM3548-50 دارای قابلیت:

Comparator

است.

این قابلیت امکان مقایسه مقدار اندازه‌گیری‌شده با محدوده تعیین‌شده را فراهم می‌کند.

Comparator دستگاه از حالت‌های:

ABS

و

REF%

پشتیبانی می‌کند.

این ویژگی برای کنترل کیفیت و بررسی تعداد زیادی اتصال یا قطعه بسیار کاربردی است.

قابلیت PASS / FAIL

با استفاده از Comparator، کاربر می‌تواند محدوده قابل قبول را تعیین کند.

در نتیجه، دستگاه می‌تواند به بررسی سریع قطعات و اتصالات کمک کند.

این قابلیت برای کاربردهایی مانند:

• کنترل کیفیت
• تعمیر و نگهداری
• تست اتصالات
• بازرسی تجهیزات

بسیار مفید است.

دستگاه همچنین دارای قابلیت تنظیم صدای نتیجه ارزیابی است.

Auto Hold و Averaging

RM3548-50 دارای قابلیت:

Auto Hold

است.

این ویژگی باعث می‌شود مقدار اندازه‌گیری‌شده به‌صورت خودکار روی صفحه نگه داشته شود.

همچنین قابلیت:

Averaging

برای میانگین‌گیری از نتایج اندازه‌گیری وجود دارد.

این قابلیت می‌تواند در شرایطی که مقدار اندازه‌گیری دارای نوسان است، برای مشاهده نتیجه پایدارتر مفید باشد.

تبدیل مقاومت به طول کابل

یکی از قابلیت‌های کاربردی HIOKI RM3548-50:

Length Conversion

است.

این قابلیت می‌تواند مقدار مقاومت اندازه‌گیری‌شده را برای تخمین طول سیم یا کابل مورد استفاده قرار دهد.

طبق اطلاعات HIOKI، دستگاه قابلیت محاسبه طول با دقت:

1 سانتی‌متر

را دارد.

این ویژگی در برخی کاربردهای مربوط به کابل و سیم می‌تواند بسیار مفید باشد.

مشخصات فنی HIOKI RM3548-50

مشخصه	مقدار
برند	HIOKI
مدل	RM3548-50
نوع دستگاه	میکرواهم متر / مقاومت‌سنج دقیق
روش اندازه‌گیری	چهار سیمه
محدوده مقاومت	3mΩ تا 3MΩ
حداقل رزولوشن	0.1µΩ
حداکثر نمایش	3.5000MΩ
تعداد رنج	10 رنج
دقت پایه	±0.020% rdg. ±0.007% f.s.
حداکثر جریان تست	1A DC
حداقل جریان تست	500nA DC
ولتاژ مدار باز	حداکثر 5.5V DC
جبران ولتاژ آفست OVC	دارد
تصحیح دما	دارد
اندازه‌گیری دما	دارد
محدوده دما	10- تا 99.9+ درجه سانتی‌گراد
دقت دما	±0.5°C
Comparator	دارد
حالت Comparator	ABS / REF%
Auto Hold	دارد
Averaging	دارد
تبدیل مقاومت به طول	دارد
رابط USB	دارد
ارتباط بی‌سیم	با Z3210 اختیاری
نرم‌افزار موبایل	GENNECT Cross
حافظه دستی / خودکار	تا 1000 داده
حافظه Interval	تا 6000 داده
فاصله ثبت Interval	0.2 تا 10 ثانیه
منبع تغذیه	8 باتری AA
زمان کارکرد تقریبی	حدود 10 ساعت
ابعاد	199 × 132 × 60.6mm
وزن	حدود 890g

ذخیره‌سازی اطلاعات

HIOKI RM3548-50 دارای حافظه داخلی برای ذخیره اطلاعات اندازه‌گیری است.

ظرفیت ذخیره اطلاعات در حالت دستی و خودکار:

تا 1000 داده

است.

در حالت ثبت اطلاعات Interval نیز دستگاه می‌تواند تا:

6000 داده

را ذخیره کند.

فاصله زمانی ثبت داده قابل تنظیم بوده و از:

0.2 تا 10 ثانیه

قابل انتخاب است.

اطلاعات ذخیره‌شده را می‌توان از طریق USB دریافت کرد.

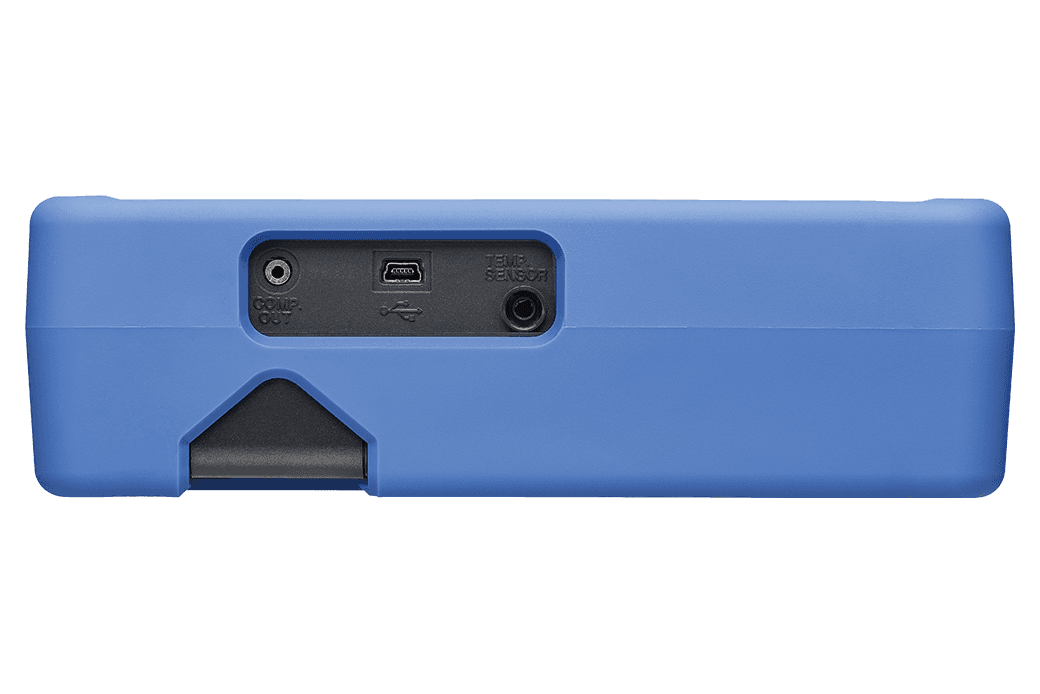

ارتباط USB با کامپیوتر

دستگاه دارای رابط:

USB

است.

هنگام اتصال دستگاه به کامپیوتر، حافظه داخلی آن به‌عنوان یک حافظه ذخیره‌سازی قابل دسترسی خواهد بود.

اطلاعات اندازه‌گیری قابلیت ذخیره و انتقال در فرمت‌های:

CSV

و

TXT

را دارند.

این ویژگی برای ثبت سوابق اندازه‌گیری و تهیه گزارش بسیار کاربردی است.

ارتباط بی‌سیم با Z3210

HIOKI RM3548-50 با آداپتور بی‌سیم:

Wireless Adapter Z3210

سازگار است.

با استفاده از Z3210، امکان انتقال بی‌سیم اطلاعات به:

• گوشی هوشمند
• تبلت

فراهم می‌شود.

همچنین می‌توان از نرم‌افزار اختصاصی HIOKI یعنی:

GENNECT Cross

برای مدیریت و ثبت اطلاعات استفاده کرد.

نکته مهم این است که Z3210 یک تجهیز اختیاری است و به‌صورت جداگانه تهیه می‌شود.

انتقال اطلاعات به Excel

یکی از قابلیت‌های کاربردی RM3548-50، امکان انتقال مستقیم اطلاعات اندازه‌گیری به قالب‌های:

Excel

است.

با استفاده از Wireless Adapter Z3210 می‌توان داده‌های اندازه‌گیری را با سهولت بیشتری ثبت و مدیریت کرد.

این ویژگی برای کاربرانی که تعداد زیادی اندازه‌گیری انجام می‌دهند، می‌تواند سرعت ثبت اطلاعات را افزایش دهد.

حفاظت در برابر ولتاژ ناخواسته

یکی از ویژگی‌های مهم RM3548-50، حفاظت مدار در برابر اتصال ناخواسته به ولتاژ است.

در صورتی که دستگاه به ولتاژ اشتباه متصل شود، سیستم حفاظت دستگاه وارد عمل شده و اندازه‌گیری متوقف می‌شود.

طبق مشخصات رسمی HIOKI، دستگاه در برابر ولتاژ زنده تا:

60V DC

دارای قابلیت حفاظت است.

این ویژگی در کاربردهایی مانند:

• تعمیر خودروهای برقی
• تست باس‌بار
• بررسی اتصالات باتری

اهمیت زیادی دارد.

کاربردهای HIOKI RM3548-50

این میکرواهم‌متر برای کاربردهای مختلف صنعتی و تعمیراتی مناسب است، از جمله:

• اندازه‌گیری مقاومت‌های بسیار پایین
• تست مقاومت اتصال
• اندازه‌گیری مقاومت باس‌بار
• تست مقاومت جوش
• بررسی سیم‌پیچ موتور
• بررسی سیم‌پیچ ترانسفورماتور
• تعمیر و نگهداری موتورهای صنعتی
• تعمیر خودروهای برقی و هیبریدی
• تست اتصالات باتری
• کنترل کیفیت اتصالات
• تست اتصال هم‌پتانسیل
• تعمیر و نگهداری تجهیزات هواپیما

کاربرد در خودروهای برقی EV

یکی از کاربردهای مهم HIOKI RM3548-50، تعمیر و نگهداری خودروهای:

EV و Hybrid

است.

این دستگاه برای بررسی مواردی مانند:

• اتصال هم‌پتانسیل
• اتصالات باتری
• باس‌بار باتری
• سیم‌پیچ موتور

کاربرد دارد.

حداکثر جریان تست 1 آمپر و دقت بالای دستگاه، آن را برای اندازه‌گیری مقاومت‌های پایین در این کاربردها مناسب کرده است.

کاربرد در موتور و ترانسفورماتور

RM3548-50 برای بررسی مقاومت سیم‌پیچ موتور و ترانسفورماتور نیز کاربرد دارد.

با استفاده از قابلیت:

Temperature Correction

می‌توان تأثیر دما بر مقاومت را در نظر گرفت.

این ویژگی برای بررسی دقیق‌تر وضعیت سیم‌پیچ‌ها اهمیت زیادی دارد.

کاربرد در تست باس‌بار و اتصالات

اندازه‌گیری مقاومت اتصال یکی از کاربردهای مهم میکرواهم‌مترها است.

HIOKI RM3548-50 به دلیل:

• رزولوشن 0.1µΩ
• جریان تست تا 1A
• روش چهار سیمه

برای اندازه‌گیری مقاومت اتصال و باس‌بار گزینه بسیار مناسبی است.

پراب همراه دستگاه

HIOKI RM3548-50 به‌صورت استاندارد همراه با:

Clip Type Lead L2107

عرضه می‌شود.

علاوه بر پراب استاندارد، HIOKI انواع مختلفی از پراب‌های اختیاری را برای کاربردهای تخصصی این دستگاه ارائه کرده است.

این موضوع باعث می‌شود RM3548-50 برای کاربردهای مختلف انعطاف‌پذیری بالایی داشته باشد.

اقلام همراه دستگاه

بر اساس اطلاعات رسمی HIOKI، اقلام استاندارد همراه دستگاه شامل موارد زیر است:

• میکرواهم متر HIOKI RM3548-50
• پراب گیره‌ای L2107
• سنسور دما Z2002
• محافظ دستگاه Z5041
• 8 عدد باتری AA
• کابل USB مدل L1003
• بند گردنی Z5043
• فیوز یدکی
• دفترچه راهنما

مهم‌ترین ویژگی‌های HIOKI RM3548-50

• محصول برند معتبر HIOKI
• میکرواهم‌متر حرفه‌ای و قابل حمل
• اندازه‌گیری مقاومت با روش چهار سیمه
• اندازه‌گیری مقاومت از 0.1 میکرو اهم تا 3.5 مگااهم
• 10 رنج اندازه‌گیری
• رزولوشن بسیار بالا 0.1µΩ
• دقت پایه ±0.020%
• حداکثر جریان تست 1 آمپر DC
• مناسب اندازه‌گیری مقاومت‌های بسیار پایین
• جبران ولتاژ آفست OVC
• تصحیح دمای خودکار
• قابلیت اندازه‌گیری دما
• Comparator
• حالت ABS و REF%
• Auto Hold
• Averaging
• تبدیل مقاومت به طول
• حافظه داخلی
• ذخیره تا 1000 داده
• ذخیره Interval تا 6000 داده
• رابط USB
• خروجی CSV و TXT
• سازگار با Wireless Adapter Z3210
• سازگار با GENNECT Cross
• قابلیت انتقال بی‌سیم اطلاعات
• حفاظت در برابر ولتاژ ناخواسته تا 60 ولت DC
• مناسب خودروهای برقی و هیبریدی
• مناسب موتور و ترانسفورماتور
• مناسب باس‌بار و اتصالات
• مناسب تست مقاومت جوش
• تغذیه با 8 باتری AA
• زمان کارکرد حدود 10 ساعت

جمع‌بندی

HIOKI RM3548-50 یک میکرواهم‌متر دقیق، حرفه‌ای و قابل حمل است که برای اندازه‌گیری مقاومت از مقادیر بسیار پایین تا مقاومت‌های بالا طراحی شده است.

این دستگاه با محدوده اندازه‌گیری از 0.1 میکرو اهم تا 3.5 مگااهم، رزولوشن 0.1µΩ، دقت پایه ±0.020% و حداکثر جریان تست 1 آمپر DC، یکی از گزینه‌های حرفه‌ای برای اندازه‌گیری دقیق مقاومت محسوب می‌شود.

استفاده از روش چهارسیمه، قابلیت OVC، تصحیح دما، Comparator، Auto Hold و حافظه داخلی باعث شده است که این دستگاه علاوه بر اندازه‌گیری ساده مقاومت، برای کاربردهای حرفه‌ای تعمیر و نگهداری نیز بسیار مناسب باشد.

HIOKI RM3548-50 انتخاب مناسبی برای بررسی مقاومت اتصالات، باس‌بار، جوش، سیم‌پیچ موتور و ترانسفورماتور، تجهیزات خودروهای برقی و سیستم‌های صنعتی است.
