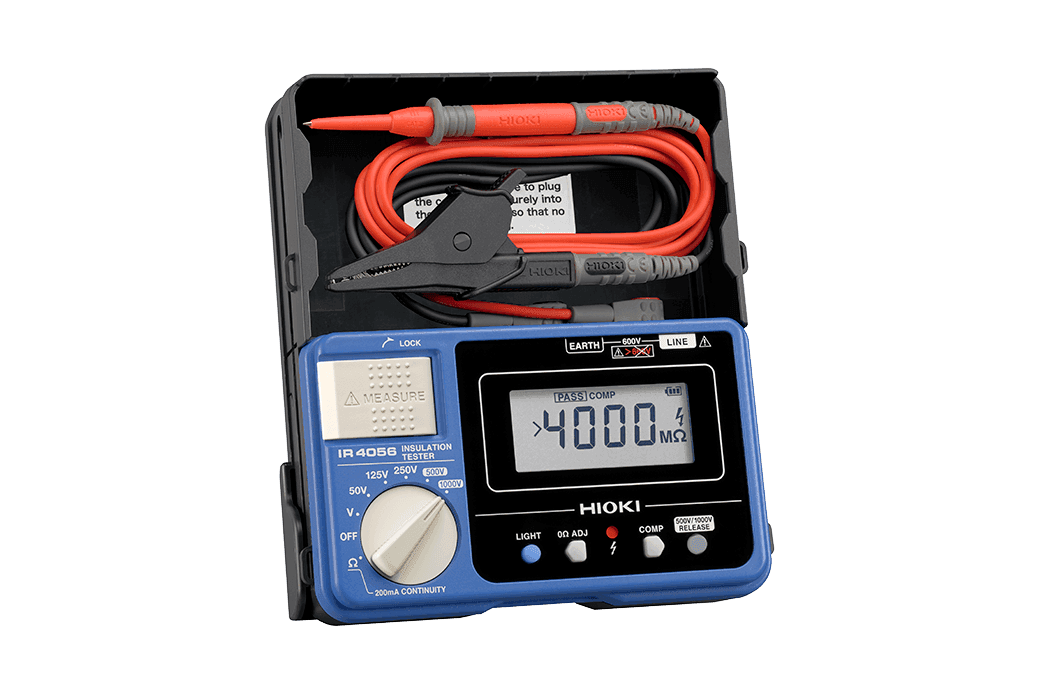

میگر 1000 ولت IR4056-20 برند HIOKI

میگر 1000 ولت IR4056-20 برند HIOKI

HIOKI IR4056-20 یک میگر دیجیتال یا تستر مقاومت عایقی حرفه‌ای از برند معتبر ژاپنی HIOKI است که برای اندازه‌گیری مقاومت عایقی تجهیزات و تأسیسات الکتریکی طراحی شده است.

این دستگاه یکی از مدل‌های پرکاربرد سری تسترهای عایقی HIOKI بوده و به دلیل برخورداری از 5 ولتاژ تست، اندازه‌گیری مقاومت عایقی تا 4000 مگااهم، اندازه‌گیری ولتاژ AC/DC، تست پیوستگی با جریان 200 میلی‌آمپر و قابلیت PASS/FAIL، گزینه‌ای مناسب برای برق‌کاران، تکنسین‌های تعمیر و نگهداری و صنایع مختلف محسوب می‌شود.

HIOKI IR4056-20 برای بررسی عایق تجهیزات مختلف مانند:

• کابل‌ها و سیم‌کشی
• تابلوهای برق
• موتورهای الکتریکی
• تجهیزات صنعتی
• تأسیسات برق ساختمان
• سیستم‌های خورشیدی
• تجهیزات الکتریکی

کاربرد دارد.

این دستگاه دارای طراحی مقاوم و قابل حمل بوده و برای استفاده در محیط‌های صنعتی و عملیات تعمیر و نگهداری طراحی شده است.

5 ولتاژ تست عایقی

یکی از مهم‌ترین ویژگی‌های HIOKI IR4056-20، برخورداری از 5 ولتاژ تست DC است.

ولتاژهای تست دستگاه عبارت‌اند از:

• 50 ولت DC
• 125 ولت DC
• 250 ولت DC
• 500 ولت DC
• 1000 ولت DC

این تنوع ولتاژ باعث می‌شود دستگاه برای تجهیزات و مدارهای مختلف قابل استفاده باشد.

کاربر می‌تواند با توجه به نوع تجهیز و ولتاژ کاری آن، ولتاژ تست مناسب را انتخاب کند.

اندازه‌گیری مقاومت عایقی تا 4000 مگااهم

HIOKI IR4056-20 قابلیت اندازه‌گیری مقاومت عایقی تا:

4000MΩ یا 4GΩ

را دارد.

حداکثر مقدار اندازه‌گیری در هر ولتاژ تست به شرح زیر است:

ولتاژ تست	حداکثر مقدار مقاومت
50V DC	100MΩ
125V DC	250MΩ
250V DC	500MΩ
500V DC	2000MΩ
1000V DC	4000MΩ

به همین دلیل، این دستگاه علاوه بر تست تجهیزات کم‌ولتاژ، برای بررسی عایق تجهیزات و مدارهایی که به ولتاژ تست بالاتر نیاز دارند نیز کاربرد دارد.

دقت اندازه‌گیری مقاومت عایقی

HIOKI IR4056-20 دارای دقت مناسبی برای اندازه‌گیری مقاومت عایقی است.

در محدوده مؤثر اصلی، دقت دستگاه برابر با:

±2% rdg. ±2 dgt.

است.

محدوده اندازه‌گیری مؤثر اصلی در ولتاژهای مختلف عبارت است از:

• 50 ولت: 0.200 تا 10.00 مگااهم
• 125 ولت: 0.200 تا 25.0 مگااهم
• 250 ولت: 0.200 تا 50.0 مگااهم
• 500 ولت: 0.200 تا 500 مگااهم
• 1000 ولت: 0.200 تا 1000 مگااهم

این دقت، IR4056-20 را به ابزاری مناسب برای تست‌های حرفه‌ای مقاومت عایقی تبدیل می‌کند.

جلوگیری از اعمال ناخواسته ولتاژ بالا

یکی از ویژگی‌های مهم این میگر، طراحی ایمن برای استفاده از ولتاژهای بالای تست است.

ولتاژهای:

500 ولت و 1000 ولت

به‌صورت محافظت‌شده انتخاب می‌شوند تا از اعمال ناخواسته ولتاژ بالا به تجهیزات جلوگیری شود.

این موضوع اهمیت زیادی دارد؛ زیرا اعمال اشتباه ولتاژ تست بالا به تجهیزات حساس می‌تواند باعث آسیب دیدن آن‌ها شود.

در طراحی HIOKI IR4056-20 برای فعال‌سازی ولتاژهای بالاتر، سیستم حفاظتی در نظر گرفته شده است تا احتمال انتخاب تصادفی ولتاژ بالا کاهش پیدا کند.

نمایش دیجیتال پایدار و خوانا

HIOKI IR4056-20 دارای نمایشگر دیجیتال:

FSTN LCD

است.

نمایشگر دستگاه دارای نور پس‌زمینه بوده و امکان مشاهده مقادیر اندازه‌گیری را در محیط‌های کم‌نور مانند:

• تابلوهای برق
• اتاق‌های تأسیسات
• محیط‌های صنعتی
• مکان‌های تاریک

آسان‌تر می‌کند.

یکی از ویژگی‌های مهم این دستگاه، پایداری مناسب نمایش مقادیر اندازه‌گیری است.

در اندازه‌گیری کابل‌های طولانی و تجهیزات صنعتی، نویزهای الکتریکی می‌توانند باعث ناپایداری مقدار اندازه‌گیری شوند.

HIOKI در طراحی این دستگاه تلاش کرده است تا مقدار اندازه‌گیری با پایداری مناسبی نمایش داده شود و خواندن نتیجه برای کاربر آسان‌تر باشد.

قابلیت Comparator و نمایش PASS / FAIL

یکی از قابلیت‌های کاربردی HIOKI IR4056-20، وجود:

Comparator

است.

کاربر می‌تواند مقدار مرجع یا محدوده مورد نظر را تعیین کند و دستگاه نتیجه اندازه‌گیری را با مقدار تعیین‌شده مقایسه کند.

نتیجه بررسی به‌صورت:

PASS

یا

FAIL

نمایش داده می‌شود.

این قابلیت برای کاربرانی که تعداد زیادی نقطه یا تجهیز را بررسی می‌کنند بسیار کاربردی است.

برای مثال در بازرسی:

• تابلوهای برق
• کابل‌ها
• تجهیزات صنعتی
• تأسیسات ساختمانی

می‌توان مقدار مرجع تعیین کرد و وضعیت هر نقطه را سریع‌تر بررسی نمود.

هشدار صوتی و نوری PASS / FAIL

نتیجه Comparator علاوه بر نمایش روی صفحه، با هشدارهای صوتی و نوری نیز مشخص می‌شود.

در حالت PASS، دستگاه وضعیت مناسب را اعلام می‌کند و در حالت FAIL، هشدار متفاوتی به کاربر داده می‌شود.

این ویژگی باعث افزایش سرعت کار می‌شود؛ زیرا کاربر همیشه نیاز ندارد با دقت به نمایشگر نگاه کند.

این قابلیت به‌خصوص در زمان تست تعداد زیادی نقطه اندازه‌گیری بسیار مفید است.

سرعت پاسخ مناسب

HIOKI IR4056-20 دارای سرعت پاسخ مناسبی است.

زمان پاسخ برای تصمیم‌گیری PASS/FAIL حدود:

0.8 ثانیه

است.

این سرعت باعث می‌شود دستگاه برای تست‌های متوالی و عملیات بازرسی دوره‌ای گزینه مناسبی باشد.

اندازه‌گیری ولتاژ AC و DC

HIOKI IR4056-20 علاوه بر تست مقاومت عایقی، قابلیت اندازه‌گیری ولتاژ:

AC و DC

را نیز دارد.

این قابلیت یکی از مزیت‌های مهم دستگاه محسوب می‌شود.

وجود ولتاژ در مدار قبل از انجام تست مقاومت عایقی اهمیت زیادی دارد.

به همین دلیل، دستگاه می‌تواند برای بررسی ولتاژ مدار نیز مورد استفاده قرار گیرد.

اندازه‌گیری ولتاژ DC

محدوده اندازه‌گیری ولتاژ DC دستگاه تا:

600V DC

است.

دستگاه دارای 4 محدوده اندازه‌گیری ولتاژ DC بوده و حداقل رزولوشن آن در پایین‌ترین رنج:

0.001V

است.

دقت اندازه‌گیری ولتاژ DC:

±1.3% rdg. ±4 dgt.

است.

اندازه‌گیری ولتاژ AC

HIOKI IR4056-20 قابلیت اندازه‌گیری ولتاژ AC را نیز دارد.

محدوده اندازه‌گیری ولتاژ AC تا:

600V AC

است.

دستگاه برای فرکانس:

50/60Hz

طراحی شده است.

دقت اندازه‌گیری ولتاژ AC برابر با:

±2.3% rdg. ±8 dgt.

است.

وجود قابلیت اندازه‌گیری AC/DC، استفاده از این دستگاه را در سیستم‌های مختلف آسان‌تر می‌کند.

تشخیص خودکار AC و DC

یکی از قابلیت‌های کاربردی دستگاه:

Automatic DC/AC Detection

است.

دستگاه می‌تواند نوع ولتاژ را تشخیص دهد.

این ویژگی به کاربر کمک می‌کند تا هنگام بررسی مدار، وضعیت ولتاژ موجود را سریع‌تر تشخیص دهد.

قابلیت اندازه‌گیری ولتاژ DC، این دستگاه را برای کاربردهایی مانند:

• سیستم‌های خورشیدی
• تجهیزات DC
• خودروهای برقی
• خودروهای هیبریدی

نیز کاربردی می‌کند.

هشدار وجود ولتاژ در مدار

یکی از نکات مهم هنگام استفاده از میگر، اطمینان از نبود ولتاژ خطرناک روی مدار مورد آزمایش است.

HIOKI IR4056-20 دارای قابلیت:

Live Circuit Indicator

است.

در صورت وجود ولتاژ روی مدار، دستگاه وضعیت مدار را به کاربر اعلام می‌کند.

این ویژگی باعث افزایش ایمنی کاربر شده و به جلوگیری از انجام تست نامناسب روی مدار دارای ولتاژ کمک می‌کند.

تخلیه خودکار بار الکتریکی

پس از انجام تست مقاومت عایقی، ممکن است در تجهیزات مورد آزمایش بار الکتریکی باقی بماند.

HIOKI IR4056-20 دارای قابلیت:

Automatic Electric Discharge

یا تخلیه خودکار الکتریکی است.

پس از پایان اندازه‌گیری، دستگاه به تخلیه بار باقی‌مانده کمک می‌کند.

این قابلیت از نظر ایمنی اهمیت زیادی داشته و یکی از ویژگی‌های مهم میگرهای حرفه‌ای محسوب می‌شود.

تست پیوستگی با جریان 200 میلی‌آمپر

علاوه بر اندازه‌گیری مقاومت عایقی، HIOKI IR4056-20 دارای قابلیت اندازه‌گیری مقاومت پایین و تست پیوستگی است.

این عملکرد برای بررسی:

• سیم ارت
• هادی حفاظتی
• اتصال زمین
• پیوستگی سیم‌ها
• اتصالات الکتریکی

کاربرد دارد.

دستگاه برای تست پیوستگی از جریان تست:

200mA یا بیشتر

در مقاومت‌های پایین استفاده می‌کند.

این ویژگی برای بررسی هادی‌های حفاظتی و سیم‌های ارت بسیار کاربردی است.

محدوده اندازه‌گیری مقاومت پایین

محدوده اندازه‌گیری مقاومت پایین دستگاه شامل 3 رنج است:

• 10Ω
• 100Ω
• 1000Ω

حداقل رزولوشن در رنج 10 اهم:

0.01Ω

است.

دقت پایه اندازه‌گیری مقاومت پایین:

±3% rdg. ±2 dgt.

است.

این قابلیت باعث می‌شود IR4056-20 علاوه بر یک میگر، برای بررسی پیوستگی و مقاومت سیم‌های حفاظتی نیز ابزار کاربردی باشد.

طراحی مقاوم و مناسب محیط صنعتی

HIOKI IR4056-20 برای استفاده در محیط‌های صنعتی و کارگاهی طراحی شده است.

یکی از ویژگی‌های مهم بدنه دستگاه، مقاومت آن در برابر سقوط از ارتفاع:

1 متر روی بتن

است.

این ویژگی برای استفاده تکنسین‌ها و تعمیرکارانی که در محیط‌های صنعتی فعالیت می‌کنند اهمیت زیادی دارد.

بدنه دستگاه همچنین دارای طراحی مقاوم و مناسب حمل‌ونقل است.

کیف محافظ یکپارچه

این دستگاه دارای طراحی یکپارچه با محفظه و کیف محافظ است.

امکان نگهداری:

• پراب‌ها
• کابل‌های اندازه‌گیری
• لوازم جانبی

در مجموعه دستگاه فراهم شده است.

این طراحی باعث می‌شود حمل دستگاه آسان‌تر شده و تجهیزات اندازه‌گیری مرتب‌تر نگهداری شوند.

کاربری آسان

HIOKI IR4056-20 دارای طراحی ساده و کاربردی است.

کلید و سیستم اندازه‌گیری دستگاه به شکلی طراحی شده که کاربر بتواند عملیات اندازه‌گیری را به‌راحتی انجام دهد.

سوئیچ اندازه‌گیری قابلیت انجام:

• اندازه‌گیری تک‌مرحله‌ای
• اندازه‌گیری پیوسته

را فراهم می‌کند.

این موضوع در تست‌های مختلف می‌تو
