- HIOKI FT6380-50 یک ارت سنج کلمپی حرفهای از برند معتبر ژاپنی HIOKI است که برای اندازهگیری مقاومت سیستمهای اتصال زمین چندنقطهای طراحی شده است. این دستگاه با نام CLAMP ON EARTH TESTER شناخته میشود و یکی از مهمترین مزایای آن، امکان اندازهگیری مقاومت ارت بدون نیاز به جدا کردن سیم ارت از سیستم است. در بسیاری از روشهای سنتی اندازهگیری مقاومت زمین، لازم است سیم ارت از سیستم جدا شده و از الکترودهای کمکی استفاده شود. این روش میتواند زمانبر باشد و در برخی تأسیسات، جدا کردن سیم ارت نیز دشوار یا حتی نامناسب باشد.
مشخصات فنی برای این محصول ثبت نشده است.
توضیحات محصول

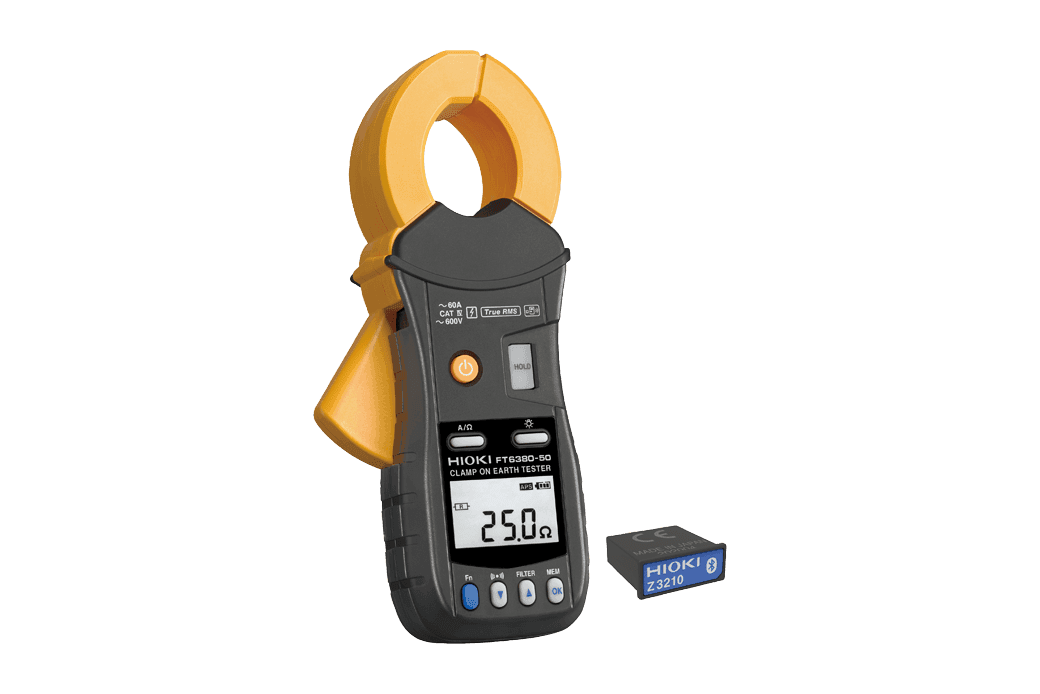

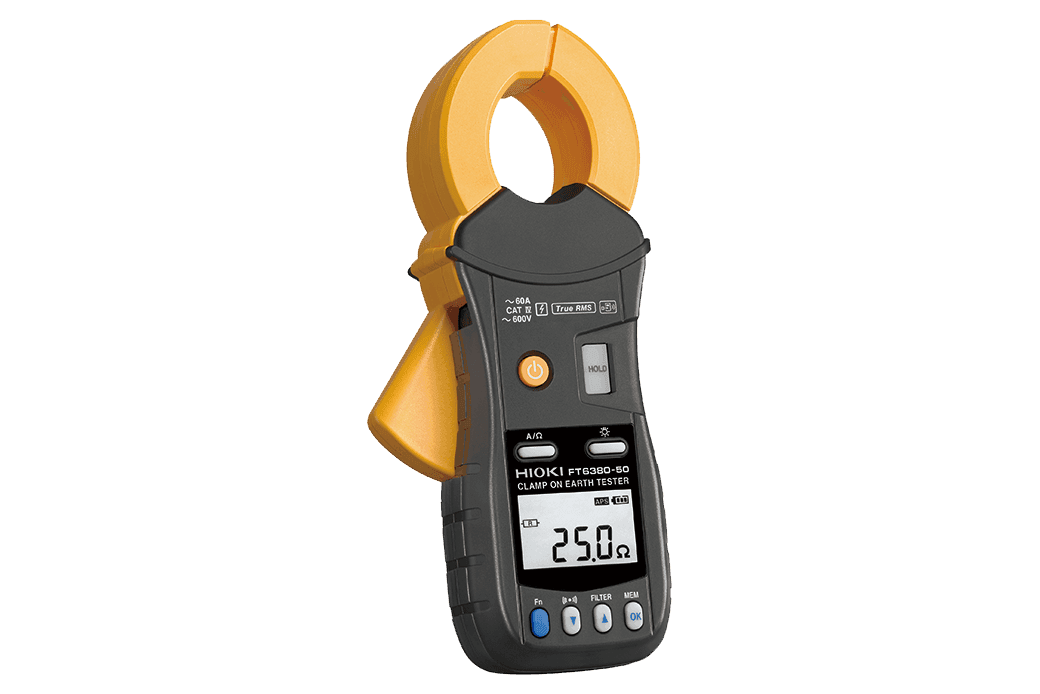

ارت سنج کلمپی FT6380-50 برند HIOKI
HIOKI FT6380-50 یک ارت سنج کلمپی حرفهای از برند معتبر ژاپنی HIOKI است که برای اندازهگیری مقاومت سیستمهای اتصال زمین چندنقطهای طراحی شده است. این دستگاه با نام CLAMP ON EARTH TESTER شناخته میشود و یکی از مهمترین مزایای آن، امکان اندازهگیری مقاومت ارت بدون نیاز به جدا کردن سیم ارت از سیستم است.
در بسیاری از روشهای سنتی اندازهگیری مقاومت زمین، لازم است سیم ارت از سیستم جدا شده و از الکترودهای کمکی استفاده شود. این روش میتواند زمانبر باشد و در برخی تأسیسات، جدا کردن سیم ارت نیز دشوار یا حتی نامناسب باشد.
اما HIOKI FT6380-50 با استفاده از روش اندازهگیری کلمپی، امکان بررسی مقاومت ارت را تنها با قرار دادن فک دستگاه دور سیم ارت فراهم میکند.
بنابراین در سیستمهای مناسب، نیازی به:
- جدا کردن سیم ارت
- قطع سیستم اتصال زمین
- استفاده از میخ یا الکترود کمکی زمین
وجود ندارد.
این ویژگی باعث میشود عملیات اندازهگیری مقاومت ارت سریعتر، سادهتر و کاربردیتر انجام شود.
HIOKI FT6380-50 علاوه بر اندازهگیری مقاومت زمین، قابلیت اندازهگیری جریان AC به روش True RMS را نیز دارد. این دستگاه میتواند جریانهای بسیار پایین در حد میلیآمپر را اندازهگیری کند و برای بررسی جریان نشتی نیز کاربرد داشته باشد. همچنین قابلیت اندازهگیری جریان AC تا:
60 آمپر
را دارد.
یکی از ویژگیهای مهم این مدل، طراحی بسیار باریک فک یا سنسور آن است. طراحی Super Slim Jaw باعث میشود کاربر بتواند دستگاه را در محلهایی که فضای کافی برای استفاده از کلمپهای معمولی وجود ندارد نیز راحتتر روی سیم ارت قرار دهد.
حداکثر قطر هادی قابل اندازهگیری:
32 میلیمتر
است.
رنج اندازهگیری مقاومت ارت این دستگاه از:
0.02 اهم تا 1600 اهم
است و در پایینترین رنج، رزولوشن:
0.01 اهم
را ارائه میدهد.
HIOKI FT6380-50 همچنین دارای حافظه داخلی برای ذخیره:
2000 داده اندازهگیری
است.
کاربر میتواند اطلاعات اندازهگیریشده را ذخیره کرده و بعداً بررسی کند.
یکی دیگر از قابلیتهای مهم این مدل، امکان استفاده از آداپتور بیسیم Z3210 است. با نصب Z3210، دستگاه قابلیت ارتباط بیسیم با گوشی هوشمند یا تبلت را پیدا میکند و اطلاعات میتوانند با استفاده از نرمافزار GENNECT Cross منتقل و مدیریت شوند.
البته باید توجه داشت که در مدل:
FT6380-50
آداپتور Z3210 بهصورت استاندارد همراه دستگاه نیست و بهصورت جداگانه قابل تهیه است.
در مجموع، HIOKI FT6380-50 یک ارت سنج کلمپی حرفهای، دقیق و سریع برای سیستمهای اتصال زمین چندنقطهای است که علاوه بر اندازهگیری مقاومت ارت، قابلیت اندازهگیری جریان AC و جریانهای بسیار پایین را نیز ارائه میدهد و به دلیل طراحی باریک فک، حافظه داخلی، رده ایمنی CAT IV 600V و قابلیت ارتباط بیسیم اختیاری، انتخابی بسیار مناسب برای تکنسینهای برق، واحدهای تعمیر و نگهداری و صنایع مختلف محسوب میشود.
مهمترین ویژگیهای ارت سنج کلمپی HIOKI FT6380-50
- ارت سنج کلمپی حرفهای
- محصول برند معتبر ژاپنی HIOKI
- مدل FT6380-50
- اندازهگیری مقاومت ارت بدون جدا کردن سیم ارت
- عدم نیاز به الکترود کمکی زمین
- مناسب سیستمهای اتصال زمین چندنقطهای
- Multi-grounded Systems
- اندازهگیری مقاومت ارت از 0.02 تا 1600 اهم
- رزولوشن 0.01 اهم در رنج پایین
- دقت مناسب در اندازهگیری مقاومت زمین
- طراحی بسیار باریک فک
- Super Slim Jaw
- مناسب استفاده در فضاهای محدود
- حداکثر قطر هادی 32 میلیمتر
- اندازهگیری جریان AC تا 60 آمپر
- اندازهگیری جریان به روش True RMS
- اندازهگیری جریانهای پایین با رزولوشن 0.01 میلیآمپر
- مناسب بررسی جریان نشتی
- قابلیت اندازهگیری جریان بار
- حافظه داخلی برای ذخیره 2000 داده
- مجهز به Data Hold
- دارای نور پسزمینه نمایشگر
- مجهز به Filter
- دارای Auto Power Save
- مجهز به سیستم هشدار HI/LO
- هشدار صوتی در صورت عبور مقدار از حد تعیینشده
- قابلیت اتصال بیسیم با آداپتور Z3210
- پشتیبانی از نرمافزار GENNECT Cross با Z3210
- امکان انتقال داده به گوشی و تبلت با تجهیزات اختیاری
- قابلیت بررسی هارمونیک جریان با Z3210
- نمایش هارمونیک تا مرتبه 30 با استفاده از GENNECT Cross
- نمایشگر LCD
- Auto Range
- رده ایمنی CAT IV 600V
- حداکثر جریان ورودی 100 آمپر بهصورت پیوسته
- امکان تحمل 200 آمپر AC برای مدت کوتاه
- تغذیه با 2 باتری AA
- زمان کارکرد تقریبی تا 40 ساعت
- دارای کیف حمل
- دارای Resistance Check Loop
- دارای استاندارد IP40 با فک بسته
مشخصات فنی ارت سنج کلمپی HIOKI FT6380-50
| مشخصه | مقدار |
|---|---|
| برند | HIOKI |
| مدل | FT6380-50 |
| نوع دستگاه | ارت سنج کلمپی |
| نام محصول | CLAMP ON EARTH TESTER |
| کاربرد اصلی | اندازهگیری مقاومت ارت در سیستمهای چندنقطهای |
| روش اندازهگیری | Clamp-on |
| محدوده مقاومت ارت | 0.02Ω تا 1600Ω |
| تعداد رنج مقاومت | 10 رنج |
| حداقل رزولوشن مقاومت | 0.01Ω |
| دقت پایه مقاومت | ±1.5% rdg. ±0.02Ω |
| محدوده جریان AC | 20.00mA تا 60.0A |
| تعداد رنج جریان | 5 رنج |
| حداقل رزولوشن جریان | 0.01mA |
| روش اندازهگیری جریان | True RMS |
| فرکانس جریان | 30 تا 400Hz |
| حداکثر جریان ورودی پیوسته | 100A AC |
| حداکثر جریان کوتاهمدت | 200A AC تا 2 دقیقه |
| حافظه داخلی | 2000 داده |
| نمایشگر | LCD |
| ظرفیت نمایشگر | 2000 Count |
| انتخاب رنج | Auto Range |
| Data Hold | دارد |
| Backlight | دارد |
| Filter | دارد |
| Alarm | HI / LO |
| خاموشی خودکار | دارد |
| قطر حداکثر هادی | 32mm |
| منبع تغذیه | 2 × LR6 AA |
| زمان کارکرد | حدود 40 ساعت |
| درجه حفاظت | IP40 با فک بسته |
| رده ایمنی | CAT IV 600V |
| ابعاد | 73 × 218 × 43mm |
| وزن | حدود 620g |
| ارتباط بیسیم | با Z3210 اختیاری |
ارت سنج کلمپی چیست؟
ارت سنج کلمپی دستگاهی است که برای اندازهگیری مقاومت سیستم اتصال زمین، بدون نیاز به قطع کردن سیم ارت طراحی شده است.
در این روش، فک دستگاه دور سیم ارت قرار میگیرد.
دستگاه با استفاده از سیستم اندازهگیری داخلی خود، مقاومت حلقه سیستم را محاسبه کرده و مقدار مورد نظر را نمایش میدهد.
مزیت اصلی این روش:
سرعت بالای اندازهگیری و عدم نیاز به جدا کردن سیم ارت
است.
این موضوع در محیطهای صنعتی و تأسیسات بزرگ اهمیت زیادی دارد.
اندازهگیری مقاومت ارت بدون جدا کردن سیم زمین
یکی از مهمترین مزیتهای HIOKI FT6380-50 این است که برای انجام اندازهگیری، نیازی به جدا کردن سیم ارت از سیستم ندارد.
کاربر کافی است:
- دستگاه را روشن کند.
- فک کلمپی را باز کند.
- فک دستگاه را دور سیم ارت قرار دهد.
- اندازهگیری را انجام دهد.
این روش باعث میشود عملیات اندازهگیری بسیار سریعتر از روشهای سنتی انجام شود.
در بسیاری از محیطهای کاری، جدا کردن سیم ارت میتواند باعث:
- اتلاف زمان
- پیچیدگی عملیات
- اختلال در سیستم
- دشواری دسترسی
شود.
به همین دلیل ارت سنجهای کلمپی در کاربردهای مناسب، ابزار بسیار کاربردی محسوب میشوند.
نکته مهم: مناسب سیستمهای Multi-grounded
یکی از مهمترین نکاتی که هنگام استفاده از HIOKI FT6380-50 باید به آن توجه شود این است که این دستگاه برای:
سیستمهای اتصال زمین چندنقطهای یا Multi-grounded Systems
طراحی شده است.
بنابراین نباید عملکرد این دستگاه را با روش اندازهگیری ارت در سیستمهای تکنقطهای یکسان در نظر گرفت.
در سیستمهای چندنقطهای، وجود مسیرهای موازی اتصال زمین، امکان اندازهگیری با روش کلمپی را فراهم میکند.
طبق اصل اندازهگیری دستگاه، هرچه تعداد نقاط اتصال زمین مناسب در سیستم بیشتر باشد، اندازهگیری میتواند شرایط مناسبتری داشته باشد.
بنابراین پیش از استفاده از روش کلمپی، باید نوع سیستم اتصال زمین و مناسب بودن روش اندازهگیری بررسی شود.
روش اندازهگیری مقاومت در HIOKI FT6380-50
HIOKI FT6380-50 دارای دو هسته داخلی است.
این دستگاه با استفاده از این دو هسته:
- یک ولتاژ به مدار القا میکند.
- جریان حاصل را اندازهگیری میکند.
سپس با توجه به ولتاژ تعریفشده و جریان اندازهگیریشده، مقاومت کل حلقه مدار محاسبه میشود.
این ساختار، اساس عملکرد ارت سنجهای کلمپی در سیستمهای چندنقطهای است.
اندازهگیری مقاومت ارت از 0.02 تا 1600 اهم
HIOKI FT6380-50 دارای محدوده اندازهگیری گستردهای برای مقاومت ارت است.
حداقل محدوده اندازهگیری:
0.02Ω
و حداکثر محدوده:
1600Ω
است.
این دستگاه دارای 10 رنج اندازهگیری مقاومت است.
رنجهای اصلی شامل:
- 0.20Ω
- 2.00Ω
- 20.00Ω
- 50.0Ω
- 100.0Ω
- 200.0Ω
- 400Ω
- 600Ω
- 1200Ω
- 1600Ω
هستند.
این محدوده گسترده باعث میشود دستگاه بتواند برای بررسی سیستمهای مختلف اتصال زمین مورد استفاده قرار گیرد.
رزولوشن 0.01 اهم
یکی از مهمترین ویژگیهای FT6380-50، رزولوشن:
0.01Ω
در رنجهای پایین مقاومت است.
این ویژگی برای بررسی مقاومتهای پایین اهمیت زیادی دارد.
رنج 0.20 اهم دارای رزولوشن:
0.01Ω
است.
رنج 2.00 اهم نیز رزولوشن:
0.01Ω
دارد.
بنابراین دستگاه میتواند تغییرات کوچک مقاومت را در محدودههای پایین نمایش دهد.
دقت اندازهگیری مقاومت زمین
در رنجهای پایین، دقت اندازهگیری دستگاه بسیار مناسب است.
برای مثال:
رنج 0.20Ω
دقت:
±1.5% rdg. ±0.02Ω
رنج 2.00Ω
دقت:
±1.5% rdg. ±0.02Ω
رنج 20.00Ω
دقت:
±1.5% rdg. ±0.05Ω
است.
این دقت مناسب باعث میشود FT6380-50 برای اندازهگیری حرفهای مقاومت اتصال زمین گزینهای قابل اعتماد باشد.
رنجهای مقاومت HIOKI FT6380-50
دستگاه دارای رنجهای زیر است:
0.20Ω
رزولوشن:
0.01Ω
دقت:
±1.5% rdg. ±0.02Ω
2.00Ω
رزولوشن:
0.01Ω
دقت:
±1.5% rdg. ±0.02Ω
20.00Ω
رزولوشن:
0.01Ω
دقت:
±1.5% rdg. ±0.05Ω
50.0Ω
رزولوشن:
0.1Ω
دقت:
±1.5% rdg. ±0.1Ω
100.0Ω
رزولوشن:
0.1Ω
دقت:
±1.5% rdg. ±0.5Ω
200.0Ω
رزولوشن:
0.2Ω
دقت:
±3.0% rdg. ±1.0Ω
400Ω
رزولوشن:
1Ω
600Ω
رزولوشن:
2Ω
1200Ω
رزولوشن:
10Ω
1600Ω
رزولوشن:
20Ω
اندازهگیری جریان AC تا 60 آمپر
HIOKI FT6380-50 تنها یک ارت سنج نیست.
این دستگاه قابلیت اندازهگیری:
جریان AC
را نیز دارد.
محدوده اندازهگیری جریان:
20.00mA تا 60.0A
است.
این ویژگی باعث میشود دستگاه بتواند علاوه بر بررسی مقاومت زمین، برای بررسی جریان عبوری از هادی نیز مورد استفاده قرار گیرد.
اندازهگیری جریان True RMS
یکی از ویژگیهای مهم FT6380-50، اندازهگیری جریان به روش:
True RMS
است.
اندازهگیری True RMS برای اندازهگیری دقیقتر جریان AC اهمیت زیادی دارد.
این ویژگی بهخصوص در محیطهای صنعتی که شکل موج جریان همیشه کاملاً سینوسی نیست، کاربرد دارد.
دستگاه میتواند جریان AC را در محدوده فرکانسی:
30 تا 400 هرتز
اندازهگیری کند.
اندازهگیری جریانهای بسیار پایین
HIOKI FT6380-50 دارای رنج:
20.00mA
است.
رزولوشن این رنج:
0.01mA
است.
این رزولوشن بالا باعث میشود دستگاه بتواند جریانهای بسیار پایین را نیز اندازهگیری کند.
این قابلیت میتواند برای بررسی:
- جریان نشتی
- جریانهای کم
- وضعیت سیستمهای الکتریکی
کاربرد داشته باشد.
اندازهگیری جریان نشتی
وجود رنج میلیآمپر با رزولوشن:
0.01mA
یکی از ویژگیهای مهم FT6380-50 است.
جریانهای بسیار پایین میتوانند در بررسی وضعیت برخی سیستمها اهمیت داشته باشند.
این دستگاه میتواند جریانهای پایین در حد میلیآمپر را اندازهگیری کند و در کنار قابلیت اندازهگیری مقاومت ارت، یک ابزار چندمنظوره برای تکنسینهای برق محسوب شود.
اندازهگیری جریان بار تا 60 آمپر
حداکثر رنج اندازهگیری جریان دستگاه:
60.0A AC
است.
بنابراین FT6380-50 علاوه بر جریانهای پایین، امکان اندازهگیری جریانهای بالاتر را نیز فراهم میکند.
رنجهای اندازهگیری جریان شامل:
- 20.00mA
- 200.0mA
- 2.000A
- 20.00A
- 60.0A
هستند.
این محدوده باعث میشود دستگاه طیف وسیعی از جریانهای AC را پوشش دهد.
حداکثر جریان قابل تحمل
در بخش اندازهگیری جریان، حداکثر جریان ورودی پیوسته دستگاه:
100A AC
است.
همچنین دستگاه میتواند:
200A AC
را برای مدت:
2 دقیقه یا کمتر
در شرایط مشخصشده تحمل کند.
بنابراین هنگام اندازهگیری جریان باید همواره به محدودههای مجاز دستگاه توجه شود.
فک باریک Super Slim Jaw
یکی از ویژگیهای ظاهری و کاربردی مهم HIOKI FT6380-50، طراحی:
Super Slim Jaw
است.
فک دستگاه بهصورت باریک طراحی شده تا کاربر بتواند در محلهایی که فضای کمی وجود دارد نیز راحتتر سیم ارت را داخل کلمپ قرار دهد.
در بسیاری از تابلوها و تأسیسات، سیمهای ارت نزدیک به یکدیگر قرار گرفتهاند.
استفاده از یک کلمپ بزرگ در چنین شرایطی میتواند دشوار باشد.
طراحی باریک FT6380-50 این مشکل را تا حد زیادی کاهش میدهد.
قابلیت کلمپ در باریکترین محل
طراحی سنسور FT6380-50 بهگونهای است که میتواند در نقاط باریکتر نیز روی هادی قرار گیرد.
این ویژگی برای استفاده در:
- تابلوهای برق
- تجهیزات صنعتی
- تأسیسات برق
- سیستمهای اتصال زمین
- محلهای با فضای محدود
بسیار کاربردی است.
حداکثر قطر هادی 32 میلیمتر
حداکثر قطر هادی قابل اندازهگیری:
32 میلیمتر
است.
این مقدار باعث میشود دستگاه بتواند روی بسیاری از سیمها و هادیهای ارت مورد استفاده در محیطهای صنعتی و تأسیساتی قرار گیرد.
حافظه داخلی برای 2000 داده
HIOKI FT6380-50 دارای حافظه داخلی با ظرفیت:
2000 داده اندازهگیری
است.
این قابلیت برای کاربرانی که نیاز دارند تعداد زیادی اندازهگیری انجام دهند، بسیار کاربردی است.
کاربر میتواند دادهها را:
- ذخیره کند.
- بعداً مشاهده کند.
- بررسی کند.
- برای گزارشگیری استفاده کند.
این ویژگی برای پروژههای تعمیر و نگهداری و بازرسیهای دورهای اهمیت زیادی دارد.
Data Hold
دستگاه دارای قابلیت:
Data Hold
است.
با استفاده از این قابلیت، مقدار اندازهگیریشده میتواند روی نمایشگر نگه داشته شود.
این ویژگی زمانی کاربرد دارد که:
- فضای خواندن نمایشگر محدود باشد.
- کاربر پس از اندازهگیری نیاز به مشاهده مقدار داشته باشد.
- محل اندازهگیری دسترسی دشواری داشته باشد.
نور پسزمینه نمایشگر
HIOKI FT6380-50 دارای:
Backlight
است.
نور پسزمینه نمایشگر باعث میشود کاربر بتواند مقدار اندازهگیری را در محیطهای تاریک بهتر مشاهده کند.
این ویژگی برای استفاده در:
- تابلو برق
- موتورخانه
- محیطهای صنعتی
- فضاهای کمنور
بسیار کاربردی است.
قابلیت Filter
HIOKI FT6380-50 دارای قابلیت:
Filter
است.
فیلتر جریان دارای فرکانس قطع تقریبی:
180Hz ±30Hz
است.
استفاده از فیلتر میتواند در شرایط مناسب به کاهش تأثیر مؤلفههای ناخواسته کمک کند.
این قابلیت در محیطهای صنعتی اهمیت دارد.
سیستم هشدار HI / LO
یکی دیگر از ویژگیهای مهم HIOKI FT6380-50، سیستم:
HI / LO Alarm
است.
کاربر میتواند محدوده هشدار را برای اندازهگیری:
- مقاومت
- جریان
تنظیم کند.
اگر مقدار اندازهگیریشده کمتر یا بیشتر از حد تعیینشده باشد، دستگاه هشدار صوتی تولید میکند.
این قابلیت برای بازرسیهای سریع و تکراری بسیار کاربردی است.
هشدار مقاومت ارت
در بخش مقاومت، محدوده هشدار قابل تنظیم از:
0.02Ω تا 1600Ω
است.
کاربر میتواند با توجه به نیاز پروژه، محدوده مناسب را مشخص کند.
در صورت عبور مقدار از حد تعیینشده، دستگاه هشدار میدهد.
هشدار جریان
در بخش اندازهگیری جریان نیز امکان تنظیم هشدار وجود دارد.
محدوده هشدار جریان شامل:
0.05mA تا 200.0mA
و:
0.201A تا 60.0A
است.
این قابلیت برای بررسی سریع جریانها بسیار مفید است.
ارتباط بیسیم با Z3210
یکی از قابلیتهای پیشرفته HIOKI FT6380-50، امکان استفاده از:
Wireless Adapter Z3210
است.
Z3210 یک آداپتور اختیاری است که به دستگاه متصل میشود.
پس از نصب این آداپتور، قابلیت ارتباط بیسیم فراهم میشود.
نکته مهم:
Z3210 بهصورت استاندارد همراه مدل FT6380-50 نیست و باید جداگانه تهیه شود.
اتصال به گوشی و تبلت
با نصب Z3210، امکان انتقال دادهها به:
- گوشی هوشمند
- تبلت
فراهم میشود.
این ارتباط با استفاده از نرمافزار:
GENNECT Cross
انجام میشود.
GENNECT Cross نرمافزار اختصاصی HIOKI برای مدیریت دادههای تجهیزات سازگار است.
GENNECT Cross
با استفاده از Z3210 و نرمافزار GENNECT Cross، کاربر میتواند اطلاعات اندازهگیری را راحتتر مدیریت کند.
از جمله قابلیتهای کاربردی:
- انتقال اطلاعات اندازهگیری
- مشاهده دادهها
- مدیریت اطلاعات
- کمک به ثبت گزارش
- بررسی اطلاعات در گوشی یا تبلت
است.
این ویژگی برای تکنسینهای تعمیر و نگهداری و پروژههایی که نیاز به مستندسازی دارند، بسیار کاربردی است.
انتقال داده به Excel
یکی از کاربردهای ارتباط بیسیم، سادهتر شدن ثبت و انتقال اطلاعات اندازهگیری است.
با تجهیزات و نرمافزار سازگار HIOKI، اطلاعات اندازهگیری میتوانند برای مدیریت بهتر دادهها استفاده شوند.
این قابلیت میتواند احتمال خطاهای ناشی از ثبت دستی اطلاعات را کاهش دهد.
بررسی هارمونیک جریان با Z3210
در صورت استفاده از آداپتور:
Z3210
قابلیتهای بیشتری در ارتباط با تحلیل جریان فراهم میشود.
اطلاعات مربوط به:
- هارمونیکهای جریان تا مرتبه 30
- Content Factor
- Total Harmonic Distortion Ratio
میتواند با نرمافزار GENNECT Cross بررسی شود.
این قابلیت برای بررسی دقیقتر شرایط جریان در سیستمهای الکتریکی میتواند کاربردی باشد.
نمایشگر LCD
HIOKI FT6380-50 دارای نمایشگر:
LCD
است.
حداکثر ظرفیت نمایش:
2000 Count
است.
سرعت بهروزرسانی نمایشگر تقریباً:
2 بار در ثانیه
است.
نمایشگر دیجیتال خواندن مقادیر اندازهگیری را ساده و سریع میکند.
Auto Range
دستگاه دارای:
Auto Range
است.
این ویژگی باعث میشود انتخاب رنج اندازهگیری بهصورت خودکار انجام شود.
در نتیجه کاربر برای بسیاری از اندازهگیریها نیازی به انتخاب دستی رنج ندارد.
این موضوع باعث افزایش سرعت و راحتی استفاده از دستگاه میشود.
خاموشی خودکار
HIOKI FT6380-50 دارای:
Auto Power Save
است.
دستگاه تقریباً:
5 دقیقه پس از آخرین عملیات کلید
بهصورت خودکار خاموش میشود.
این قابلیت باعث کاهش مصرف باتری میشود.
تغذیه با دو باتری AA
منبع تغذیه دستگاه:
2 عدد باتری آلکالاین AA یا LR6
است.
استفاده از باتریهای AA باعث میشود تهیه و تعویض باتری دستگاه آسان باشد.
زمان کارکرد تا 40 ساعت
زمان کارکرد تقریبی دستگاه بدون استفاده از آداپتور Z3210:
حدود 40 ساعت
است.
این مقدار بر اساس شرایط مشخصشده توسط HIOKI و اندازهگیری 25 اهم با نور پسزمینه خاموش اعلام شده است.
در صورت نصب Z3210 و استفاده از ارتباط بیسیم، زمان کارکرد تقریبی:
35 ساعت
است.
درجه حفاظت IP40
HIOKI FT6380-50 دارای درجه حفاظت:
IP40
است.
این مشخصه در شرایط:
بسته بودن فک دستگاه
اعلام شده است.
بنابراین دستگاه دارای درجه حفاظت IP40 مطابق EN60529 در حالت بسته بودن فک است.
رده ایمنی CAT IV 600V
یکی از ویژگیهای مهم HIOKI FT6380-50، رده ایمنی:
CAT IV 600V
است.
این رده ایمنی باعث میشود دستگاه در محدوده شرایط تعیینشده توسط سازنده برای کاربردهای حرفهای برق مناسب باشد.
همچنین حداکثر ولتاژ نامی نسبت به زمین:
600VAC CAT IV
اعلام شده است.
میزان اضافه ولتاژ گذرای پیشبینیشده:
8000V
است.
هنگام انجام اندازهگیریهای الکتریکی، رعایت کامل اصول ایمنی ضروری است.
مناسب برای برق صنعتی
HIOKI FT6380-50 برای محیطهای حرفهای طراحی شده است.
کاربردهای مهم دستگاه شامل:
- برق صنعتی
- تعمیر و نگهداری
- سیستمهای ارت
- تابلوهای برق
- تأسیسات الکتریکی
- بازرسی دورهای
است.
طراحی مقاوم و قابلیتهای مختلف دستگاه، آن را به یک ابزار حرفهای تبدیل کرده است.
کاربرد در سیستمهای اتصال زمین
مهمترین کاربرد FT6380-50، بررسی سیستمهای اتصال زمین مناسب برای روش کلمپی است.
این دستگاه میتواند برای بررسی:
- سیمهای ارت
- سیستمهای زمین چندنقطهای
- تأسیسات صنعتی
- سازههای دارای چند مسیر زمین
مورد استفاده قرار گیرد.
کاربرد در تأسیسات صنعتی
در محیطهای صنعتی، سیستم اتصال زمین نقش بسیار مهمی در ایمنی تجهیزات دارد.
بازرسی و بررسی دورهای وضعیت سیستم زمین یکی از اقدامات مهم تعمیر و نگهداری محسوب میشود.
HIOKI FT6380-50 به دلیل:
- سرعت اندازهگیری
- عدم نیاز به جدا کردن سیم ارت
- حافظه داخلی
- طراحی باریک
- قابلیت اندازهگیری جریان
برای استفاده در محیطهای صنعتی بسیار کاربردی است.
کاربرد در سیستمهای صاعقهگیر
در سیستمهای مناسب دارای مسیرهای اتصال زمین متعدد، ارت سنج کلمپی میتواند برای بررسی وضعیت سیستم اتصال زمین کاربرد داشته باشد.
کاربردهای احتمالی شامل سیستمهای:
- حفاظت در برابر صاعقه
- سازههای فلزی
- برجها
- تأسیسات صنعتی
است.
البته نوع سیستم اتصال زمین باید قبل از انتخاب روش اندازهگیری بررسی شود.
کاربرد در سیستمهای فتوولتائیک
سیستمهای مناسب دارای مسیرهای متعدد اتصال زمین، از جمله برخی تأسیسات فتوولتائیک، میتوانند از جمله کاربردهای ارت سنجهای کلمپی باشند.
قابلیت اندازهگیری جریان نیز میتواند در بررسی شرایط سیستم کاربرد داشته باشد.
کاربرد در تعمیر و نگهداری
یکی از بهترین کاربردهای HIOKI FT6380-50، استفاده در برنامههای:
Preventive Maintenance
یا تعمیر و نگهداری پیشگیرانه است.
تکنسین میتواند بهصورت دورهای:
- مقاومت سیستم ارت را بررسی کند.
- جریانهای AC را اندازهگیری کند.
- دادهها را ذخیره کند.
- مقادیر را با نتایج قبلی مقایسه کند.
وجود حافظه 2000 داده برای این نوع کاربرد اهمیت زیادی دارد.
تفاوت FT6380-50 با FT6380
مدل FT6380-50 نسخه جدیدتر این سری محسوب میشود و قابلیت استفاده از:
Wireless Adapter Z3210
را فراهم میکند.
مدل قدیمیتر FT6380 در حال حاضر توسط HIOKI بهعنوان محصول متوقفشده معرفی شده و FT6380-50 مدل جایگزین آن محسوب میشود.
یکی از مزیتهای مهم FT6380-50 نسبت به مدل قبلی، امکان اضافه کردن قابلیت ارتباط بیسیم با استفاده از Z3210 است.
آیا برای اندازهگیری مقاومت ارت باید سیم ارت جدا شود؟
خیر.
یکی از اصلیترین مزایای HIOKI FT6380-50 این است که در سیستمهای مناسب:
نیازی به جدا کردن سیم ارت از سیستم وجود ندارد.
کاربر میتواند فک دستگاه را دور سیم ارت قرار دهد.
این ویژگی باعث افزایش سرعت عملیات میشود.
آیا به میخ یا الکترود کمکی نیاز دارد؟
خیر.
HIOKI FT6380-50 یک ارت سنج کلمپی است.
در روش اندازهگیری مناسب این دستگاه:
نیازی به الکترود کمکی زمین وجود ندارد.
این موضوع یکی از مهمترین مزایای روش Clamp-on محسوب میشود.
آیا برای هر نوع سیستم ارت مناسب است؟
خیر، این نکته بسیار مهم است.
HIOKI FT6380-50 برای:
سیستمهای اتصال زمین چندنقطهای
طراحی شده است.
بنابراین برای همه سیستمهای ارت و همه روشهای اندازهگیری نمیتوان از روش کلمپی استفاده کرد.
نوع سیستم اتصال زمین باید پیش از انجام اندازهگیری بررسی شود.
برای سیستمهای تکنقطهای یا شرایطی که مسیر حلقه مناسب وجود ندارد، ممکن است نیاز به استفاده از روشها و تجهیزات دیگر اندازهگیری مقاومت زمین باشد.
آیا FT6380-50 جریان نشتی را اندازهگیری میکند؟
بله.
این دستگاه قابلیت اندازهگیری جریان AC با رنج پایین:
20.00mA
و رزولوشن:
0.01mA
را دارد.
این قابلیت امکان اندازهگیری جریانهای بسیار پایین را فراهم میکند.
آیا جریان AC را به روش True RMS اندازهگیری میکند؟
بله.
HIOKI FT6380-50 جریان AC را به روش:
True RMS
اندازهگیری میکند.
محدوده اندازهگیری جریان:
20.00mA تا 60.0A
است.
آیا قابلیت ذخیره اطلاعات دارد؟
بله.
این دستگاه دارای حافظه داخلی برای ذخیره:
2000 مقدار اندازهگیری
است.
این قابلیت برای بازرسیهای دورهای و پروژههای تعمیر و نگهداری بسیار کاربردی است.
آیا قابلیت اتصال به گوشی دارد؟
مدل FT6380-50 بهصورت مستقیم دارای Bluetooth داخلی نیست.
اما با نصب:
Wireless Adapter Z3210
قابلیت ارتباط بیسیم فراهم میشود.
با استفاده از Z3210 میتوان از امکانات نرمافزار:
GENNECT Cross
استفاده کرد.
نکته مهم:
Z3210 بهصورت استاندارد همراه FT6380-50 ارائه نمیشود و یک تجهیز اختیاری است.
چرا HIOKI FT6380-50 انتخاب مناسبی است؟
مهمترین نقاط قوت این دستگاه عبارتاند از:
اندازهگیری بدون قطع سیم ارت
سرعت و راحتی بیشتر در انجام اندازهگیری
عدم نیاز به الکترود کمکی
در سیستمهای مناسب چندنقطهای
رنج مقاومت تا 1600 اهم
محدوده اندازهگیری گسترده
رزولوشن 0.01 اهم
مناسب برای اندازهگیری مقاومتهای پایین
اندازهگیری جریان تا 60 آمپر
علاوه بر عملکرد ارت سنجی
اندازهگیری True RMS
برای اندازهگیری حرفهای جریان AC
اندازهگیری جریانهای پایین
رزولوشن 0.01 میلیآمپر
فک باریک
مناسب برای محلهای محدود
قطر هادی 32 میلیمتر
مناسب برای بسیاری از هادیهای ارت
حافظه 2000 داده
مناسب بازرسی و مستندسازی
Backlight
خوانایی بهتر در محیطهای تاریک
Alarm
هشدار صوتی HI و LO
ارتباط بیسیم اختیاری
با Wireless Adapter Z3210
CAT IV 600V
رده ایمنی بالا برای کاربردهای حرفهای
کیفیت ساخت HIOKI
محصول برند معتبر ژاپنی HIOKI
مشخصات کلیدی برای درج در صفحه محصول
برند: HIOKI
مدل: FT6380-50
نوع دستگاه: ارت سنج کلمپی
نام محصول: CLAMP ON EARTH TESTER
کاربرد اصلی:
اندازهگیری مقاومت سیستم ارت چندنقطهای
Measurement Method:
Clamp-on
Ground Resistance Range:
0.02Ω تا 1600Ω
Minimum Resolution:
0.01Ω
AC Current Range:
20.00mA تا 60.0A
Current Measurement:
True RMS
Current Frequency Range:
30 تا 400Hz
Maximum Continuous Input Current:
100A AC
Short-term Maximum Current:
200A AC تا 2 دقیقه
Memory:
2000 Data
Display:
LCD، 2000 Count
Range:
Auto Range
Data Hold:
دارد
Backlight:
دارد
Filter:
دارد
Alarm:
HI / LO
Maximum Conductor Diameter:
32mm
Wireless Communication:
با Z3210 اختیاری
App:
GENNECT Cross با Z3210
Harmonics:
تا مرتبه 30 با Z3210 و GENNECT Cross
Auto Power Save:
دارد، حدود 5 دقیقه
Power Supply:
2 × AA LR6
Operating Time:
حدود 40 ساعت بدون Z3210
Protection:
IP40 با فک بسته
Safety Category:
CAT IV 600V
Dimensions:
73 × 218 × 43mm
Weight:
حدود 620g
اقلام همراه HIOKI FT6380-50
بر اساس اطلاعات رسمی HIOKI، این دستگاه همراه با موارد زیر عرضه میشود:
- ارت سنج کلمپی HIOKI FT6380-50
- کیف حمل
- Resistance Check Loop
- حلقه تست مقاومت 1Ω ±2%
- حلقه تست مقاومت 25Ω ±1%
- بند حمل
- 2 عدد باتری آلکالاین AA
- دفترچه راهنما
حلقه تست مقاومت همراه دستگاه برای بررسی عملکرد دستگاه و کنترل اولیه آن کاربرد دارد.
جمعبندی
ارت سنج کلمپی HIOKI FT6380-50 یک دستگاه حرفهای و پیشرفته برای اندازهگیری مقاومت سیستمهای اتصال زمین چندنقطهای است.
مهمترین مزیت این دستگاه، امکان اندازهگیری مقاومت ارت:
بدون جدا کردن سیم ارت
و بدون نیاز به استفاده از:
الکترود کمکی زمین
در سیستمهای مناسب است.
کاربر تنها با قرار دادن فک دستگاه دور سیم ارت میتواند عملیات اندازهگیری را انجام دهد.
رنج اندازهگیری مقاومت دستگاه از:
0.02 تا 1600 اهم
است و در رنجهای پایین، رزولوشن:
0.01 اهم
را ارائه میدهد.
FT6380-50 علاوه بر اندازهگیری مقاومت ارت، یک کلمپ متر AC نیز محسوب میشود و میتواند جریان را از:
20 میلیآمپر تا 60 آمپر
اندازهگیری کند.
اندازهگیری جریان به روش:
True RMS
انجام میشود و رزولوشن 0.01 میلیآمپر در پایینترین رنج، امکان اندازهگیری جریانهای بسیار پایین را فراهم میکند.
طراحی:
Super Slim Jaw
باعث شده دستگاه برای استفاده در محلهای محدود بسیار مناسب باشد.
حداکثر قطر هادی قابل اندازهگیری نیز:
32 میلیمتر
است.
وجود حافظه داخلی برای ذخیره:
2000 داده
قابلیتهای Data Hold، Backlight، Filter و Alarm، این دستگاه را به گزینهای بسیار مناسب برای بازرسیهای دورهای و تعمیر و نگهداری تبدیل کرده است.
همچنین با استفاده از آداپتور اختیاری:
Z3210
میتوان قابلیت ارتباط بیسیم و استفاده از نرمافزار:
GENNECT Cross
را به دستگاه اضافه کرد.
از نظر ایمنی نیز FT6380-50 دارای رده:
CAT IV 600V
است.
در مجموع، HIOKI FT6380-50 یک ارت سنج کلمپی دقیق، سریع و حرفهای برای برق صنعتی، تأسیسات الکتریکی، سیستمهای اتصال زمین چندنقطهای، تعمیر و نگهداری و بازرسیهای دورهای است و به دلیل عدم نیاز به جدا کردن سیم ارت، اندازهگیری True RMS جریان، حافظه 2000 داده و طراحی باریک فک، یکی از گزینههای بسیار قدرتمند در میان ارت سنجهای کلمپی حرفهای محسوب میشود.
جدول مشخصات فنی
جدول مشخصات برای این محصول ثبت نشده است.
دانلود فایلها
دیدگاهها
میانگین امتیاز
۰ / ۵هنوز دیدگاهی ثبت نشده
هنوز دیدگاهی ثبت نشده است
اولین نفری باشید که دیدگاه خود را ثبت میکند
