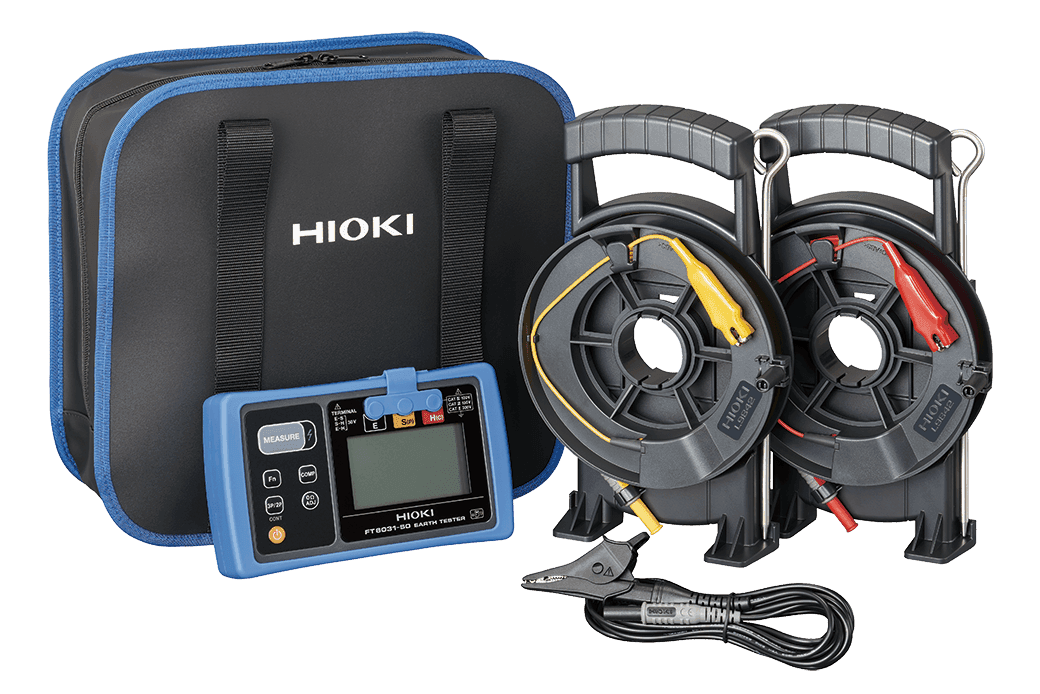

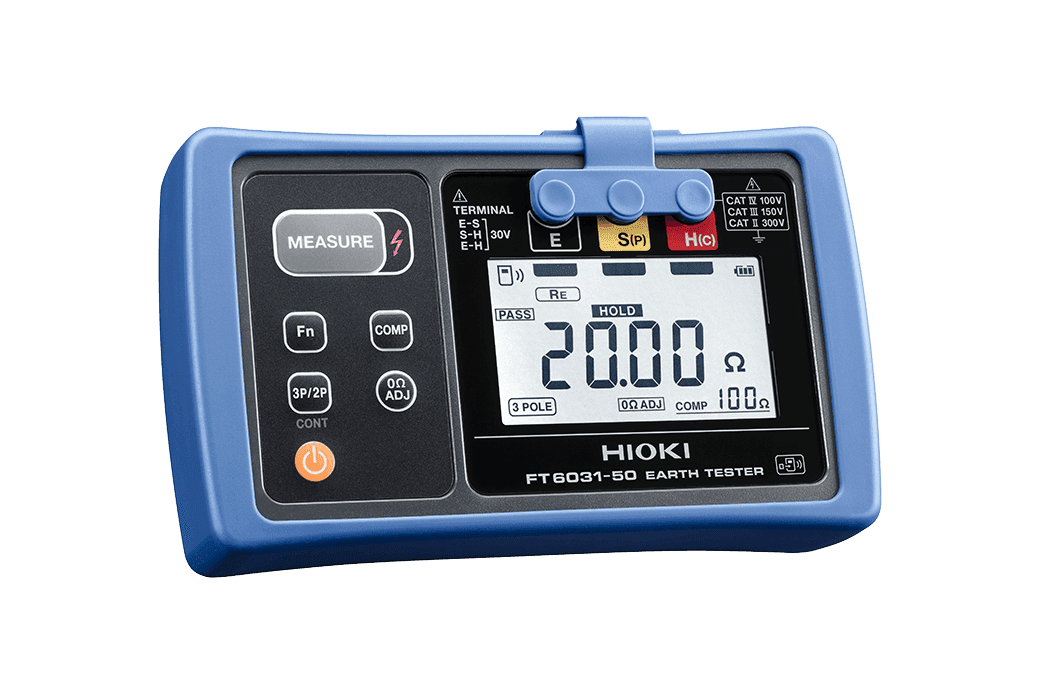

ارت تستر سه سیم FT6031-50 برند HIOKI

ارت تستر سه سیم FT6031-50 برند HIOKI

HIOKI FT6031-50 یک ارت تستر دیجیتال حرفه‌ای از برند معتبر ژاپنی HIOKI است که برای اندازه‌گیری مقاومت سیستم اتصال زمین طراحی شده است. این دستگاه از روش‌های سه سیمه (3-Pole) و دو سیمه (2-Pole) پشتیبانی می‌کند و با بهره‌گیری از طراحی مقاوم، دقت مناسب و سرعت بالای اندازه‌گیری، یکی از تجهیزات کاربردی برای تکنسین‌های برق، صنایع، تأسیسات و واحدهای تعمیر و نگهداری محسوب می‌شود.

اندازه‌گیری مقاومت سیستم ارت یکی از مهم‌ترین مراحل بررسی ایمنی تأسیسات الکتریکی است. عملکرد مناسب سیستم اتصال زمین می‌تواند نقش مهمی در حفاظت از تجهیزات و افزایش ایمنی سیستم‌های الکتریکی داشته باشد. به همین دلیل استفاده از یک ارت تستر دقیق و قابل اعتماد برای بررسی دوره‌ای مقاومت زمین اهمیت زیادی دارد.

ارت تستر HIOKI FT6031-50 با پشتیبانی از روش سه سیمه، امکان اندازه‌گیری حرفه‌ای مقاومت زمین را با استفاده از الکترودهای کمکی فراهم می‌کند. همچنین قابلیت اندازه‌گیری به روش دو سیمه باعث می‌شود دستگاه برای برخی کاربردهای ساده‌تر نیز قابل استفاده باشد.

یکی از مهم‌ترین ویژگی‌های این مدل، محدوده گسترده اندازه‌گیری مقاومت زمین از:

0 تا 2000 اهم

است.

دستگاه به‌صورت Auto Range عمل می‌کند و به‌طور خودکار رنج مناسب را انتخاب می‌کند. بنابراین کاربر در بسیاری از شرایط نیازی به انتخاب دستی محدوده اندازه‌گیری ندارد.

FT6031-50 دارای سه محدوده اصلی اندازه‌گیری مقاومت است:

20Ω

200Ω

2000Ω

در روش سه سیمه، دستگاه در پایین‌ترین رنج دارای رزولوشن:

0.01 اهم

است.

این ویژگی باعث می‌شود دستگاه بتواند مقاومت‌های پایین سیستم ارت را با دقت مناسبی اندازه‌گیری کند.

یکی از قابلیت‌های مهم HIOKI FT6031-50، مقاومت بسیار خوب در برابر نویز و ولتاژ زمین است. این دستگاه می‌تواند در شرایطی که ولتاژ زمین تا:

25 ولت RMS

وجود دارد، اندازه‌گیری پایداری انجام دهد.

FT6031-50 همچنین قابلیت اندازه‌گیری ولتاژ زمین را در محدوده:

0 تا 30.0 ولت RMS

دارد.

این ویژگی به کاربر کمک می‌کند پیش از اندازه‌گیری مقاومت زمین، وضعیت ولتاژ موجود در سیستم را بررسی کند.

از مهم‌ترین ویژگی‌های این دستگاه می‌توان به درجه حفاظت بالای آن اشاره کرد. HIOKI FT6031-50 دارای ساختار مقاوم در برابر گردوغبار و آب بوده و مطابق مشخصات رسمی HIOKI از حفاظت:

IP65 / IP67

برخوردار است.

این ویژگی باعث می‌شود دستگاه برای استفاده در محیط‌های صنعتی و فضای باز مناسب باشد.

HIOKI همچنین این دستگاه را به‌گونه‌ای طراحی کرده است که بتواند شرایط کاری سخت محیطی را تحمل کند. FT6031-50 دارای طراحی مقاوم در برابر سقوط از ارتفاع:

1 متر روی سطح بتنی

است؛ البته این مشخصه با نصب محافظ دستگاه اعلام شده است.

یکی دیگر از نقاط قوت این مدل، استفاده از الکترودهای کمکی باریک و مقاوم است. الکترودهای همراه دستگاه از جنس استیل ضدزنگ بوده و طراحی آن‌ها باعث می‌شود وارد کردن و خارج کردن آن‌ها از زمین آسان‌تر شود.

همچنین HIOKI برای کابل‌های اندازه‌گیری این دستگاه از سیستم جمع‌کننده کابل استفاده کرده است. این سیستم باعث می‌شود کابل‌های بلند اندازه‌گیری سریع‌تر و راحت‌تر جمع شوند و احتمال گره خوردن یا پیچ خوردن کابل کاهش پیدا کند.

HIOKI FT6031-50 برای اندازه‌گیری مقاومت زمین به روش سه سیمه، فرآیند اندازه‌گیری را به‌صورت ساده انجام می‌دهد. کاربر پس از اتصال کابل‌ها و الکترودهای کمکی، تنها با فشردن کلید اندازه‌گیری می‌تواند فرآیند تست را آغاز کند.

دستگاه به‌صورت خودکار مراحل زیر را انجام می‌دهد:

بررسی ولتاژ زمین → بررسی وضعیت الکترودهای کمکی → اندازه‌گیری مقاومت زمین

این موضوع باعث افزایش سرعت کار و کاهش احتمال خطای کاربر می‌شود.

در مجموع، HIOKI FT6031-50 یک ارت تستر دیجیتال حرفه‌ای، مقاوم و دقیق برای اندازه‌گیری مقاومت زمین به روش سه سیمه و دو سیمه است که با رنج 0 تا 2000 اهم، رزولوشن 0.01 اهم، قابلیت اندازه‌گیری ولتاژ زمین، مقاومت بالا در برابر نویز، حفاظت IP67، طراحی مقاوم و تجهیزات جانبی کامل، انتخابی بسیار مناسب برای کاربردهای صنعتی، تأسیساتی و تعمیر و نگهداری محسوب می‌شود.

مهم‌ترین ویژگی‌های ارت تستر HIOKI FT6031-50

• محصول برند معتبر ژاپنی HIOKI
• ارت تستر دیجیتال حرفه‌ای
• مدل FT6031-50
• اندازه‌گیری مقاومت زمین
• پشتیبانی از روش سه سیمه
• پشتیبانی از روش دو سیمه
• سیستم اندازه‌گیری 3-Pole
• سیستم اندازه‌گیری 2-Pole
• مناسب تست انواع سیستم‌های ارت
• پشتیبانی از سیستم‌های اتصال زمین کلاس A تا D
• رنج اندازه‌گیری مقاومت از 0 تا 2000 اهم
• دارای سه رنج اصلی 20Ω، 200Ω و 2000Ω
• حداقل رزولوشن 0.01 اهم
• Auto Range
• انتخاب خودکار محدوده اندازه‌گیری
• سرعت بالای اندازه‌گیری
• زمان اندازه‌گیری سه سیمه حداکثر حدود 6 ثانیه
• زمان اندازه‌گیری دو سیمه حداکثر حدود 3 ثانیه
• اندازه‌گیری ولتاژ زمین
• محدوده اندازه‌گیری ولتاژ زمین تا 30 ولت RMS
• تحمل ولتاژ زمین تا 25 ولت RMS
• مقاومت بسیار مناسب در برابر نویز
• قابلیت بررسی ولتاژ زمین قبل از اندازه‌گیری
• بررسی وضعیت الکترودهای کمکی
• دارای هشدار سیم یا مدار دارای ولتاژ
• Live Wire Warning
• قابلیت Zero Adjustment
• قابلیت اندازه‌گیری پیوسته
• Continuous Measurement
• دارای Comparator
• بدنه مقاوم
• درجه حفاظت IP65 / IP67
• مقاوم در برابر گردوغبار
• مقاوم در برابر آب
• مناسب محیط‌های صنعتی
• مناسب استفاده در فضای باز
• مقاوم در برابر سقوط از ارتفاع 1 متر با محافظ
• استفاده از الکترودهای کمکی باریک
• الکترودهای استیل ضدزنگ
• مقاوم در برابر خوردگی
• کابل‌های اندازه‌گیری بلند
• مجهز به سیستم جمع‌کننده کابل
• کاهش گره خوردن کابل‌ها
• جمع‌آوری سریع کابل
• دارای کیف حمل
• تغذیه با 4 باتری AA
• قابلیت انجام حدود 500 اندازه‌گیری با باتری نو در شرایط اعلام‌شده
• قابلیت استفاده از Wireless Adapter Z3210
• ارتباط بی‌سیم با Z3210 اختیاری
• سازگار با نرم‌افزار GENNECT Cross
• امکان انتقال اطلاعات به گوشی و تبلت با Z3210
• امکان انتقال داده به Excel با Z3210
• CAT IV 100V
• CAT III 150V
• CAT II 300V
• طراحی حرفه‌ای و مقاوم
• مناسب برق صنعتی و تأسیسات

مشخصات فنی ارت تستر HIOKI FT6031-50

مشخصه	مقدار
برند	HIOKI
مدل	FT6031-50
نوع دستگاه	ارت تستر دیجیتال
نام محصول	EARTH TESTER
روش اندازه‌گیری	سه سیمه و دو سیمه
3-Pole Method	دارد
2-Pole Method	دارد
محدوده مقاومت زمین	0 تا 2000Ω
رنج اول	0 تا 20.00Ω
رنج دوم	0 تا 200.0Ω
رنج سوم	0 تا 2000Ω
حداقل رزولوشن	0.01Ω
فرکانس اندازه‌گیری	128Hz ±2Hz
زمان اندازه‌گیری سه سیمه	حداکثر 6 ثانیه
زمان اندازه‌گیری دو سیمه	حداکثر 3 ثانیه
جریان تست سه سیمه	حداکثر 25mA RMS
جریان تست دو سیمه	حداکثر 4mA RMS
اندازه‌گیری ولتاژ زمین	دارد
محدوده ولتاژ زمین	0 تا 30.0Vrms
ولتاژ زمین مجاز	25.0Vrms
Auto Range	دارد
Live Wire Warning	دارد
Zero Adjustment	دارد
Continuous Measurement	دارد
Comparator	دارد
ارتباط بی‌سیم	با Z3210 اختیاری
نرم‌افزار	GENNECT Cross
درجه حفاظت	IP65 / IP67
مقاومت در برابر سقوط	1 متر با محافظ
منبع تغذیه	4 × AA LR6
تعداد اندازه‌گیری تقریبی	500 بار
ابعاد	185 × 111 × 44mm
وزن	حدود 570g
رده ایمنی	CAT IV 100V / CAT III 150V / CAT II 300V

روش سه سیمه در HIOKI FT6031-50

مهم‌ترین روش اندازه‌گیری در FT6031-50، روش:

سه سیمه یا 3-Pole Method

است.

در این روش برای اندازه‌گیری مقاومت زمین، علاوه بر الکترود زمین مورد آزمایش، از دو الکترود کمکی نیز استفاده می‌شود.

این الکترودهای کمکی در زمین قرار می‌گیرند و دستگاه با استفاده از آن‌ها مقاومت سیستم اتصال زمین را اندازه‌گیری می‌کند.

روش سه سیمه یکی از روش‌های شناخته‌شده و کاربردی برای اندازه‌گیری مقاومت زمین است.

در این روش، دستگاه از سه اتصال اصلی استفاده می‌کند که معمولاً شامل:

• E
• S
• H

هستند.

E به سیستم زمین مورد آزمایش متصل می‌شود و دو اتصال دیگر به الکترودهای کمکی مربوط هستند.

عملکرد روش سه سیمه

در روش سه سیمه، ابتدا الکترود زمین مورد نظر مشخص می‌شود.

سپس دو الکترود کمکی در فاصله مناسب در زمین قرار می‌گیرند.

دستگاه با ایجاد جریان اندازه‌گیری و بررسی ولتاژ مربوطه، مقاومت سیستم زمین را محاسبه می‌کند.

HIOKI FT6031-50 به‌گونه‌ای طراحی شده که فرآیند اندازه‌گیری برای کاربر ساده باشد.

پس از اتصال صحیح کابل‌ها و الکترودها، کاربر می‌تواند با فشردن کلید:

MEASURE

اندازه‌گیری را آغاز کند.

فرآیند خودکار اندازه‌گیری

یکی از ویژگی‌های مهم FT6031-50، انجام خودکار مراحل اندازه‌گیری است.

دستگاه پس از آغاز تست، مراحل مختلف را بررسی می‌کند.

این مراحل شامل:

بررسی ولتاژ زمین

ابتدا دستگاه وضعیت ولتاژ موجود در سیستم را بررسی می‌کند.

بررسی الکترودهای کمکی

سپس وضعیت مقاومت الکترودهای کمکی بررسی می‌شود.

اندازه‌گیری مقاومت زمین

در مرحله بعد، دستگاه مقاومت زمین را اندازه‌گیری کرده و نتیجه را نمایش می‌دهد.

این فرآیند خودکار باعث می‌شود کاربر بتواند با سرعت و راحتی بیشتری اندازه‌گیری را انجام دهد.

روش دو سیمه

علاوه بر روش سه سیمه، HIOKI FT6031-50 از روش:

دو سیمه یا 2-Pole Method

نیز پشتیبانی می‌کند.

این روش برای شرایط و کاربردهای مشخص قابل استفاده است.

در روش دو سیمه، دستگاه از دو نقطه اتصال برای اندازه‌گیری استفاده می‌کند.

یکی از مزیت‌های FT6031-50 این است که تغییر بین روش:

دو سیمه و سه سیمه

به‌سادگی انجام می‌شود.

دستگاه اتصال داخلی را با توجه به روش انتخاب‌شده تغییر می‌دهد و نیازی به استفاده از شورت‌بار یا اتصال‌دهنده اضافی نیست.

رنج اندازه‌گیری مقاومت تا 2000 اهم

HIOKI FT6031-50 دارای محدوده اندازه‌گیری گسترده‌ای است.

حداکثر محدوده اندازه‌گیری مقاومت زمین:

2000Ω

است.

سه محدوده اصلی دستگاه عبارت‌اند از:

رنج 20Ω

محدوده نمایش:

0 تا 20.00Ω

رنج 200Ω

محدوده نمایش:

0 تا 200.0Ω

رنج 2000Ω

محدوده نمایش:

0 تا 2000Ω

وجود این محدوده‌ها باعث می‌شود دستگاه برای بررسی سیستم‌های مختلف اتصال زمین قابل استفاده باشد.

رزولوشن 0.01 اهم

در پایین‌ترین رنج، دستگاه دارای رزولوشن:

0.01Ω

است.

این ویژگی برای اندازه‌گیری مقاومت‌های پایین اهمیت زیادی دارد.

رزولوشن بالا به کاربر کمک می‌کند تغییرات کوچک مقاومت زمین را بهتر مشاهده کند.

دقت اندازه‌گیری مقاومت

بر اساس مشخصات رسمی HIOKI، دقت اندازه‌گیری دستگاه در رنج‌های مختلف به شرح زیر است:

رنج 20Ω

دقت:

±1.5% rdg. ±8 dgt.

رنج 200Ω

دقت:

±1.5% rdg. ±4 dgt.

رنج 2000Ω

دقت:

±1.5% rdg. ±4 dgt.

این دقت باعث می‌شود FT6031-50 برای کاربردهای حرفه‌ای اندازه‌گیری مقاومت زمین گزینه مناسبی باشد.

فرکانس اندازه‌گیری 128 هرتز

فرکانس اندازه‌گیری مقاومت زمین در این دستگاه:

128Hz ±2Hz

است.

انتخاب فرکانس اندازه‌گیری مناسب می‌تواند در کاهش تأثیر فرکانس برق و برخی نویزهای محیطی اهمیت داشته باشد.

HIOKI FT6031-50 همچنین دارای مقاومت مناسب در برابر نویز محیطی است.

اندازه‌گیری ولتاژ زمین

یکی از قابلیت‌های مهم FT6031-50، اندازه‌گیری:

Earth Voltage

یا ولتاژ زمین است.

محدوده اندازه‌گیری ولتاژ زمین:

0 تا 30.0Vrms

است.

این قابلیت به کاربر اجازه می‌دهد وضعیت ولتاژ موجود در سیستم را بررسی کند.

دقت اندازه‌گیری ولتاژ زمین

دقت اندازه‌گیری ولتاژ زمین در فرکانس:

50Hz / 60Hz

برابر است با:

±2.3% rdg. ±8 dgt.

همچنین برای ولتاژ DC:

±1.3% rdg. ±4 dgt.

اعلام شده است.

تحمل ولتاژ زمین تا 25 ولت RMS

یکی از ویژگی‌های مهم FT6031-50، افزایش محدوده ولتاژ زمین قابل تحمل است.

حداکثر ولتاژ زمین مجاز:

25.0Vrms

است.

این مشخصه برای محیط‌هایی که ولتاژ زمین وجود دارد اهمیت زیادی دارد.

طبق اطلاعات رسمی HIOKI، FT6031-50 حتی در شرایطی که ولتاژ زمین تا 25 ولت RMS وجود دارد، می‌تواند اندازه‌گیری مقاومت زمین را با پایداری مناسب انجام دهد.

مقاومت بالا در برابر نویز

محیط‌های صنعتی معمولاً دارای منابع مختلف نویز الکتریکی هستند.

وجود:

• تجهیزات صنعتی
• موتورهای الکتریکی
• تابلوهای برق
• سیستم‌های قدرت
• تجهیزات سوئیچینگ

می‌تواند شرایط اندازه‌گیری را پیچیده‌تر کند.

HIOKI FT6031-50 با مقاومت مناسب در برابر نویز طراحی شده است تا اندازه‌گیری مقاومت زمین در شرایط صنعتی با پایداری بیشتری انجام شود.

هشدار وجود ولتاژ

دستگاه دارای قابلیت:

Live Wire Warning

است.

این قابلیت برای افزایش ایمنی هنگام انجام اندازه‌گیری اهمیت دارد.

در صورت تشخیص شرایط مربوط به وجود ولتاژ، دستگاه هشدار لازم را به کاربر ارائه می‌دهد.

با وجود این قابلیت، رعایت کامل اصول ایمنی هنگام کار با سیستم‌های الکتریکی همچنان ضروری است.

Auto Range

HIOKI FT6031-50 دارای قابلیت:

Auto Range

است.

این ویژگی باعث می‌شود دستگاه به‌صورت خودکار محدوده مناسب اندازه‌گیری را انتخاب کند.

بنابراین کاربر در هنگام اندازه‌گیری نیازی به تغییر دستی رنج ندارد.

این ویژگی باعث می‌شود:

• سرعت کار افزایش پیدا کند.
• کار با دستگاه ساده‌تر شود.
• احتمال انتخاب اشتباه رنج کاهش پیدا کند.

Zero Adjustment

دستگاه دارای قابلیت:

Zero Adjustment

است.

این ویژگی برای تنظیم و آماده‌سازی دستگاه در شرایط مناسب کاربرد دارد.

تنظیم صفر می‌تواند به افزایش دقت و اطمینان از انجام صحیح اندازه‌گیری کمک کند.

اندازه‌گیری پیوسته

HIOKI FT6031-50 دارای قابلیت:

Continuous Measurement

است.

این ویژگی امکان مشاهده پیوسته نتایج اندازه‌گیری را فراهم می‌کند.

اندازه‌گیری پیوسته به‌خصوص هنگام تنظیم یا وارد کردن الکترودهای کمکی در زمین می‌تواند بسیار کاربردی باشد.

کاربر می‌تواند در حین بررسی شرایط، تغییرات مقدار اندازه‌گیری‌شده را مشاهده کند.

Comparator

یکی دیگر از قابلیت‌های دستگاه:

Comparator

است.

این قابلیت برای مقایسه مقدار اندازه‌گیری‌شده با محدوده تعیین‌شده کاربرد دارد.

در بازرسی‌های دوره‌ای و برنامه‌های تعمیر و نگهداری، استفاده از سیستم مقایسه می‌تواند سرعت بررسی تجهیزات را افزایش دهد.

الکترودهای کمکی باریک و مقاوم

HIOKI FT6031-50 همراه با الکترودهای کمکی طراحی‌شده برای استفاده آسان عرضه می‌شود.

این الکترودها دارای طراحی باریک هستند.

مزایای طراحی باریک عبارت‌اند از:

• وارد کردن آسان‌تر در زمین
• خارج کردن آسان‌تر
• مناسب استفاده در شرایط مختلف محیطی
• کاهش زمان آماده‌سازی

الکترودهای کمکی همراه دستگاه از:

استیل ضدزنگ

ساخته شده‌اند.

بنابراین مقاومت مناسبی در برابر خوردگی دارند.

کاهش نیاز به جابه‌جایی الکترودها

یکی از ویژگی‌های مهم این دستگاه، تحمل بالاتر مقاومت الکترودهای کمکی است.

برای مثال در رنج 20 اهم، مقاومت مجاز الکترود کمکی تا:

5kΩ

است.

در رنج‌های 200 و 2000 اهم، این مقدار تا:

50kΩ

می‌رسد.

این ویژگی باعث می‌شود در شرایطی مانند زمین خشک، احتمال نیاز به جابه‌جایی مکرر الکترودها کاهش پیدا کند.

مقاومت مجاز الکترودهای کمکی

مشخصات مقاومت مجاز الکترودهای کمکی عبارت‌اند از:

رنج 20Ω

5kΩ

رنج 200Ω

50kΩ

رنج 2000Ω

50kΩ

این ویژگی یکی از نقاط قوت دستگاه برای استفاده در شرایط مختلف زمین است.

سیستم جمع‌کننده کابل HIOKI

یکی از ویژگی‌های کاربردی FT6031-50، سیستم طراحی‌شده برای جمع کردن کابل‌های اندازه‌گیری است.

اندازه‌گیری مقاومت زمین معمولاً به استفاده از کابل‌های نسبتاً بلند نیاز دارد.

پس از پایان اندازه‌گیری، جمع کردن کابل‌ها می‌تواند زمان‌بر باشد.

HIOKI برای حل این مشکل از سیستم جمع‌کننده کابل استفاده کرده است.

این سیستم باعث می‌شود کابل‌ها سریع‌تر جمع شوند.

جلوگیری از گره خوردن کابل

سیستم جمع‌کننده کابل HIOKI کمک می‌کند احتمال:

• گره خوردن کابل
• پیچ خوردن کابل
• بی‌نظمی در نگهداری کابل

کاهش پیدا کند.

این ویژگی به‌خصوص برای تکنسین‌هایی که روزانه تعداد زیادی اندازه‌گیری انجام می‌دهند، بسیار کاربردی است.

کابل‌های همراه دستگاه

HIOKI FT6031-50 همراه با کابل‌های مختلف برای اندازه‌گیری عرضه می‌شود.

کابل‌های استاندارد همراه دستگاه شامل:

کابل مشکی L9841

طول:

4 متر

کابل زرد L9842-11

طول:

10 متر

دارای سیستم جمع‌کننده کابل.

کابل قرمز L9842-22

طول:

20 متر

دارای سیستم جمع‌کننده کابل.

این مجموعه باعث می‌شود کاربر برای انجام اندازه‌گیری سه سیمه تجهیزات مورد نیاز را در اختیار داشته باشد.

حفاظت IP67

یکی از مهم‌ترین ویژگی‌های HIOKI FT6031-50، طراحی مقاوم بدنه است.

این دستگاه دارای درجه حفاظت:

IP65 / IP67

است.

بدنه مقاوم دستگاه باعث می‌شود استفاده از آن در شرایط محیطی سخت آسان‌تر باشد.

مقاومت در برابر گردوغبار

FT6031-50 دارای حفاظت بالایی در برابر گردوغبار است.

این ویژگی باعث می‌شود دستگاه برای استفاده در:

• محیط‌های صنعتی
• پروژه‌های ساختمانی
• محیط‌های باز
• زمین‌های خاکی
• محیط‌های دارای گردوغبار

مناسب باشد.

مقاومت در برابر آب

دستگاه همچنین دارای حفاظت در برابر آب است.

طراحی مقاوم بدنه باعث می‌شود دستگاه در محیط‌های کاری که امکان تماس با آب یا شرایط نامناسب محیطی وجود دارد، عملکرد قابل اعتمادتری داشته باشد.

مناسب برای کار در فضای باز

اندازه‌گیری مقاومت زمین در بسیاری از مواقع در فضای باز انجام می‌شود.

بنابراین مقاومت دستگاه در برابر شرایط محیطی اهمیت زیادی دارد.

HIOKI FT6031-50 با طراحی:

IP67

برای استفاده در محیط‌های کاری مختلف گزینه بسیار مناسبی است.

مقاوم در برابر سقوط از ارتفاع 1 متر

HIOKI FT6031-50 دارای طراحی مقاوم است.

طبق مشخصات رسمی دستگاه، با نصب محافظ، دستگاه قابلیت تحمل سقوط از ارتفاع:

1 متر روی سطح بتنی

را دارد.

این ویژگی برای استفاده در محیط‌های صنعتی و پروژه‌ای اهمیت زیادی دارد.

طراحی مقاوم برای محیط صنعتی

FT6031-50 برای استفاده آزمایشگاهی صرف طراحی نشده است.

این دستگاه برای کار در محیط واقعی طراحی شده است.

به همین دلیل ویژگی‌هایی مانند:

• IP67
• مقاومت در برابر سقوط
• طراحی مقاوم
• کابل‌های حرفه‌ای
• کیف حمل
• محافظ دستگاه

در آن اهمیت زیادی دارند.

تغذیه با 4 باتری AA

HIOKI FT6031-50 از:

4 عدد باتری آلکالاین AA یا LR6

استفاده می‌کند.

استفاده از باتری‌های AA باعث می‌شود تهیه باتری و تعویض آن بسیار آسان باشد.

این موضوع برای استفاده در محیط‌های خارج از کارگاه یا مکان‌هایی که دسترسی به برق وجود ندارد، اهمیت زیادی دارد.

حدود 500 اندازه‌گیری با باتری نو

طبق مشخصات رسمی HIOKI، دستگاه در شرایط تعیین‌شده می‌تواند حدود:

500 اندازه‌گیری

انجام دهد.

این مقدار بر اساس شرایط مشخص‌شده توسط HIOKI محاسبه شده است.

شرایط اعلام‌شده شامل:

• روش سه سیمه
• مقاومت الکترود کمکی 100Ω
• اندازه‌گیری مقاومت 10Ω
• فاصله 10 ثانیه‌ای بین اندازه‌گیری‌ها
• بدون نصب Z3210

است.

قابلیت ارتباط بی‌سیم با Z3210

HIOKI FT6031-50 قابلیت استفاده از:

Wireless Adapter Z3210

را دارد.

با نصب این آداپتور، دستگاه قابلیت ارتباط بی‌سیم پیدا می‌کند.

نکته بسیار مهم:

مدل FT6031-50 به‌صورت استاندارد همراه Z3210 عرضه نمی‌شود.

در صورتی که دستگاه همراه Z3210 عرضه شود، کد مدل مربوطه:

FT6031-90

است.

بنابراین:

FT6031-50 = بدون Z3210

FT6031-90 = همراه با Z3210

اتصال به گوشی و تبلت

با استفاده از آداپتور اختیاری Z3210، امکان انتقال اطلاعات اندازه‌گیری به:

• گوشی هوشمند
• تبلت

فراهم می‌شود.

این قابلیت با استفاده از نرم‌افزار:

GENNECT Cross

قابل استفاده است.

نرم‌افزار GENNECT Cross

GENNECT Cross نرم‌افزار اختصاصی HIOKI برای مدیریت اطلاعات تجهیزات سازگار است.

با استفاده از Z3210 و GENNECT Cross، کاربر می‌تواند:

• نتایج اندازه‌گیری را مشاهده کند.
• داده‌ها را مدیریت کند.
• اطلاعات را ذخیره کند.
• از محل اندازه‌گیری عکس تهیه کند.
• نتایج اندازه‌گیری را به تصاویر اضافه کند.
• یادداشت‌های مربوط به اندازه‌گیری را ثبت کند.
• گزارش تهیه کند.

این ویژگی برای تکنسین‌ها و واحدهای تعمیر و نگهداری بسیار کاربردی است.

انتقال اطلاعات به Excel

با استفاده از Wireless Adapter Z3210، امکان انتقال اطلاعات اندازه‌گیری به:

Excel

نیز فراهم می‌شود.

این قابلیت می‌تواند سرعت ثبت داده‌ها را افزایش دهد و خطاهای ناشی از وارد کردن دستی اطلاعات را کاهش دهد.

سرعت اندازه‌گیری

یکی از ویژگی‌های مهم FT6031-50، سرعت مناسب اندازه‌گیری است.

زمان اندازه‌گیری در روش سه سیمه:

حداکثر 6 ثانیه

است.

در روش دو سیمه، زمان اندازه‌گیری:

حداکثر 3 ثانیه

است.

این سرعت مناسب باعث می‌شود دستگاه برای بازرسی‌های متعدد و پروژه‌های تعمیر و نگهداری کاربردی باشد.

جریان اندازه‌گیری

جریان اندازه‌گیری دستگاه در روش سه سیمه حداکثر:

25mA RMS

است.

در روش دو سیمه، جریان اندازه‌گیری حداکثر:

4mA RMS

است.

رده ایمنی دستگاه

HIOKI FT6031-50 دارای رده‌های ایمنی زیر است:

CAT IV 100V AC/DC

CAT III 150V AC/DC

CAT II 300V AC/DC

این مشخصات باید هنگام انتخاب محل و شرایط استفاده از دستگاه مورد توجه قرار گیرند.

رعایت کامل دستورالعمل‌های ایمنی سازنده هنگام انجام اندازه‌گیری ضروری است.

ابعاد و وزن

ابعاد دستگاه:

185 × 111 × 44 میلی‌متر

است.

وزن دستگاه حدود:

570 گرم

است.

این وزن شامل:

• باتری‌ها
• محافظ دستگاه

است.

طراحی دستگاه باعث می‌شود حمل آن برای انجام اندازه‌گیری در محل‌های مختلف آسان باشد.

کاربردهای HIOKI FT6031-50

ارت تستر HIOKI FT6031-50 برای کاربردهای مختلفی قابل استفاده است.

از جمله:

• تست مقاومت سیستم ارت
• برق صنعتی
• تأسیسات الکتریکی
• تابلوهای برق
• تعمیر و نگهداری
• بازرسی دوره‌ای
• پروژه‌های ساختمانی
• کارخانه‌ها
• نیروگاه‌ها
• تأسیسات صنعتی
• ساختمان‌های تجاری
• ساختمان‌های مسکونی
• سیستم‌های حفاظت الکتریکی
• بررسی سیستم اتصال زمین تجهیزات

کاربرد در برق صنعتی

در صنایع مختلف، سیستم اتصال زمین نقش بسیار مهمی در ایمنی تجهیزات و افراد دارد.

بررسی دوره‌ای مقاومت سیستم زمین یکی از اقدامات مهم تعمیر و نگهداری محسوب می‌شود.

HIOKI FT6031-50 به دلیل:

• روش سه سیمه
• دقت مناسب
• رنج گسترده
• مقاومت در برابر نویز
• بدنه IP67

برای استفاده در محیط‌های صنعتی بسیار مناسب است.

کاربرد در تعمیر و نگهداری

یکی از کاربردهای مهم FT6031-50، استفاده در برنامه‌های:

Preventive Maintenance

یا تعمیر و نگهداری پیشگیرانه است.

تکنسین می‌تواند به‌صورت دوره‌ای وضعیت سیستم ارت را بررسی کند.

اندازه‌گیری منظم مقاومت زمین می‌تواند به شناسایی تغییرات احتمالی در وضعیت سیستم کمک کند.

مناسب برای فضای باز

از آنجا که اندازه‌گیری مقاومت زمین معمولاً در محیط بیرونی انجام می‌شود، مقاومت دستگاه در برابر شرایط محیطی اهمیت زیادی دارد.

HIOKI FT6031-50 با درجه حفاظت:

IP67

و طراحی مقاوم، برای استفاده در فضای باز گزینه مناسبی است.

تفاوت ارت تستر سه سیمه با ارت سنج کلمپی

ارت تستر HIOKI FT6031-50 با ارت سنج کلمپی تفاوت دارد.

FT6031-50 برای اندازه‌گیری مقاومت زمین از:

روش دو سیمه و سه سیمه

استفاده می‌کند.

در روش سه سیمه، از الکترودهای کمکی استفاده می‌شود.

اما در ارت سنج کلمپی، اندازه‌گیری با قرار گرفتن کلمپ دور سیم ارت انجام می‌شود.

بنابراین انتخاب بین این دو نوع دستگاه به:

• نوع سیستم اتصال زمین
• روش اندازه‌گیری مورد نیاز
• شرایط محل
• استاندارد و روش تست مورد نظر

بستگی دارد.

مزایای روش سه سیمه

روش سه سیمه یکی از روش‌های مهم و شناخته‌شده برای اندازه‌گیری مقاومت زمین است.

مزایای اصلی آن عبارت‌اند از:

• اندازه‌گیری مقاومت سیستم زمین با الکترودهای کمکی
• مناسب برای بسیاری از سیستم‌های ارت
• روش حرفه‌ای اندازه‌گیری مقاومت زمین
• عدم وابستگی به سیستم‌های اتصال زمین چندنقطه‌ای مانند روش کلمپی
• قابلیت بررسی وضعیت الکترودهای کمکی

HIOKI FT6031-50 این روش را با طراحی دیجیتال و عملکرد خودکار ارائه می‌دهد.

آیا FT6031-50 فقط سه سیمه است؟

خیر.

با وجود اینکه یکی از مهم‌ترین کاربردهای این دستگاه اندازه‌گیری به روش:

سه سیمه

است، اما HIOKI FT6031-50 از:

روش دو سیمه

نیز پشتیبانی می‌کند.

بنابراین یک دستگاه:

2-Pole / 3-Pole Earth Tester

محسوب می‌شود.

آیا دستگاه به‌صورت خودکار رنج را انتخاب می‌کند؟

بله.

HIOKI FT6031-50 دارای:

Auto Range

است.

دستگاه به‌صورت خودکار محدوده مناسب اندازه‌گیری را انتخاب می‌کند.

این ویژگی باعث افزایش سرعت و راحتی استفاده از دستگاه می‌شود.

آیا دستگاه ولتاژ زمین را اندازه‌گیری می‌کند؟

بله.

HIOKI FT6031-50 می‌تواند ولتاژ زمین را در محدوده:

0 تا 30.0Vrms

اندازه‌گیری کند.

آیا دستگاه در محیط‌های دارای نویز مناسب است؟

بله.

یکی از ویژگی‌های مهم این مدل، مقاومت مناسب در برابر نویز است.

همچنین دستگاه می‌تواند در شرایطی که ولتاژ زمین تا:

25Vrms

وجود دارد، اندازه‌گیری مقاومت زمین را انجام دهد.

آیا دستگاه ضدآب است؟

HIOKI FT6031-50 دارای حفاظت:

IP65 / IP67

است.

این ویژگی باعث می‌شود دستگاه مقاومت بسیار خوبی در برابر شرایط محیطی داشته باشد.

آیا برای محیط صنعتی مناسب است؟

بله.

این دستگاه برای محیط‌های حرفه‌ای و صنعتی طراحی شده است.

وجود:

• بدنه مقاوم
• IP67
• مقاومت در برابر سقوط
• کابل‌های حرفه‌ای
• الکترودهای استیل ضدزنگ
• رنج 2000 اهم
• مقاومت در برابر نویز

آن را به گزینه‌ای مناسب برای صنایع و تأسیسات تبدیل کرده است.

آیا قابلیت اتصال به گوشی دارد؟

به‌صورت استاندارد در مدل FT6031-50، آداپتور ارتباط بی‌سیم همراه دستگاه نیست.

اما دستگاه با:

Wireless Adapter Z3210

سازگار است.

با نصب Z3210، امکان ارتباط بی‌سیم و استفاده از نرم‌افزار GENNECT Cross فراهم می‌شود.

اقلام همراه HIOKI FT6031-50

بر اساس مشخصات رسمی HIOKI، دستگاه به همراه تجهیزات زیر عرضه می‌شود:

• ارت تستر HIOKI FT6031-50
• 2 عدد الکترود کمکی زمین L9840
• کابل اندازه‌گیری مشکی L9841 به طول 4 متر
• کابل اندازه‌گیری زرد L9842-11 به طول 10 متر
• کابل اندازه‌گیری قرمز L9842-22 به طول 20 متر
• سیستم جمع‌کننده کابل برای کابل‌های زرد و قرمز
• کیف حمل C0106
• محافظ دستگاه
• 4 عدد باتری آلکالاین AA
• دفترچه راهنما

وجود تجهیزات جانبی کامل باعث می‌شود دستگاه برای انجام اندازه‌گیری حرفه‌ای آماده باشد.

چرا HIOKI FT6031-50 انتخاب مناسبی است؟

مهم‌ترین نقاط قوت این دستگاه عبارت‌اند از:

روش سه سیمه و دو سیمه

امکان انتخاب روش اندازه‌گیری با توجه به شرایط

رنج تا 2000 اهم

پوشش محدوده گسترده مقاومت زمین

رزولوشن 0.01 اهم

مناسب اندازه‌گیری مقاومت‌های پایین

Auto Range

انتخاب خودکار رنج

سرعت بالا

اندازه‌گیری سه سیمه تا حدود 6 ثانیه

اندازه‌گیری ولتاژ زمین

محدوده 0 تا 30 ولت RMS

تحمل ولتاژ زمین تا 25 ولت RMS

مناسب شرایط دارای نویز و ولتاژ زمین

IP67

مقاومت بسیار مناسب در برابر گردوغبار و آب

الکترودهای کمکی حرفه‌ای

باریک، مقاوم و ساخته‌شده از استیل ضدزنگ

کابل‌های بلند همراه دستگاه

کابل‌های 4، 10 و 20 متری

سیستم جمع‌کننده کابل

سرعت بیشتر و کاهش پیچ خوردگی کابل

اندازه‌گیری پیوسته

مناسب بررسی تغییرات هنگام آماده‌سازی اندازه‌گیری

Z3210 اختیاری

امکان اضافه کردن ارتباط بی‌سیم

GENNECT Cross

امکان مدیریت اطلاعات و تهیه گزارش.

کیفیت ساخت HIOKI

محصول برند معتبر ژاپنی HIOKI

مشخصات کلیدی محصول

برند: HIOKI

مدل: FT6031-50

نوع دستگاه: ارت تستر دیجیتال

نام محصول: EARTH TESTER

روش اندازه‌گیری:

سه سیمه و دو سیمه

3-Pole:

دارد

2-Pole:

دارد

رنج مقاومت زمین:

0 تا 2000Ω

رنج‌ها:

20Ω / 200Ω / 2000Ω

حداقل رزولوشن:

0.01Ω

دقت مقاومت:

±1.5% rdg.

فرکانس اندازه‌گیری:

128Hz ±2Hz

زمان اندازه‌گیری سه سیمه:

حداکثر 6 ثانیه

زمان اندازه‌گیری دو سیمه:

حداکثر 3 ثانیه

جریان اندازه‌گیری سه سیمه:

25mA RMS یا کمتر

جریان اندازه‌گیری دو سیمه:

4mA RMS یا کمتر

اندازه‌گیری ولتاژ زمین:

دارد

رنج ولتاژ زمین:

0 تا 30.0Vrms

ولتاژ زمین مجاز:

25.0Vrms

Auto Range:

دارد

Live Wire Warning:

دارد

Zero Adjustment:

دارد

Continuous Measurement:

دارد

Comparator:

دارد

ارتباط بی‌سیم:

با Wireless Adapter Z3210 اختیاری

نرم‌افزار:

GENNECT Cross

انتقال اطلاعات:

به گوشی، تبلت و Excel با Z3210

درجه حفاظت:

IP65 / IP67

مقاومت در برابر سقوط:

1 متر با محافظ

منبع تغذیه:

4 × AA LR6

تعداد اندازه‌گیری تقریبی:

500 بار در شرایط اعلام‌شده توسط سازنده

رده ایمنی:

CAT IV 100V

CAT III 150V

CAT II 300V

ابعاد:

185 × 111 × 44mm

وزن:

حدود 570g

جمع‌بندی

ارت تستر HIOKI FT6031-50 یک دستگاه حرفه‌ای و مقاوم برای اندازه‌گیری مقاومت سیستم اتصال زمین است که از روش‌های:

سه سیمه و دو سیمه

پشتیبانی می‌کند.

این دستگاه در روش سه سیمه با استفاده از الکترودهای کمکی، امکان اندازه‌گیری مقاومت زمین را فراهم می‌کند و به دلیل طراحی دیجیتال، Auto Range و فرآیند اندازه‌گیری خودکار، کار با آن بسیار ساده است.

رنج اندازه‌گیری مقاومت دستگاه از:

0 تا 2000 اهم

است و در پایین‌ترین محدوده دارای رزولوشن:

0.01 اهم

است.

FT6031-50 همچنین قابلیت اندازه‌گیری ولتاژ زمین را در محدوده:

0 تا 30 ولت RMS

دارد و می‌تواند در شرایطی که ولتاژ زمین تا:

25 ولت RMS

وجود دارد، عملکرد مناسبی داشته باشد.

یکی از نقاط قوت مهم این مدل، بدنه مقاوم آن است. دستگاه دارای حفاظت:

IP65 / IP67

بوده و برای استفاده در محیط‌های صنعتی و فضای باز گزینه بسیار مناسبی محسوب می‌شود.

همچنین طراحی مقاوم دستگاه، الکترودهای کمکی استیل ضدزنگ، کابل‌های اندازه‌گیری 4، 10 و 20 متری و سیستم حرفه‌ای جمع‌کننده کابل، FT6031-50 را به یک مجموعه کامل برای اندازه‌گیری مقاومت زمین تبدیل کرده است.

قابلیت‌های:

• Live Wire Warning
• Zero Adjustment
• Continuous Measurement
• Comparator
• Auto Range

نیز باعث افزایش راحتی و سرعت استفاده از دستگاه می‌شوند.

با اضافه کردن آداپتور اختیاری:

Z3210

امکان ارتباط بی‌سیم و استفاده از نرم‌افزار:

GENNECT Cross

نیز فراهم می‌شود.

در مجموع، HIOKI FT6031-50 یک ارت تستر دیجیتال حرفه‌ای، دقیق و مقاوم برای تست مقاومت زمین به روش سه سیمه و دو سیمه است و به دلیل رنج 2000 اهم، رزولوشن 0.01 اهم، مقاومت مناسب در برابر نویز، اندازه‌گیری ولتاژ زمین، حفاظت IP67 و تجهیزات جانبی کامل، انتخابی بسیار مناسب برای برق صنعتی، تأسیسات، تعمیر و نگهداری و بازرسی سیستم‌های اتصال زمین محسوب می‌شود.
