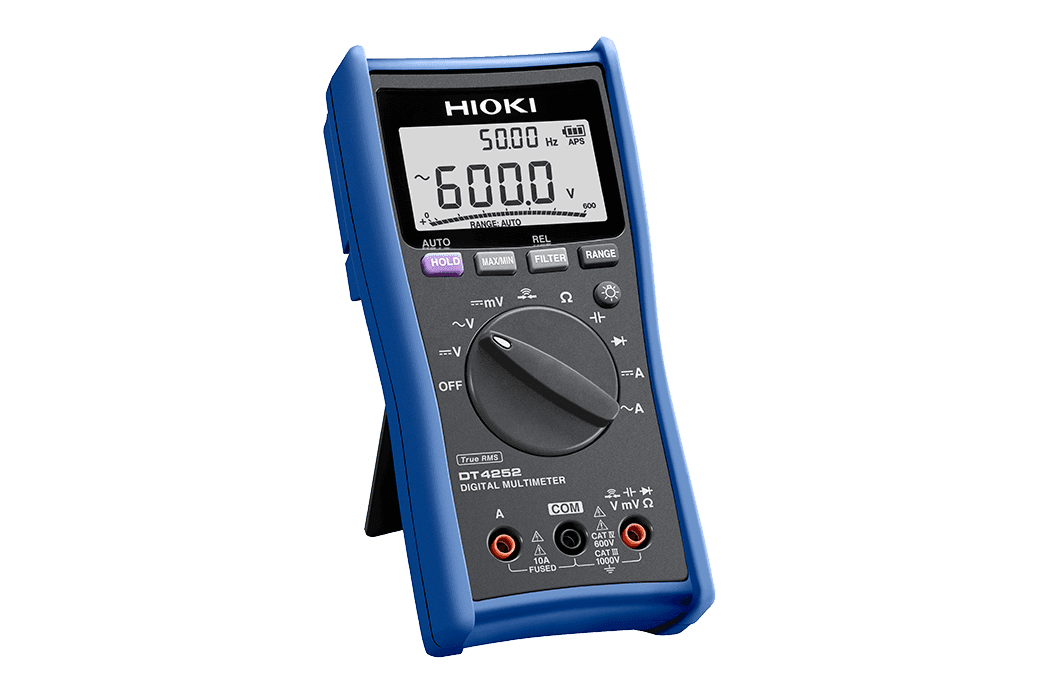

مولتی متر دیجیتال DT4252 برند HIOKI

مولتی متر دیجیتال DT4252 برند HIOKI

مولتی متر دیجیتال HIOKI DT4252 یکی از مدل‌های حرفه‌ای و کاربردی سری DT4200 برند ژاپنی HIOKI است که برای انجام طیف وسیعی از اندازه‌گیری‌های الکتریکی در محیط‌های آزمایشگاهی، تحقیق و توسعه، تعمیر و نگهداری تجهیزات و تست‌های عمومی طراحی شده است.

این مولتی‌متر با بهره‌گیری از دقت مناسب، رنج اندازه‌گیری گسترده، نمایشگر 6000 Counts، اندازه‌گیری مستقیم جریان تا 10A AC/DC، قابلیت اندازه‌گیری True RMS در جریان و ولتاژ AC، فیلتر Low Pass برای حذف مؤلفه‌های هارمونیکی و امکاناتی مانند MAX/MIN/AVG، Auto Hold و Relative، گزینه‌ای مناسب برای تکنسین‌ها، مهندسان برق، تعمیرکاران و کاربران آزمایشگاهی محسوب می‌شود.

HIOKI، DT4252 را در دسته مولتی‌مترهای استاندارد و عمومی خود قرار داده و این مدل را به‌خصوص برای کاربردهای آزمایشگاهی و تحقیقاتی معرفی می‌کند. این دستگاه همچنین از استانداردهای ایمنی CAT IV 600V و CAT III 1000V برخوردار است و برای انجام اندازه‌گیری‌های الکتریکی در محیط‌های حرفه‌ای طراحی شده است.

مهم‌ترین ویژگی‌های HIOKI DT4252

• مولتی‌متر دیجیتال حرفه‌ای و چندمنظوره
• مناسب برای کاربردهای آزمایشگاهی، تحقیقاتی و اندازه‌گیری عمومی
• دقت پایه ولتاژ DC برابر ±0.3% rdg. ±5 dgt.
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری ولتاژ AC تا 1000V
• اندازه‌گیری جریان مستقیم DC تا 10A
• اندازه‌گیری جریان متناوب AC تا 10A
• اندازه‌گیری AC با روش True RMS
• پهنای باند اندازه‌گیری ولتاژ AC از 40Hz تا 1kHz
• فیلتر Low Pass برای حذف هارمونیک‌های فرکانس بالا
• اندازه‌گیری مقاومت تا 60MΩ
• اندازه‌گیری ظرفیت خازنی تا 10mF
• اندازه‌گیری فرکانس تا 99.99kHz در حالت AC Voltage
• تست پیوستگی با پاسخ سریع
• تست دیود
• نمایش همزمان ولتاژ و فرکانس با Dual Display
• نمایشگر 4 رقمی با حداکثر 6000 Counts
• Bar Graph
• قابلیت Hold و Auto Hold
• قابلیت نمایش MAX/MIN/AVG
• قابلیت Relative Measurement
• Auto Power Save
• ارتباط USB به‌صورت آپشنال
• طراحی مقاوم و مناسب استفاده حرفه‌ای
• رده ایمنی CAT IV 600V / CAT III 1000V

مشخصات فنی HIOKI DT4252

مشخصه	مقدار
برند	HIOKI
مدل	DT4252
نوع دستگاه	Digital Multimeter
کاربرد	عمومی، آزمایشگاهی و تحقیقاتی
نمایشگر	LCD چهاررقمی
تعداد Counts	حداکثر 6000
Bar Graph	دارد
دقت پایه DC Voltage	±0.3% rdg. ±5 dgt.
ولتاژ DC	600.0mV تا 1000V
تعداد رنج DC Voltage	5 رنج
ولتاژ AC	6.000V تا 1000V
فرکانس AC Voltage	40Hz تا 1kHz
دقت AC Voltage در 40–500Hz	±0.9% rdg. ±3 dgt.
تکنولوژی AC Voltage	True RMS
جریان DC	6.000A / 10.00A
دقت جریان DC	±0.9% rdg. ±5 dgt.
جریان AC	6.000A / 10.00A
دقت جریان AC در 40–500Hz	±1.4% rdg. ±3 dgt.
فرکانس AC Current	40Hz تا 1kHz
مقاومت	600.0Ω تا 60.00MΩ
دقت پایه مقاومت	±0.7% rdg. ±5 dgt.
ظرفیت خازنی	1.000µF تا 10.00mF
دقت ظرفیت	±1.9% rdg. ±5 dgt.
فرکانس	تا 99.99kHz
دقت فرکانس	±0.1% rdg. ±1 dgt.
تست پیوستگی	دارد
تست دیود	دارد
Low Pass Filter	دارد
MAX/MIN/AVG	دارد
Relative	دارد
Auto Hold	دارد
Auto Power Save	دارد
USB	آپشنال
استاندارد ایمنی	CAT IV 600V / CAT III 1000V
منبع تغذیه	4 عدد باتری LR03
زمان کارکرد	حدود 130 ساعت
ابعاد	84 × 174 × 52 میلی‌متر
وزن	حدود 390 گرم با باتری و هولستر

اندازه‌گیری ولتاژ DC تا 1000 ولت

یکی از نقاط قوت DT4252، دقت مناسب آن در اندازه‌گیری ولتاژ DC است. این دستگاه محدوده‌ای از 600mV تا 1000V DC را پوشش می‌دهد و دقت پایه DC Voltage آن ±0.3% rdg. ±5 dgt. است.

این قابلیت باعث می‌شود DT4252 برای بررسی ولتاژ منابع تغذیه، مدارهای الکترونیکی، تجهیزات صنعتی، تابلوهای برق و سیستم‌های DC انتخاب مناسبی باشد.

اندازه‌گیری ولتاژ AC تا 1000 ولت با True RMS

DT4252 قابلیت اندازه‌گیری ولتاژ AC در محدوده 6V تا 1000V را دارد و مشخصه فرکانسی آن از 40Hz تا 1kHz است.

اندازه‌گیری AC این مدل بر پایه True RMS انجام می‌شود و دقت پایه آن در بازه 40 تا 500 هرتز برابر ±0.9% rdg. ±3 dgt. اعلام شده است.

این ویژگی برای اندازه‌گیری ولتاژ AC در تجهیزات و مدارهایی که شکل موج آنها الزاماً سینوسی ایده‌آل نیست اهمیت زیادی دارد.

اندازه‌گیری مستقیم جریان تا 10 آمپر

یکی از تفاوت‌های مهم DT4252 با برخی مدل‌های تخصصی سری DT4200، قابلیت اندازه‌گیری مستقیم جریان است.

این مولتی‌متر می‌تواند جریان DC و AC را در رنج‌های:

• 6.000A
• 10.00A

اندازه‌گیری کند.

دقت پایه جریان DC برابر ±0.9% rdg. ±5 dgt. است و برای جریان AC در بازه 40 تا 500Hz دقت پایه ±1.4% rdg. ±3 dgt. اعلام شده است. اندازه‌گیری جریان AC نیز True RMS است و مشخصه فرکانسی آن تا 1kHz ادامه دارد.

فیلتر Low Pass برای اندازه‌گیری خروجی اینورتر

یکی از قابلیت‌های مهم DT4252، فیلتر Low Pass است.

در سیستم‌هایی مانند اینورترها، خروجی می‌تواند علاوه بر مؤلفه اصلی شامل هارمونیک‌های فرکانس بالا باشد. فیلتر Low Pass مولتی‌متر امکان حذف مؤلفه‌های هارمونیکی بالاتر را فراهم می‌کند تا کاربر بتواند مؤلفه اصلی سیگنال را بهتر بررسی کند.

HIOKI به‌طور مشخص به کاربرد این قابلیت برای اندازه‌گیری خروجی سمت ثانویه اینورتر اشاره کرده است.

اندازه‌گیری مقاومت تا 60 مگااهم

DT4252 برای تست مقاومت، رنج گسترده‌ای از 600Ω تا 60.00MΩ در اختیار کاربر قرار می‌دهد.

این محدوده امکان بررسی مقاومت قطعات الکترونیکی، مدارها، مسیرهای سیم‌کشی و بسیاری از تجهیزات الکتریکی را فراهم می‌کند.

دقت پایه مقاومت دستگاه ±0.7% rdg. ±5 dgt. اعلام شده است.

تست خازن تا 10 میلی‌فاراد

DT4252 علاوه بر اندازه‌گیری پارامترهای اصلی الکتریکی، دارای قابلیت تست ظرفیت خازنی نیز هست.

رنج ظرفیت این دستگاه از 1.000µF تا 10.00mF است و دقت پایه آن ±1.9% rdg. ±5 dgt. اعلام شده است.

این قابلیت برای بررسی خازن‌های مورد استفاده در مدارهای الکترونیکی و تجهیزات الکتریکی کاربرد دارد.

اندازه‌گیری فرکانس

HIOKI DT4252 امکان اندازه‌گیری فرکانس سیگنال را نیز فراهم می‌کند.

در اندازه‌گیری AC Voltage، فرکانس تا 99.99kHz قابل اندازه‌گیری است. در حالت اندازه‌گیری AC Voltage و AC Current نیز رنج‌های فرکانس از حدود 99.99Hz تا 9.999kHz در دسترس هستند.

دقت پایه اندازه‌گیری فرکانس ±0.1% rdg. ±1 dgt. است.

تست پیوستگی سریع

DT4252 به سیستم Continuity Check مجهز است.

آستانه فعال شدن تست پیوستگی:

25Ω یا کمتر

و آستانه خاموش شدن:

245Ω یا بیشتر

است.

برای سرعت بالاتر در تشخیص اتصال، علاوه بر صدای Buzzer، LED قرمز نیز هنگام فعال شدن تست پیوستگی روشن می‌شود. زمان پاسخ نیز 0.5ms یا بیشتر اعلام شده است.

تست دیود

DT4252 قابلیت Diode Test را نیز در اختیار کاربر قرار می‌دهد.

مشخصات تست دیود دستگاه شامل:

• ولتاژ مدار باز: حداکثر 5V
• جریان تست: حداکثر 0.5mA
• محدوده آستانه ولتاژ مستقیم: 0.15 تا 1.5V

است.

نمایشگر Dual Display

یکی از امکانات کاربردی DT4252، نمایشگر دوگانه است.

این قابلیت به کاربر اجازه می‌دهد پارامترهای مرتبط را همزمان مشاهده کند؛ HIOKI به‌طور مشخص امکان مشاهده همزمان ولتاژ و فرکانس را در این سری معرفی کرده است.

نمایشگر اصلی دستگاه 4 رقمی بوده و حداکثر 6000 Counts را نمایش می‌دهد. همچنین Bar Graph برای مشاهده سریع تغییرات مقدار اندازه‌گیری‌شده در نظر گرفته شده است.

قابلیت‌های کاربردی اندازه‌گیری

DT4252 تنها یک مولتی‌متر برای نمایش مقدار لحظه‌ای نیست و مجموعه‌ای از امکانات کاربردی برای تحلیل اندازه‌گیری در اختیار کاربر قرار می‌دهد:

MAX / MIN / AVG

برای مشاهده حداکثر، حداقل و میانگین مقدار اندازه‌گیری‌شده.

Relative Measurement

برای مقایسه مقدار فعلی با مقدار مرجع.

Data Hold

برای ثابت نگه داشتن مقدار روی نمایشگر.

Auto Hold

برای نگه‌داشتن خودکار مقدار پایدار.

Auto Power Save

برای کاهش مصرف باتری در زمان عدم استفاده.

Low Pass Filter

برای کاهش اثر هارمونیک‌های فرکانس بالا در کاربردهای مشخص.

USB Communication

با استفاده از تجهیزات آپشنال، امکان ارتباط دستگاه با کامپیوتر و انجام اندازه‌گیری از طریق PC فراهم می‌شود.

ایمنی HIOKI DT4252

DT4252 برای استفاده در محیط‌های حرفه‌ای طراحی شده و دارای رده ایمنی:

CAT IV 600V / CAT III 1000V

است.

این سطح ایمنی باعث می‌شود دستگاه برای بسیاری از کاربردهای اندازه‌گیری در سیستم‌های الکتریکی و تجهیزات صنعتی مناسب باشد؛ البته محدوده مجاز استفاده همیشه باید مطابق رده اندازه‌گیری، شرایط مدار و دستورالعمل ایمنی دستگاه انتخاب شود.

طراحی و ساخت

HIOKI DT4252 دارای ابعاد:

84 × 174 × 52 میلی‌متر

و وزن تقریبی:

390 گرم

با احتساب باتری و هولستر است.

دستگاه از چهار عدد باتری قلمی LR03 تغذیه می‌شود و طبق مشخصات رسمی HIOKI، زمان کارکرد مداوم آن با خاموش بودن نور پس‌زمینه حدود 130 ساعت است.

کاربردهای مولتی متر HIOKI DT4252

مولتی‌متر DT4252 می‌تواند در طیف گسترده‌ای از کاربردهای اندازه‌گیری مورد استفاده قرار گیرد، از جمله:

• آزمایشگاه‌های برق و الکترونیک
• مراکز تحقیق و توسعه
• تعمیر و عیب‌یابی تجهیزات الکتریکی
• تست مدارهای الکترونیکی
• بررسی منابع تغذیه
• اندازه‌گیری ولتاژ AC و DC
• اندازه‌گیری جریان AC و DC
• تست تابلوهای برق
• تعمیر و نگهداری تجهیزات صنعتی
• بررسی تجهیزات کنترلی
• تست خروجی تجهیزات و منابع تغذیه
• اندازه‌گیری مقاومت و خازن
• تست دیود و پیوستگی
• بررسی فرکانس سیگنال‌ها
• اندازه‌گیری و بررسی خروجی اینورتر با استفاده از Low Pass Filter
• استفاده عمومی در آزمایشگاه و کارگاه‌های فنی

تفاوت HIOKI DT4252 با DT4253 و DT4256

در خانواده DT4250، مدل‌ها بر اساس نوع کاربرد تفاوت دارند.

DT4252 بیشتر به‌عنوان یک مولتی‌متر عمومی با قابلیت اندازه‌گیری مستقیم جریان تا 10A و مناسب کاربردهای آزمایشگاهی و تحقیقاتی معرفی شده است.

DT4253 بیشتر برای تجهیزات ابزار دقیق، سیستم‌های HVAC و تجهیزات گازسوز طراحی شده و قابلیت اندازه‌گیری جریان‌های بسیار پایین mA/µA را دارد.

در مقابل، DT4256 یک مدل چندمنظوره‌تر است که قابلیت‌هایی مانند تشخیص خودکار AC/DC ولتاژ و گستره وسیع‌تر اندازه‌گیری جریان را ارائه می‌دهد.

بنابراین اگر اولویت شما دقت مناسب، اندازه‌گیری مستقیم 10A، ولتاژ تا 1000V، True RMS و استفاده عمومی یا آزمایشگاهی باشد، DT4252 گزینه بسیار مناسبی در سری DT4200 است.

اقلام همراه HIOKI DT4252

طبق مشخصات رسمی HIOKI، اقلام همراه دستگاه شامل موارد زیر است:

• مولتی‌متر دیجیتال HIOKI DT4252
• پراب تست L9300
• هولستر
• 4 عدد باتری آلکالاین LR03
• دفترچه راهنما

همچنین تجهیزات و لوازم جانبی مانند پکیج ارتباط USB، کابل USB، کیف حمل، بند مگنتی و فیوزهای جایگزین به‌صورت آپشنال قابل تهیه هستند.

جمع‌بندی

HIOKI DT4252 یک مولتی‌متر دیجیتال حرفه‌ای و قابل اعتماد برای اندازه‌گیری‌های عمومی، آزمایشگاهی و تحقیقاتی است که مجموعه‌ای از قابلیت‌های مهم را در اختیار کاربر قرار می‌دهد.

اندازه‌گیری ولتاژ DC تا 1000V با دقت پایه ±0.3%، اندازه‌گیری ولتاژ AC تا 1000V با True RMS، اندازه‌گیری مستقیم جریان AC/DC تا 10A، مقاومت تا 60MΩ، ظرفیت خازنی تا 10mF، اندازه‌گیری فرکانس، تست دیود و پیوستگی، فیلتر Low Pass، نمایش Dual Display و قابلیت‌های MAX/MIN/AVG از مهم‌ترین امکانات این مدل هستند.

از طرف دیگر، رده ایمنی CAT IV 600V / CAT III 1000V، طراحی حرفه‌ای HIOKI و عمر باتری حدود 130 ساعت باعث شده DT4252 گزینه‌ای مناسب برای کاربرانی باشد که به دنبال یک مولتی‌متر دقیق، مقاوم و چندمنظوره برای کارهای حرفه‌ای و آزمایشگاهی هستند.
