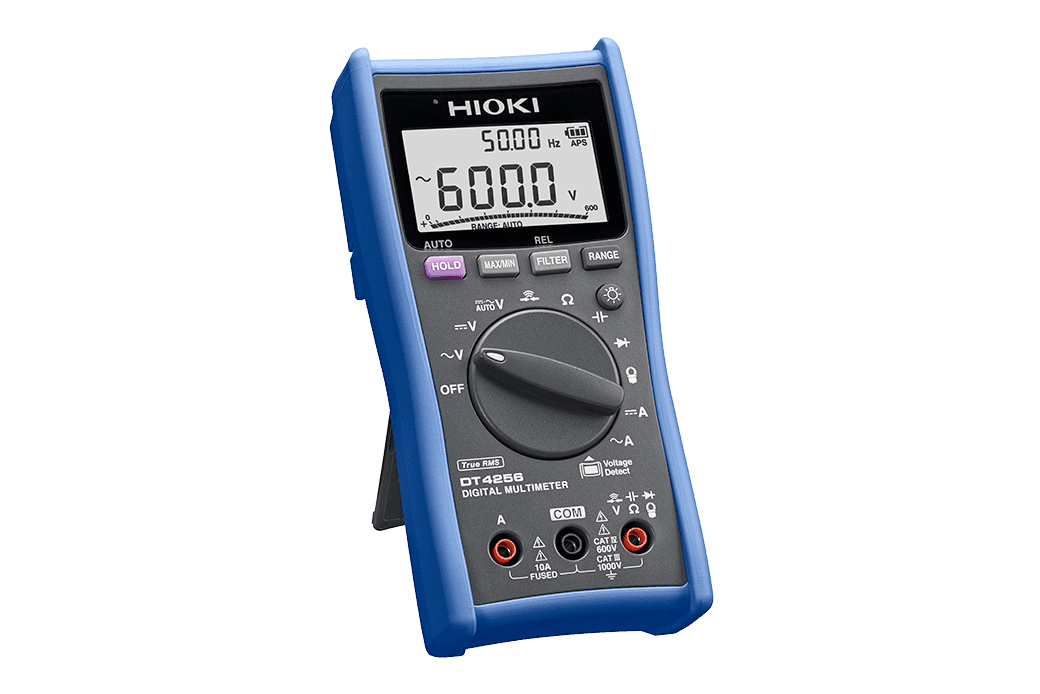

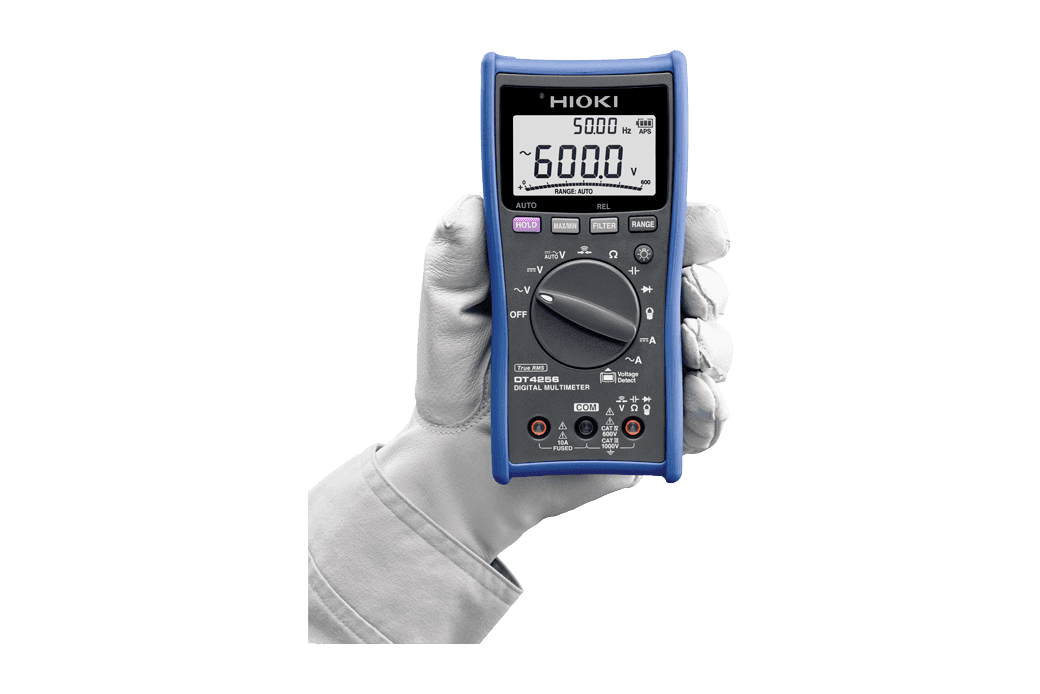

مولتی متر دیجیتال DT4256 برند HIOKI

مولتی متر دیجیتال DT4256 برند HIOKI

مولتی متر دیجیتال HIOKI DT4256 یکی از کامل‌ترین مدل‌های سری DT4200 شرکت HIOKI است که برای طیف وسیعی از کاربردهای برق، الکترونیک، تعمیر و نگهداری صنعتی، تجهیزات ساختمانی، اینورترها، سیستم‌های خورشیدی و عیب‌یابی تجهیزات الکتریکی طراحی شده است.

این مدل علاوه بر اندازه‌گیری دقیق ولتاژ AC/DC، جریان AC/DC، مقاومت، ظرفیت خازنی و فرکانس، امکاناتی مانند تست دیود و پیوستگی، تشخیص ولتاژ، نمایش MAX/MIN/AVG، اندازه‌گیری نسبی، Auto Hold، فیلتر Low Pass و ارتباط USB اختیاری را در اختیار کاربر قرار می‌دهد.

یکی از مهم‌ترین مزیت‌های DT4256، وجود ورودی مستقیم 10A است که امکان اندازه‌گیری جریان AC و DC را بدون نیاز به کلمپ‌پروب فراهم می‌کند. علاوه بر آن، دستگاه از کلمپ‌پروب‌های AC سازگار HIOKI نیز پشتیبانی می‌کند و در این حالت امکان اندازه‌گیری جریان تا 1000A وجود دارد.

ویژگی‌های کلیدی HIOKI DT4256

• مولتی متر دیجیتال حرفه‌ای و چندمنظوره
• برند HIOKI
• مدل DT4256
• سری DT4200
• اندازه‌گیری ولتاژ DC تا 1000V
• اندازه‌گیری ولتاژ AC تا 1000V
• فناوری True RMS
• اندازه‌گیری جریان DC تا 10A
• اندازه‌گیری جریان AC تا 10A
• ورودی مستقیم 10A
• قابلیت اندازه‌گیری جریان AC با کلمپ‌پروب
• اندازه‌گیری جریان با کلمپ‌پروب تا 1000A
• قابلیت AUTO AC/DC V
• تشخیص ولتاژ بدون تماس
• فیلتر Low Pass
• اندازه‌گیری مقاومت تا 60MΩ
• اندازه‌گیری ظرفیت خازنی تا 10mF
• اندازه‌گیری فرکانس تا 99.99kHz
• تست دیود
• تست پیوستگی
• نمایش MAX/MIN/AVG
• Relative Measurement
• Data Hold
• Auto Hold
• Auto Power Save
• نمایشگر 6000 Count
• Bar Graph
• ارتباط USB اختیاری
• مناسب اندازه‌گیری سیگنال‌های ابزار دقیق 4–20mA
• مناسب تعمیر و نگهداری تجهیزات صنعتی
• مناسب بررسی اینورترها و تجهیزات قدرت
• رده ایمنی CAT IV 600V / CAT III 1000V

اندازه‌گیری ولتاژ DC تا 1000 ولت

DT4256 قابلیت اندازه‌گیری ولتاژ DC را از محدوده 600.0mV تا 1000V در اختیار کاربر قرار می‌دهد.

دقت پایه DC Voltage در مشخصات رسمی HIOKI برابر با:

±0.3% rdg. ±3 dgt.

اعلام شده است.

این محدوده باعث می‌شود DT4256 برای اندازه‌گیری مدارهای الکترونیکی کم‌ولتاژ تا سیستم‌های الکتریکی صنعتی و تابلوهای برق مناسب باشد.

اندازه‌گیری ولتاژ AC تا 1000 ولت با True RMS

DT4256 ولتاژ AC را در محدوده:

6.000V تا 1000V

اندازه‌گیری می‌کند.

مشخصات پایه دقت در محدوده 40 تا 500 هرتز:

±0.9% rdg. ±3 dgt.

است و مشخصه فرکانسی اندازه‌گیری AC Voltage از 40Hz تا 1kHz اعلام شده است.

DT4256 از True RMS استفاده می‌کند؛ بنابراین برای اندازه‌گیری سیگنال‌های AC که شکل موج آنها تحت تأثیر بارهای الکترونیکی، منابع تغذیه سوئیچینگ یا تجهیزات قدرت دچار اعوجاج شده است، گزینه مناسبی است.

اندازه‌گیری مستقیم جریان تا 10 آمپر

یکی از مهم‌ترین تفاوت‌های DT4256 با DT4253، وجود ورودی مستقیم جریان است.

DT4256 جریان DC را در رنج‌های:

• 60.00mA
• 600.0mA
• 6.000A
• 10.00A

اندازه‌گیری می‌کند.

دقت پایه جریان DC:

±0.9% rdg. ±3 dgt.

اعلام شده است.

بنابراین برخلاف DT4253، برای اندازه‌گیری جریان‌های بالاتر از 60mA نیازی نیست حتماً از کلمپ‌پروب استفاده شود.

اندازه‌گیری جریان AC تا 10 آمپر

DT4256 قابلیت اندازه‌گیری مستقیم جریان AC را نیز دارد.

رنج‌های جریان AC شامل:

600.0mA تا 10.00A

است.

دقت پایه در محدوده 40 تا 500Hz:

±1.4% rdg. ±3 dgt.

و فناوری اندازه‌گیری نیز True RMS است.

بنابراین DT4256 برای اندازه‌گیری مستقیم جریان مدارهای الکتریکی و تجهیزات مختلف کاربرد دارد.

اندازه‌گیری جریان AC با کلمپ‌پروب

DT4256 علاوه بر ورودی مستقیم 10A، امکان استفاده از کلمپ‌پروب AC را نیز دارد.

با استفاده از کلمپ‌پروب‌های سازگار HIOKI می‌توان جریان AC را در محدوده:

10A تا 1000A

اندازه‌گیری کرد.

در این حالت دیگر نیازی به قرار دادن مولتی‌متر به‌صورت سری در مدار نیست و کاربر می‌تواند جریان هادی را با قرار دادن سنسور دور کابل اندازه‌گیری کند.

این روش به‌خصوص برای:

• تابلوهای برق
• موتورهای صنعتی
• کابل‌های قدرت
• خطوط توزیع
• تجهیزات HVAC
• سیستم‌های صنعتی

بسیار کاربردی است.

HIOKI برای DT4256 کلمپ‌پروب‌هایی مانند 9010-50، 9018-50 و 9132-50 را معرفی کرده است. برای اتصال کلمپ‌پروب‌های سری DT به DT4256، استفاده از Conversion Adapter 9704 مورد نیاز است.

اندازه‌گیری سیگنال‌های 4–20mA

DT4256 تنها برای برق قدرت طراحی نشده و می‌تواند برای بسیاری از کاربردهای ابزار دقیق نیز استفاده شود.

وجود رنج 60mA DC باعث می‌شود دستگاه بتواند سیگنال‌های استاندارد 4–20mA مورد استفاده در سیستم‌های Instrumentation را اندازه‌گیری کند.

در مستندات HIOKI، این مدل برای اندازه‌گیری سیگنال‌های ابزار دقیق 4 تا 20 میلی‌آمپر نیز معرفی شده است.

این قابلیت برای بررسی:

• ترانسمیترها
• سنسورها
• لوپ‌های جریان
• تجهیزات کنترل
• سیستم‌های ابزار دقیق

کاربرد دارد.

تشخیص خودکار AC و DC

DT4256 دارای قابلیت:

AUTO AC/DC V

است.

این قابلیت هنگام اندازه‌گیری ولتاژ به کاربر اجازه می‌دهد بدون نیاز به انتخاب دستی AC یا DC، نوع ولتاژ را تشخیص دهد.

برای تکنسین‌هایی که دائماً بین مدارهای AC و DC جابه‌جا می‌شوند، این قابلیت باعث سرعت بیشتر در عیب‌یابی می‌شود.

فیلتر Low Pass برای اینورترها

DT4256 به Low Pass Filter مجهز است.

این قابلیت برای اندازه‌گیری خروجی اینورترها اهمیت ویژه‌ای دارد.

در خروجی اینورتر ممکن است علاوه بر فرکانس اصلی، هارمونیک‌ها و مؤلفه‌های فرکانس بالا وجود داشته باشند. فیلتر Low Pass به کاربر کمک می‌کند مؤلفه‌های فرکانس بالاتر را حذف کرده و فرکانس پایه را بهتر بررسی کند.

HIOKI نیز DT4256 را برای اندازه‌گیری شکل موج اصلی خروجی اینورتر با استفاده از Low Pass Filter معرفی می‌کند.

اندازه‌گیری مقاومت تا 60 مگااهم

DT4256 مقاومت را در محدوده:

600.0Ω تا 60.00MΩ

در 6 رنج اندازه‌گیری می‌کند.

دقت پایه اعلام‌شده برای محدوده‌های اصلی مقاومت:

±0.7% rdg. ±3 dgt.

است.

این قابلیت برای بررسی:

• مقاومت‌ها
• سیم‌کشی
• اتصالات
• سنسورها
• مدارهای کنترلی
• قطعات الکترونیکی

کاربرد دارد.

اندازه‌گیری ظرفیت خازنی تا 10 میلی‌فاراد

DT4256 قابلیت اندازه‌گیری ظرفیت خازنی را نیز دارد.

محدوده اندازه‌گیری:

1.000µF تا 10.00mF

است.

دقت پایه این بخش:

±1.9% rdg. ±5 dgt.

اعلام شده است.

این قابلیت در عیب‌یابی و بررسی خازن‌های مدارهای الکتریکی، منابع تغذیه، تجهیزات صنعتی و سیستم‌های HVAC کاربردی است.

اندازه‌گیری فرکانس تا 99.99 کیلوهرتز

DT4256 فرکانس را از:

99.99Hz تا 99.99kHz

اندازه‌گیری می‌کند.

دقت پایه فرکانس:

±0.1% rdg. ±1 dgt.

است.

این قابلیت برای بررسی فرکانس منابع AC، سیگنال‌های کنترلی و برخی تجهیزات الکترونیکی مناسب است.

تشخیص ولتاژ

DT4256 به قابلیت Voltage Detection نیز مجهز است.

در حالت تشخیص ولتاژ:

• حالت Hi: حدود 40 تا 600V AC
• حالت Lo: حدود 80 تا 600V AC

را تشخیص می‌دهد.

در زمان تشخیص ولتاژ، دستگاه با صدای پیوسته و LED قرمز کاربر را از وجود ولتاژ مطلع می‌کند.

این ویژگی برای بررسی سریع وجود ولتاژ در محیط‌های الکتریکی کاربرد دارد.

تست پیوستگی بسیار سریع

DT4256 دارای Continuity Check سریع است.

آستانه عملکرد:

ON: 25Ω یا کمتر

و:

OFF: 245Ω یا بیشتر

است.

زمان پاسخ نیز:

0.5ms یا بیشتر

اعلام شده است.

این سرعت برای پیدا کردن قطعی سیم‌ها، بررسی فیوزها، مسیرهای مدار و اتصالات بسیار مناسب است.

تست دیود

DT4256 امکان تست دیود را نیز فراهم می‌کند.

مشخصات این بخش شامل:

• ولتاژ مدار باز: حداکثر 5.0V
• جریان تست: حداکثر 0.5mA
• محدوده نمایش Forward Voltage: حدود 0.15 تا 1.5V

است.

نمایش MAX / MIN / Average

DT4256 می‌تواند مقادیر:

MAX / MIN / AVG

را ثبت و نمایش دهد.

این قابلیت در شرایطی که مقدار اندازه‌گیری دائماً تغییر می‌کند، برای بررسی دامنه تغییرات بسیار مفید است.

برای مثال هنگام بررسی یک منبع تغذیه یا سیگنال ناپایدار، کاربر می‌تواند بیشترین، کمترین و میانگین مقدار ثبت‌شده را مشاهده کند.

Dual Display؛ نمایش هم‌زمان دو مقدار

یکی از امکانات کاربردی DT4256، Dual Display است.

با این قابلیت می‌توان پارامترهایی مانند ولتاژ و فرکانس را هم‌زمان روی نمایشگر مشاهده کرد.

HIOKI این ویژگی را به‌عنوان یکی از قابلیت‌های کلیدی DT4256 معرفی کرده است.

نمایشگر 6000 Count

DT4256 از نمایشگر LCD با حداکثر:

6000 Count

و Bar Graph استفاده می‌کند.

نرخ Refresh معمول نمایشگر حدود:

5 بار در ثانیه

است؛ البته در اندازه‌گیری ظرفیت، فرکانس و دما نرخ به‌روزرسانی متفاوت است.

ارتباط USB و ثبت اطلاعات

با استفاده از تجهیزات اختیاری HIOKI، DT4256 می‌تواند به کامپیوتر متصل شود.

پکیج ارتباطی:

DT4900-01

و کابل:

L1003

برای این منظور استفاده می‌شوند.

با اتصال به کامپیوتر می‌توان اطلاعات اندازه‌گیری را مشاهده، ذخیره و بررسی کرد و داده‌ها را به شکل نمودار نیز مشاهده کرد.

یکی از نکات مهم این سیستم، استفاده از ارتباط نوری ایزوله بین مولتی‌متر و کامپیوتر است که برای جلوگیری از ایجاد مسیر الکتریکی مستقیم بین دو دستگاه طراحی شده است.

ایمنی CAT IV 600V / CAT III 1000V

DT4256 دارای رده ایمنی:

CAT IV 600V

و

CAT III 1000V

است.

حداکثر ولتاژ مجاز بین ترمینال‌های V و COM نیز:

1000V AC/DC

است.

همچنین ورودی جریان دستگاه برای 10A با حفاظت فیوزی مناسب طراحی شده است؛ HIOKI در مشخصات ایمنی سری DT4200 حداکثر جریان مجاز بین ترمینال‌های A و COM را 10A AC/DC اعلام می‌کند.

طراحی مقاوم برای محیط‌های صنعتی

DT4256 برای استفاده حرفه‌ای طراحی شده و سری DT4200 از ویژگی‌هایی مانند:

• مقاومت در برابر سقوط
• محدوده دمای کاری گسترده
• استاندارد ایمنی EN61010
• استاندارد EMC EN61326
• حفاظت محیطی مطابق مشخصات سری

برخوردار است.

محدوده دمای کاری DT4256 در مشخصات رسمی:

25- تا 65+ درجه سانتی‌گراد

اعلام شده است.

اقلام همراه

طبق صفحه رسمی HIOKI، اقلام استاندارد همراه DT4256 شامل:

• مولتی متر HIOKI DT4256
• پراب تست L9300
• هولستر
• دفترچه راهنما
• 4 عدد باتری LR03 آلکالاین

است.

تجهیزات و لوازم جانبی قابل استفاده

برای DT4256 لوازم جانبی مختلفی ارائه شده است، از جمله:

کلمپ‌پروب 9010-50

مناسب اندازه‌گیری جریان AC در محدوده 10 تا 500A

کلمپ‌پروب 9018-50

محدوده 10 تا 500A AC با مشخصات فرکانسی گسترده‌تر

کلمپ‌پروب 9132-50

مناسب جریان AC در محدوده 20 تا 1000A

Conversion Adapter 9704

برای اتصال کلمپ‌پروب‌های سازگار به DT4256

Communication Package DT4900-01

برای ارتباط با کامپیوتر

USB Cable L1003

کابل ارتباطی USB با طول حدود 0.9m

Magnetic Strap Z5020

برای ثابت کردن دستگاه روی سطوح فلزی

کاربردهای HIOKI DT4256

⚡ برق و تأسیسات

DT4256 برای اندازه‌گیری ولتاژ و جریان در:

• تابلوهای برق
• مدارهای الکتریکی
• تأسیسات ساختمان
• تجهیزات توزیع برق
• مدارهای AC/DC

مناسب است.

🏭 تعمیر و نگهداری صنعتی

امکان اندازه‌گیری ولتاژ، جریان، مقاومت، فرکانس، ظرفیت و تست پیوستگی باعث شده DT4256 ابزار مناسبی برای تکنسین‌های تعمیر و نگهداری باشد.

🔧 عیب‌یابی تجهیزات

قابلیت‌های MAX/MIN/AVG، Auto Hold، تست پیوستگی سریع و تشخیص ولتاژ، فرآیند عیب‌یابی را سریع‌تر می‌کنند.

⚙️ اینورترها

Low Pass Filter برای بررسی فرکانس پایه خروجی اینورترها بسیار کاربردی است.

☀️ سیستم‌های خورشیدی

محدوده ولتاژ تا 1000V و قابلیت اندازه‌گیری جریان، این مدل را برای بسیاری از بررسی‌های سیستم‌های الکتریکی و خورشیدی مناسب می‌کند.

🏢 تجهیزات ساختمانی

HIOKI این مدل را برای تعمیر و نگهداری تجهیزات ساختمان و تأسیسات نیز معرفی کرده است.

DT4256 در مقایسه با DT4253

اگر بخواهیم تفاوت این دو مدل را خیلی ساده بگوییم:

بنابراین DT4256 را می‌توان مدل چندمنظوره‌تر دانست؛ مخصوصاً به دلیل وجود ورودی مستقیم جریان 10A AC/DC.

جمع‌بندی

HIOKI DT4256 یک مولتی متر دیجیتال حرفه‌ای و چندمنظوره است که برای تکنسین‌های برق، تعمیر و نگهداری صنعتی، تأسیسات، تجهیزات ساختمانی، اینورترها و طیف وسیعی از کاربردهای اندازه‌گیری طراحی شده است.

این دستگاه امکان اندازه‌گیری ولتاژ AC/DC تا 1000V، جریان DC و AC تا 10A به‌صورت مستقیم، جریان AC تا 1000A با کلمپ‌پروب، مقاومت تا 60MΩ، ظرفیت خازنی تا 10mF و فرکانس تا 99.99kHz را فراهم می‌کند.

وجود True RMS، تشخیص خودکار AC/DC، Low Pass Filter، تشخیص ولتاژ، Dual Display، تست پیوستگی سریع، تست دیود، MAX/MIN/AVG، Auto Hold و ارتباط USB اختیاری باعث شده DT4256 یکی از کامل‌ترین گزینه‌های سری DT4200 برای اندازه‌گیری‌های عمومی و صنعتی باشد.

از نظر ایمنی نیز رده CAT IV 600V / CAT III 1000V، این مولتی‌متر را برای کارهای حرفه‌ای در محیط‌های الکتریکی مناسب می‌کند.
