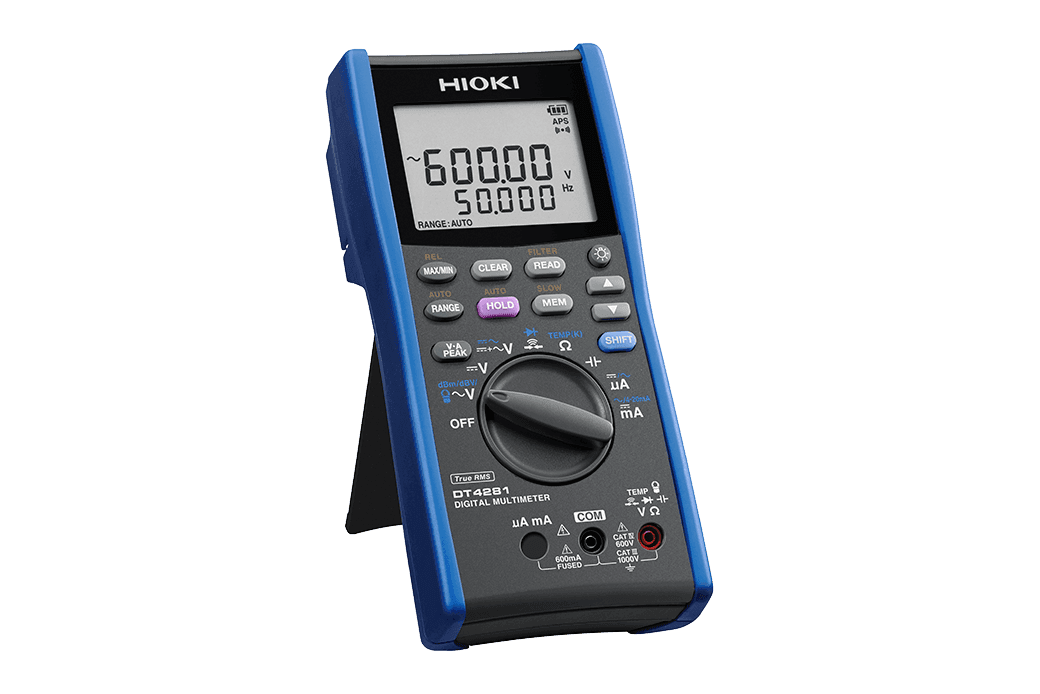

مولتی متر دیجیتال DT4281 برند HIOKI

مولتی متر دیجیتال DT4281 برند HIOKI

مولتی متر دیجیتال HIOKI DT4281 یکی از مولتی‌مترهای حرفه‌ای و رده‌بالای سری DT4280 برند ژاپنی HIOKI است که برای انجام اندازه‌گیری‌های دقیق و پیشرفته در سیستم‌های الکتریکی، تجهیزات صنعتی، تابلوهای برق، منابع تغذیه، درایوها، اینورترها و فعالیت‌های تعمیر و نگهداری طراحی شده است.

DT4281 با برخورداری از نمایشگر 5 رقمی با رزولوشن 60000 Counts، دقت بسیار بالای اندازه‌گیری ولتاژ DC، گستره فرکانسی وسیع در اندازه‌گیری ولتاژ AC از 20Hz تا 100kHz، اندازه‌گیری True RMS، قابلیت اندازه‌گیری همزمان ولتاژ و فرکانس، فیلتر Low Pass، قابلیت Peak Measurement و امکانات تخصصی متعدد، یکی از گزینه‌های حرفه‌ای HIOKI برای اندازه‌گیری‌های دقیق و پیچیده الکتریکی محسوب می‌شود.

یکی از مهم‌ترین ویژگی‌های DT4281، طراحی آن با تمرکز ویژه بر ایمنی هنگام اندازه‌گیری جریان است. برخلاف DT4282 که دارای ورودی مستقیم 10 آمپر است، DT4281 فاقد ترمینال 10A بوده و برای اندازه‌گیری جریان‌های بالاتر از کلمپ‌پروب‌های HIOKI استفاده می‌کند. این طراحی احتمال اتصال اشتباه پراب به ورودی جریان و ایجاد اتصال کوتاه را کاهش می‌دهد.

HIOKI این مدل را به‌طور مشخص برای Electrical Work in the Field معرفی می‌کند؛ یعنی کاربردهای حرفه‌ای در محیط‌های صنعتی و میدانی که علاوه بر دقت بالا، ایمنی اندازه‌گیری اهمیت زیادی دارد.

مهم‌ترین ویژگی‌های HIOKI DT4281

• مولتی متر دیجیتال حرفه‌ای و رده‌بالا
• مناسب اندازه‌گیری‌های دقیق و پیشرفته الکتریکی
• مناسب کاربردهای صنعتی و میدانی
• نمایشگر 5 رقمی با رزولوشن 60000 Counts
• دقت پایه بسیار بالا در اندازه‌گیری DC Voltage
• دقت پایه DC Voltage تا ±0.025% rdg. ±2 dgt.
• اندازه‌گیری ولتاژ DC از 60.000mV تا 1000.0V
• اندازه‌گیری ولتاژ AC از 60.000mV تا 1000.0V
• اندازه‌گیری DC+AC Voltage
• True RMS برای اندازه‌گیری AC
• پهنای باند وسیع AC Voltage تا 100kHz
• اندازه‌گیری جریان DC تا 600mA
• اندازه‌گیری جریان AC تا 600mA
• اندازه‌گیری جریان‌های بالاتر با کلمپ‌پروب
• قابلیت اندازه‌گیری جریان AC با کلمپ از 10A تا 1000A
• بدون ترمینال مستقیم 10A برای افزایش ایمنی
• قابلیت اندازه‌گیری مقاومت تا 600MΩ
• اندازه‌گیری ظرفیت خازنی از 1nF تا 100mF
• اندازه‌گیری فرکانس تا 500kHz
• اندازه‌گیری دما با ترموکوپل نوع K
• بازه دمایی 40- تا 800+ درجه سانتی‌گراد
• قابلیت تست دیود
• تست پیوستگی
• اندازه‌گیری Peak
• MAX/MIN
• Auto Hold
• Data Hold
• Relative Measurement
• Sampling تنظیم‌شونده
• حافظه داخلی برای ذخیره 400 داده
• تبدیل 4-20mA و 0-20mA به درصد
• تبدیل dB و dBV
• Dual Display
• فیلتر Low Pass
• Terminal Shutter برای جلوگیری از اتصال اشتباه پراب
• ارتباط USB به‌صورت آپشنال
• رده ایمنی CAT IV 600V / CAT III 1000V

مشخصات فنی HIOKI DT4281

مشخصه	مقدار
برند	HIOKI
مدل	DT4281
سری	DT4280
نوع دستگاه	Digital Multimeter
کاربرد	صنعتی، میدانی، تعمیر و نگهداری، اندازه‌گیری پیشرفته
نمایشگر	LCD پنج رقمی
Resolution	60000 Counts
تعداد رنج DC Voltage	6
DC Voltage	60.000mV تا 1000.0V
دقت پایه DC Voltage	±0.025% rdg. ±2 dgt.
AC Voltage	60.000mV تا 1000.0V
رنج AC Voltage	6
روش اندازه‌گیری AC	True RMS
فرکانس AC Voltage	20Hz تا 100kHz
دقت AC Voltage در 45–65Hz	±0.2% rdg. ±25 dgt.
DC+AC Voltage	6.0000V تا 1000.0V
فرکانس DC+AC Voltage	20Hz تا 100kHz
دقت DC+AC در 45–65Hz	±0.3% rdg. ±30 dgt.
مقاومت	60.000Ω تا 600.0MΩ
تعداد رنج مقاومت	8
دقت پایه مقاومت	±0.03% rdg. ±2 dgt.
جریان DC مستقیم	600.00µA تا 600.00mA
تعداد رنج DC Current	4
دقت پایه DC Current	±0.05% rdg. ±5 dgt.
جریان AC مستقیم	600.00µA تا 600.00mA
تعداد رنج AC Current	4
دقت AC Current در 45–65Hz	±0.6% rdg. ±5 dgt.
فرکانس AC Current	20Hz تا 20kHz
جریان AC با کلمپ	10A تا 1000A
تعداد رنج Clamp Current	7
دقت پایه با کلمپ	±0.6% rdg. ±2 dgt. در 40–65Hz + خطای کلمپ
ظرفیت خازنی	1.000nF تا 100.0mF
تعداد رنج ظرفیت	9
دقت ظرفیت	±1.0% rdg. ±5 dgt.
فرکانس	99.999Hz تا 500.00kHz
دقت فرکانس	±0.005% rdg. ±3 dgt.
تست پیوستگی	دارد
آستانه Continuity	20 / 50 / 100 / 500Ω
زمان پاسخ Continuity	10ms یا بیشتر
تست دیود	دارد
جریان تست دیود	حداکثر 1.2mA
ولتاژ مدار باز دیود	حداکثر 4.5V
اندازه‌گیری Peak	دارد
دما	K-Type: 40- تا 800+°C
حافظه داخلی	400 داده
Dual Display	دارد
MAX/MIN	دارد
Auto Hold	دارد
Relative	دارد
Low Pass Filter	دارد
4-20mA Percentage	دارد
dB Conversion	دارد
Sampling Setting	دارد
USB	آپشنال
Terminal Shutter	دارد
استاندارد ایمنی	CAT IV 600V / CAT III 1000V
باتری	4 × LR6 (AA)
زمان کارکرد	حدود 100 ساعت
ابعاد	93 × 197 × 53mm
وزن	حدود 650g با باتری و نگهدارنده پراب
ساخت	ژاپن

اندازه‌گیری بسیار دقیق ولتاژ DC

یکی از مهم‌ترین نقاط قوت DT4281، دقت بسیار بالای آن در اندازه‌گیری ولتاژ DC است.

این دستگاه ولتاژ DC را از:

60.000mV تا 1000.0V

اندازه‌گیری می‌کند و دقت پایه آن:

±0.025% rdg. ±2 dgt.

است.

این میزان دقت، DT4281 را برای اندازه‌گیری‌های دقیق در مدارهای الکتریکی، منابع تغذیه، تجهیزات صنعتی، سیستم‌های کنترل، تجهیزات الکترونیکی و بررسی سیگنال‌های DC مناسب می‌کند.

رنج پایین 60mV نیز امکان بررسی سیگنال‌های کوچک را فراهم می‌کند، در حالی که رنج 1000V امکان انجام اندازه‌گیری‌های ولتاژ بالا در محدوده مجاز دستگاه را فراهم می‌سازد.

اندازه‌گیری AC با True RMS و پهنای باند تا 100kHz

DT4281 تنها برای اندازه‌گیری برق شهر طراحی نشده است.

رنج اندازه‌گیری AC Voltage این دستگاه از:

60.000mV تا 1000.0V

است و مشخصه فرکانسی آن از:

20Hz تا 100kHz

گسترش پیدا می‌کند.

این ویژگی باعث می‌شود DT4281 در بررسی سیگنال‌ها و تجهیزات الکتریکی با فرکانس‌های بالاتر نیز کاربرد داشته باشد.

اندازه‌گیری AC به روش True RMS انجام می‌شود و برای شکل موج‌های غیرسینوسی و سیگنال‌های دارای اعوجاج، نسبت به مولتی‌مترهای Average Responding گزینه مناسب‌تری برای اندازه‌گیری مقدار مؤثر واقعی است.

اندازه‌گیری DC+AC Voltage

یکی از قابلیت‌های حرفه‌ای DT4281، امکان اندازه‌گیری DC+AC Voltage است.

در این حالت دستگاه می‌تواند مؤلفه DC و AC موجود روی یک سیگنال را به‌صورت ترکیبی بررسی کند.

رنج این عملکرد:

6.0000V تا 1000.0V

و پهنای باند آن:

20Hz تا 100kHz

است.

این قابلیت برای بررسی سیگنال‌هایی که دارای ولتاژ DC به‌همراه مؤلفه AC یا Ripple هستند بسیار کاربردی است.

HIOKI نیز DT4281 را برای بررسی Ripple Voltage در سیستم‌های شارژ DC معرفی کرده و استفاده همزمان از Peak Measurement و DC+AC Voltage را برای این کاربرد مطرح می‌کند.

اندازه‌گیری جریان با کلمپ‌پروب؛ ایمنی بیشتر در کار صنعتی

یکی از مهم‌ترین تفاوت‌های DT4281 با DT4282 همین بخش است.

DT4281 برای افزایش ایمنی، ترمینال مستقیم 10A ندارد و جریان‌های بالا را از طریق کلمپ‌پروب اندازه‌گیری می‌کند. HIOKI این طراحی را با هدف جلوگیری از یکی از خطاهای خطرناک هنگام کار با مولتی‌متر یعنی اتصال اشتباه ورودی جریان به مدار ولتاژ در نظر گرفته است.

با استفاده از کلمپ‌پروب مناسب، DT4281 می‌تواند جریان AC را در محدوده:

10A تا 1000A

اندازه‌گیری کند.

کلمپ‌های سازگار شامل مدل‌های زیر هستند:

• HIOKI 9010-50
• HIOKI 9018-50
• HIOKI 9132-50

برای اتصال این کلمپ‌پروب‌ها به DT4281 استفاده از Conversion Adapter 9704 مورد نیاز است.

نکته مهم این است که دقت اعلام‌شده برای اندازه‌گیری جریان با کلمپ، خطای خود کلمپ را شامل نمی‌شود و باید دقت کلمپ انتخاب‌شده نیز در نظر گرفته شود.

اندازه‌گیری جریان‌های بسیار کم

DT4281 فقط برای جریان‌های بالا طراحی نشده است.

این مولتی‌متر دارای رنج‌های جریان مستقیم و متناوب:

• 600.00µA
• 6000.0µA
• 60.000mA
• 600.00mA

است.

این قابلیت برای اندازه‌گیری جریان‌های پایین در مدارهای کنترلی، تجهیزات الکترونیکی و برخی تجهیزات صنعتی بسیار کاربردی است.

HIOKI همچنین به قابلیت 600µA Range برای اندازه‌گیری جریان‌های بسیار کم مانند جریان شعله در تجهیزات گازسوز اشاره کرده است.

اندازه‌گیری 4-20mA و 0-20mA

برای کاربران حوزه ابزار دقیق، یکی از قابلیت‌های مهم DT4281 امکان تبدیل سیگنال‌های جریان به نمایش درصدی است.

دستگاه می‌تواند سیگنال‌های استاندارد ابزار دقیق 4-20mA و 0-20mA را به مقدار درصدی تبدیل و نمایش دهد.

این ویژگی برای بررسی ترانسمیترها و سنسورهایی که پارامترهایی مانند:

• دما
• فشار
• دبی
• سطح
• سایر پارامترهای فرآیندی

را به سیگنال جریان تبدیل می‌کنند، کاربرد زیادی دارد.

اندازه‌گیری مقاومت تا 600 مگااهم

DT4281 از نظر اندازه‌گیری مقاومت نیز عملکرد بسیار گسترده‌ای دارد.

رنج مقاومت دستگاه:

60.000Ω تا 600.0MΩ

در 8 رنج است.

دقت پایه مقاومت نیز:

±0.03% rdg. ±2 dgt.

اعلام شده است.

این گستره برای اندازه‌گیری مقاومت‌های معمولی، مدارهای الکترونیکی و مقاومت‌های بسیار بالا کاربرد دارد.

اندازه‌گیری ظرفیت خازنی تا 100mF

DT4281 قابلیت اندازه‌گیری ظرفیت خازنی را از:

1.000nF تا 100.0mF

در اختیار کاربر قرار می‌دهد.

این دستگاه دارای 9 رنج ظرفیت بوده و دقت پایه این بخش ±1.0% rdg. ±5 dgt. است.

اندازه‌گیری فرکانس تا 500kHz

یکی دیگر از قابلیت‌های مهم DT4281، Frequency Measurement است.

رنج اندازه‌گیری فرکانس:

99.999Hz تا 500.00kHz

است و دقت پایه آن:

±0.005% rdg. ±3 dgt.

اعلام شده است.

این ویژگی برای بررسی فرکانس سیگنال‌ها، منابع تغذیه سوئیچینگ، مدارهای کنترلی و تجهیزات الکترونیکی کاربرد دارد.

فیلتر Low Pass برای اندازه‌گیری خروجی اینورتر

DT4281 به Low Pass Filter مجهز شده است.

این فیلتر برای کاهش اثر هارمونیک‌های فرکانس بالا در هنگام اندازه‌گیری برخی سیگنال‌ها، به‌خصوص خروجی اینورترها، کاربرد دارد.

HIOKI به‌طور مشخص امکان اندازه‌گیری مؤلفه اصلی شکل موج خروجی اینورتر را با حذف مؤلفه‌های هارمونیکی از طریق این فیلتر معرفی کرده است.

این قابلیت برای تکنسین‌های تعمیر و نگهداری موتور، درایو و سیستم‌های کنترل صنعتی اهمیت ویژه‌ای دارد.

اندازه‌گیری Peak

DT4281 دارای قابلیت Peak Measurement است.

در اندازه‌گیری DC Voltage، حداقل پهنای سیگنال قابل تشخیص برای Peak به شرایط مشخصی وابسته است و در اندازه‌گیری AC Voltage و جریان نیز امکان تشخیص پالس‌های سریع فراهم شده است.

این قابلیت می‌تواند برای بررسی تغییرات ناگهانی و پیک‌های کوتاه‌مدت سیگنال‌های الکتریکی مفید باشد.

اندازه‌گیری دما با ترموکوپل نوع K

DT4281 امکان اندازه‌گیری دما با Thermocouple Type K را نیز دارد.

محدوده اندازه‌گیری دما:

40- تا 800+ درجه سانتی‌گراد

است.

البته دقت نهایی اندازه‌گیری دما به دقت پراب ترموکوپل نیز وابسته است و HIOKI برای خود دستگاه دقت ±0.5% rdg. ±3°C را اعلام کرده و خطای پراب باید به آن اضافه شود.

ترموکوپل K مناسب برای کاربردهایی مانند:

• تعمیر و نگهداری تجهیزات
• بررسی دمای قطعات
• موتور و تجهیزات صنعتی
• تابلوهای برق
• سیستم‌های حرارتی
• تجهیزات الکتریکی و الکترونیکی

است.

تست پیوستگی سریع

DT4281 دارای Continuity Check با چهار آستانه قابل انتخاب:

20Ω / 50Ω / 100Ω / 500Ω

است.

زمان پاسخ این عملکرد 10ms یا بیشتر اعلام شده است.

این قابلیت برای بررسی سیم‌ها، اتصالات، فیوزها، مسیرهای PCB و کابل‌ها کاربرد دارد.

تست دیود

DT4281 قابلیت Diode Test نیز دارد.

مشخصات این بخش شامل:

• ولتاژ مدار باز: حداکثر 4.5V
• جریان تست: حداکثر 1.2mA
• محدوده Forward Voltage: 0.15 تا 3V
• 7 سطح Threshold

است.

نمایشگر 60000 Counts و Dual Display

یکی از تفاوت‌های مهم DT4281 نسبت به بسیاری از مولتی‌مترهای معمولی، نمایشگر با رزولوشن بالای 60000 Counts است.

نمایشگر اصلی و فرعی هر دو 5 رقمی هستند و دستگاه می‌تواند مقدارهای اندازه‌گیری‌شده را با رزولوشن بالاتری نمایش دهد.

همچنین قابلیت Dual Display اجازه می‌دهد پارامترهایی مانند ولتاژ و فرکانس را به‌صورت همزمان مشاهده کنید.

این قابلیت هنگام بررسی سیگنال‌های AC بسیار کاربردی است.

حافظه داخلی 400 داده

DT4281 دارای حافظه داخلی برای ذخیره حداکثر:

400 داده اندازه‌گیری

است.

این ویژگی باعث می‌شود کاربر بتواند مقادیر مهم را در زمان انجام تست ذخیره کرده و بعداً آنها را بررسی کند.

در صورت استفاده از Communication Package DT4900-01، اطلاعات ذخیره‌شده را می‌توان از طریق ارتباط نوری و USB با کامپیوتر منتقل و بررسی کرد. HIOKI همچنین امکان مشاهده و ذخیره داده‌ها و نمایش نتایج به‌صورت Real-Time روی کامپیوتر را برای این سیستم ارتباطی معرفی کرده است.

Terminal Shutter؛ یک ویژگی مهم ایمنی

یکی از قابلیت‌های بسیار مهم DT4281، مکانیزم Terminal Shutter است.

این سیستم برای جلوگیری از وارد کردن اشتباه پراب به ترمینال نامناسب طراحی شده است.

با توجه به اینکه اتصال اشتباه پراب در حالت اندازه‌گیری جریان می‌تواند باعث اتصال کوتاه و ایجاد خطر جدی شود، این مکانیزم نقش مهمی در افزایش ایمنی کاربر دارد.

این ویژگی یکی از نقاطی است که DT4281 را از بسیاری از مولتی‌مترهای عمومی متمایز می‌کند.

رده ایمنی CAT IV 600V / CAT III 1000V

HIOKI DT4281 دارای رده ایمنی:

CAT IV 600V / CAT III 1000V

است.

این رده ایمنی آن را برای طیف گسترده‌ای از اندازه‌گیری‌های حرفه‌ای در محیط‌های الکتریکی و صنعتی مناسب می‌کند.

البته CAT Rating به معنی آن نیست که دستگاه را می‌توان بدون توجه به شرایط مدار تا هر ولتاژی استفاده کرد؛ حداکثر ولتاژ مجاز، نوع مدار و رده اندازه‌گیری باید همیشه مطابق مشخصات دستگاه و تجهیزات متصل رعایت شود.

طراحی حرفه‌ای و ساخت ژاپن

DT4281 دارای ابعاد:

93 × 197 × 53 میلی‌متر

و وزن تقریبی:

650 گرم

با باتری و نگهدارنده پراب است.

منبع تغذیه دستگاه چهار عدد باتری LR6 (AA) است و زمان کارکرد مداوم آن حدود 100 ساعت اعلام شده است.

HIOKI همچنین اعلام کرده که توسعه، طراحی و بخش عمده فرآیند تولید مولتی‌مترهای دیجیتال خود در دفتر مرکزی این شرکت در استان ناگانو ژاپن انجام می‌شود.

کاربردهای HIOKI DT4281

مولتی‌متر DT4281 برای طیف وسیعی از کاربردهای حرفه‌ای مناسب است:

برق صنعتی

• عیب‌یابی تابلوهای برق
• بررسی مدارهای قدرت و کنترل
• تست تجهیزات الکتریکی
• تعمیر و نگهداری ماشین‌آلات

اینورتر و درایو

• اندازه‌گیری خروجی اینورتر
• بررسی ولتاژ AC
• اندازه‌گیری فرکانس
• استفاده از Low Pass Filter
• بررسی هارمونیک‌های فرکانس بالا

ابزار دقیق

• بررسی سیگنال‌های 4-20mA
• بررسی سیگنال‌های 0-20mA
• تست ترانسمیترها
• بررسی مدارهای کنترلی

الکترونیک

• اندازه‌گیری ولتاژ و جریان
• تست مقاومت
• تست خازن
• تست دیود
• اندازه‌گیری فرکانس
• بررسی Ripple Voltage

تعمیر و نگهداری

• عیب‌یابی تجهیزات صنعتی
• بررسی موتور و تجهیزات کنترلی
• بررسی منابع تغذیه
• بررسی سیم‌کشی و اتصالات
• تست تجهیزات الکتریکی

سیستم‌های حرارتی

• اندازه‌گیری دما با ترموکوپل K
• بررسی تجهیزات گرمایشی
• بررسی دمای قطعات و تجهیزات

تفاوت HIOKI DT4281 با DT4282

DT4281 و DT4282 هر دو از مدل‌های رده‌بالای سری DT4280 هستند و بسیاری از قابلیت‌های اصلی آنها مشترک است؛ اما فلسفه طراحی آنها متفاوت است.

DT4281 برای کارهای الکتریکی حرفه‌ای در محیط میدانی طراحی شده و برای اندازه‌گیری جریان‌های بالا از Clamp-on Probe استفاده می‌کند. این مدل ترمینال مستقیم 10A ندارد و همین موضوع به افزایش ایمنی در برابر اتصال اشتباه پراب کمک می‌کند.

در مقابل، DT4282 برای کاربردهای عمومی‌تر، آزمایشگاهی و تحقیقاتی طراحی شده و دارای ورودی مستقیم 10A است.

بنابراین:

DT4281 = انتخاب حرفه‌ای‌تر برای کار میدانی و اندازه‌گیری جریان با کلمپ

DT4282 = انتخاب مناسب‌تر برای آزمایشگاه و اندازه‌گیری مستقیم جریان تا 10A

اقلام همراه HIOKI DT4281

طبق مشخصات رسمی HIOKI، اقلام همراه دستگاه عبارت‌اند از:

• مولتی‌متر دیجیتال HIOKI DT4281
• پراب تست L9300
• دفترچه راهنما
• 4 عدد باتری آلکالاین LR6 (AA)

تجهیزات جانبی قابل تهیه

از جمله لوازم جانبی سازگار می‌توان به موارد زیر اشاره کرد:

• Clamp-on Probe 9010-50
• Clamp-on Probe 9018-50
• Clamp-on Probe 9132-50
• Conversion Adapter 9704
• Thermocouple K Type DT4910
• Communication Package DT4900-01
• USB Cable L1003
• Magnetic Strap Z5020
• Carrying Case C0202 / C0207
• Fuse Set Z5054
• انواع Test Pin، Alligator Clip و Magnetic Adapter

جمع‌بندی

HIOKI DT4281 را می‌توان یکی از مولتی‌مترهای حرفه‌ای و دقیق HIOKI برای کاربردهای پیشرفته برق و صنعت دانست.

این دستگاه با 60000 Counts، دقت بسیار بالای ±0.025% در DC Voltage، اندازه‌گیری AC تا 1000V با True RMS، پهنای باند AC Voltage تا 100kHz، اندازه‌گیری DC+AC، مقاومت تا 600MΩ، ظرفیت خازنی تا 100mF، فرکانس تا 500kHz، اندازه‌گیری دما با ترموکوپل K، قابلیت Peak، MAX/MIN، حافظه 400 داده، فیلتر Low Pass و تبدیل سیگنال‌های 4-20mA، مجموعه‌ای بسیار کامل برای اندازه‌گیری‌های حرفه‌ای ارائه می‌کند.

از مهم‌ترین ویژگی‌های DT4281 می‌توان به سیستم اندازه‌گیری جریان با کلمپ‌پروب به‌جای ورودی مستقیم 10A و مکانیزم Terminal Shutter اشاره کرد که برای افزایش ایمنی کاربر در محیط‌های الکتریکی و صنعتی طراحی شده‌اند.

در نتیجه، اگر به دنبال یک مولتی‌متر رده‌بالای HIOKI برای تعمیر و نگهداری تجهیزات صنعتی، تابلوهای برق، اینورترها، درایوها، سیستم‌های کنترل، ابزار دقیق و اندازه‌گیری‌های دقیق الکتریکی هستید، DT4281 یکی از گزینه‌های بسیار قدرتمند این برند است.
